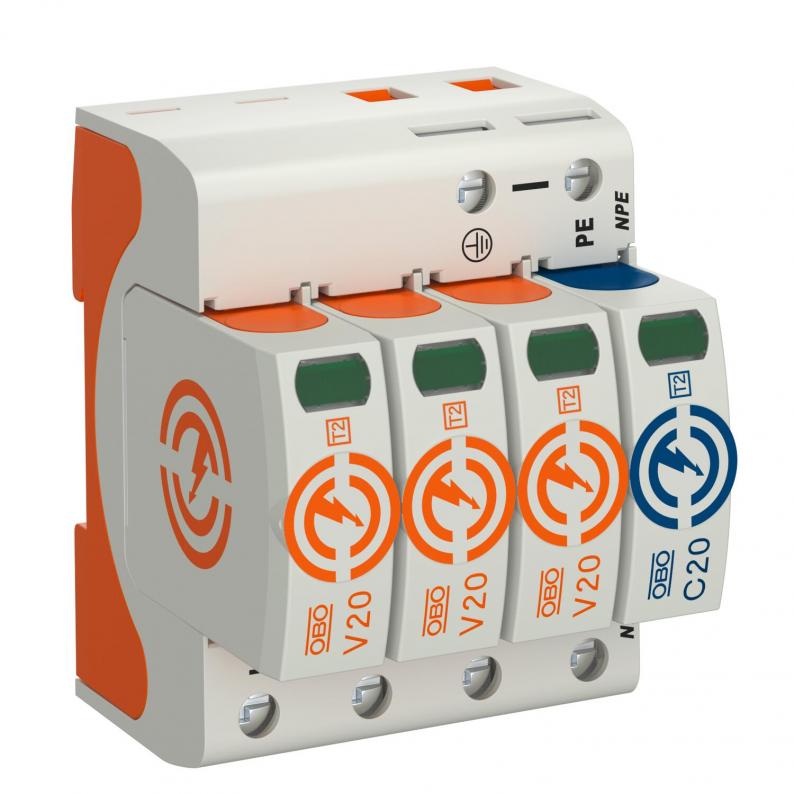

Overspanningsafleider V20, 3-polig + NPE 280 V
Type V20-3+NPE-280
|Art.nr. 5095253
|EAN 4012196161331
Art.nr. / Type
Maximale continuespanning AC
Uitvoering van de polen
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Overspannings-afleider type 2
• Voor overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 40 kA (8/20) per pool dankzij hoogvermogen varistoren
• Modulaire insteekbare afleider met scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
• De FS-varianten hebben een potentiaalvrij wisselcontact voor een extern signaal
Toepassing: potentiaalvereffening in hoofd- en onderverdelingen.
• Voor overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 40 kA (8/20) per pool dankzij hoogvermogen varistoren
• Modulaire insteekbare afleider met scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
• De FS-varianten hebben een potentiaalvrij wisselcontact voor een extern signaal
Toepassing: potentiaalvereffening in hoofd- en onderverdelingen.
Technische gegevens

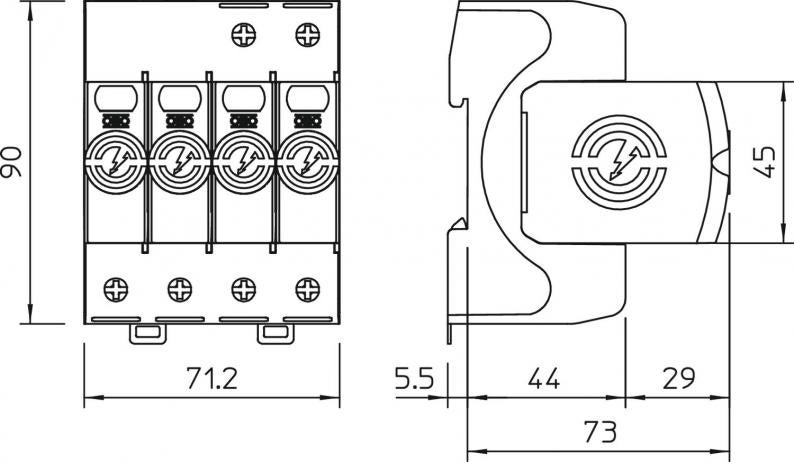

Afmetingen
| Lengte | 78,5 mm |
|---|---|
| Breedte | 71,2 mm |
| Hoogte | 90 mm |
Technische gegevens
| Aantal polen | 4 |
|---|---|
| Netvorm | overige |
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Maximale continuspanning (L-N) | 280 V |
| Maximale continuspanning (N-PE) | 255 V |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 20 kA |
| Nominale afleidstootstroom (8/20 μs) [N-PE] | 40 kA |
| Materiaal behuizing | PA UL 94 V-0 |
| Maximale afleidstootstroom (8/20 μs) [L-N] | 40 kA |
| Maximale afleidstootstroom (8/20 μs) [N-PE] | 60 kA |
| Afstandssignalisatie | nee |
| Testklasse type 2 | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Geïntegreerde voorzekering | nee |
| Beschermingsniveau [L-N] | ≤1,3 |
| Maximale continuespanning AC | 280 V |
| Nominale afleidstootstroom (8/20 μs) | 20 kA |
| Uitvoering van de polen | 3+N/PE |
| Montagetype | DIN-rail 35 mm |
| Max. netzijdige overstroombeveiliging | 160 A gL/gG |
| Restspanning [L-N] @ 5 kA | 1 kV |
| Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde | 50 kA eff |
| Restspanning [L-N] @ 1 kA | 0,8 kV |
| TOV-spanning [L-N] - withstand mode - 5 s | 335 V |
| TOV-spanning [L-N] - fail-safe modus - 120 min | 440 V |
| TOV-spanning [N-PE] - withstand mode - 200 ms | 1200 V |
| SPD conform UL 1449 | Type 4 |
| Minimale afstand | 1,5 mm |
| Toelatingen | VDE, KEMA, UL, ÖVE |
| Kortsluitbestendig | ja |
| Netvorm TN | ja |
| Netvorm TN-C-S | ja |
| Netvorm TN-S | ja |
| Netvorm TT | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| Draaimoment | 4 Nm |
| SPD conform NEN-EN-IEC 61643-1 | klasse II |
| SPD volgens EN 61643-11 | Type 2 |
| Maximale afleidstootstroom (8/20 μs) | 40 kA |
| Volgstroomblusvermogen (eff) [N-PE] | 0,1 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 160 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 280V |
| Luchtvochtigheid max. | 95 % |
| Luchtvochtigheid min. | 5 % |
Aansluitmogelijkheden
| Aderdoorsnede flexibel (soepel) min. | 1,5 mm² |
|---|---|
| Aderdoorsnede flexibel (soepel) max. | 35 mm² |
| Afleidstroom (8/20 µs) [totaal] | 60 kA |
| Aderdoorsnede flexibel (soepel) min. | 16 AWG |
| Aderdoorsnede flexibel (soepel) max. | 2 AWG |
| Doorsnede geleider vast (een-/meeraderig) min. | 1,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
| Doorsnede geleider vast (een-/meeraderig) min. | 16 AWG |
| Doorsnede geleider vast (een-/meeraderig) max. | 2 AWG |
| Gemeenschappelijk beschermingsniveau [L-PE] | 1,5 kV |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 1,7718 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 1,7718 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
