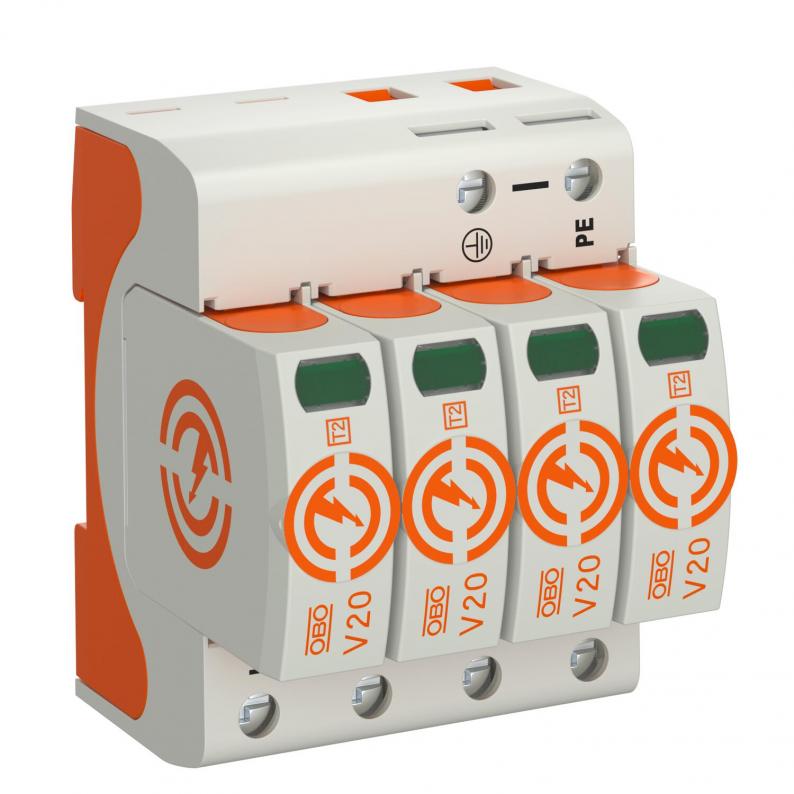

Overspanningsafleider V20, 4-polig 280 V

Overspanningsafleider V20, 4-polig 280 V

Type V20-4-280
|
Art.nr. 5095164
|
EAN 4012196159833
Alle uitvoeringen weergeven
Art.nr. / Type
Maximale continuespanning AC
Uitvoering van de polen

Kl. vpe: 1 Stuks

Stuks

Beschrijving

Overspannings-afleider type 2

• Voor overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 40 kA (8/20) per pool dankzij hoogvermogen varistoren
• Modulaire insteekbare afleider met scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
• De FS-varianten hebben een potentiaalvrij wisselcontact voor een extern signaal
Toepassing: potentiaalvereffening in hoofd- en onderverdelingen.
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • Österreichischer Verband für Elektrotechnik, Oostenrijk
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • KEMA-KEUR, Nederland
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • Regulatory Compliance Mark - conformiteitsverklaring voor Australië/Nieuw-Zeeland
  • Overspanningsbeveiliging conform NEN-EN-IEC 61643-11
  • Overgang van LPZ 1 naar 2
  • Installation electrotechnical expertise
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Packaging made entirely from recycled cardboard

Technische gegevens

Technische gegevens

Aantal polen4
Netvormoverige
Uitblazendnee
Signalering op het apparaatoptisch
BeschermingsgraadIP20
Maximale continuspanning (L-N)280 V
Nominale afleidstootstroom (8/20 μs) [L-N]20 kA
Materiaal behuizingPA UL 94 V-0
Maximale afleidstootstroom (8/20 μs) [L-N]40 kA
Afstandssignalisatienee
Testklasse type 2ja
Nominale spanning AC (50/60 Hz)230 V
Geïntegreerde voorzekeringnee
Beschermingsniveau [L-N]≤1,3
Maximale continuespanning AC280 V
Nominale afleidstootstroom (8/20 μs)20 kA
Uitvoering van de polen4
MontagetypeDIN-rail 35 mm
Max. netzijdige overstroombeveiliging160 A gL/gG
Restspanning [L-N] @ 5 kA1 kV
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde50 kA eff
Restspanning [L-N] @ 1 kA0,8 kV
TOV-spanning [L-N] - withstand mode - 5 s335 V
TOV-spanning [L-N] - fail-safe modus - 120 min440 V
SPD conform UL 1449Type 4
Minimale afstand1,5 mm
ToelatingenVDE, KEMA, UL, ÖVE
Kortsluitbestendigja
Netvorm TNja
Netvorm TN-C-Sja
Netvorm TN-Sja
Bedrijfstemperatuur min.-40 °C
Bedrijfstemperatuur max.80 °C
Draaimoment4 Nm
SPD conform NEN-EN-IEC 61643-1klasse II
SPD volgens EN 61643-11Type 2
Maximale afleidstootstroom (8/20 μs)40 kA
Aanspreektijd<25 ns
Maximale voorverzekering160 A
Temperatuurbereik min.-40 °C
Temperatuurbereik max.80 °C
Dimensie280V
Luchtvochtigheid max.95 %
Luchtvochtigheid min.5 %

Aansluitmogelijkheden

Aderdoorsnede flexibel (soepel) min.1,5 mm²
Aderdoorsnede flexibel (soepel) max.35 mm²
Afleidstroom (8/20 µs) [totaal]160 kA
Aderdoorsnede flexibel (soepel) min.16 AWG
Aderdoorsnede flexibel (soepel) max.2 AWG
Doorsnede geleider vast (een-/meeraderig) min.1,5 mm²
Doorsnede geleider vast (een-/meeraderig) max.35 mm²
Doorsnede geleider vast (een-/meeraderig) min.16 AWG
Doorsnede geleider vast (een-/meeraderig) max.2 AWG

page.product.environmentalData.environmentalData

Packaging made completely from recycled cardboard.ja
Packaging without plasticja
CO2-voetafdruk (GWP) van wieg tot poort1,8057 kg CO2e / 1 Stuk
