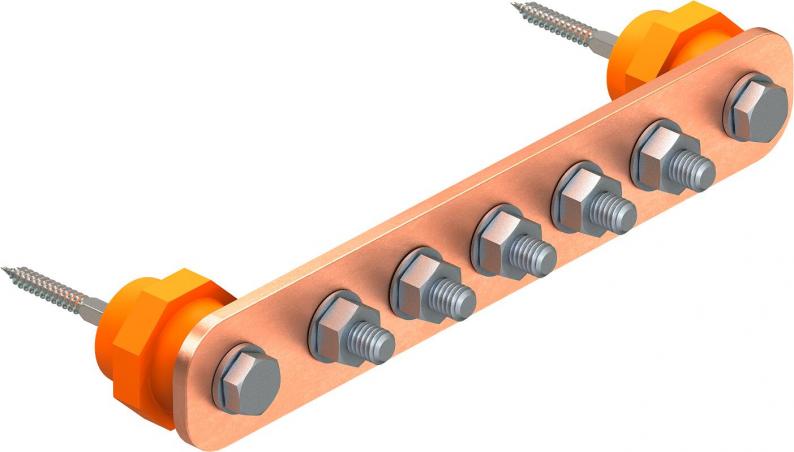

Potentiaalvereffeningsrail BigBar voor de industrie
Type 1802 5 CU
|Art.nr. 5015830
|EAN 4012195002253
Art.nr. / Type
Lengte
Breedte
Hoogte
Aantal aansluitingen
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
• Hoofdpotentiaalvereffeningsrail voor de potentiaalvereffening conform NEN1010, en bliksembeveiligingspotentiaalvereffening NEN-EN-IEC 62305
• Isolatorvoet
• Snelle en eenvoudige montage van de aansluitkabels met slotbouten M10
• Compleet met pluggen en bouten voor wandmontage
• Met veerring (DIN 137) voor borgen van de bouten tegen losraken (bijv. vereist in de industrie en in Ex-omgeving)
• Isolatorvoet
• Snelle en eenvoudige montage van de aansluitkabels met slotbouten M10
• Compleet met pluggen en bouten voor wandmontage
• Met veerring (DIN 137) voor borgen van de bouten tegen losraken (bijv. vereist in de industrie en in Ex-omgeving)
Technische gegevens
Afmetingen
| Lengte | 246 mm |
|---|---|
| Breedte | 40 mm |
| Hoogte | 5 mm |
Technische gegevens
| Aantal aansluitingen | 5 |
|---|---|
| Isolator | ja |
| Aantal aansluitingen ronde geleider totaal | 5 |
| Aantal aansluitingen ronde geleider 8 mm | 0 |
| Aantal aansluitingen ronde geleider 10 mm | 0 |
| Aantal aansluiting ronde geleider 8-10 mm | 0 |
| Aantal aansluitingen platte geleider tot 30 mm | 0 |
| Aantal aansluitingen platte geleider tot 40 mm | 0 |
| Aantal aansluiting geleider tot 6 mm² star | 0 |
| Aantal aansluiting geleider tot 16 mm² star | 0 |
| Aantal aansluiting geleider tot 25 mm² star | 0 |
| Aantal aansluiting geleider tot 95 mm² star | 0 |
| Materiaal van de contactrail | Koper |
| Materiaal van de klem | Koper |
| Uitvoering | alleen klem |
| Bliksemstroombestendigheid | H/100 kA |
| Uitvoering | Opbouw fix |
| Dimensie | 5xM10 |
| Materiaal | Koper |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 2,8683 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Aantal aansluitingen
Art.nr.
1802 5 CU
246
40
5
5
5015830
1802 6 CU
278,5
40
5
6
5015832
1802 8 CU
343,5
40
5
8
5015836
1802 14 CU
538,5
40
5
14
5015847
1802 20 CU
733,5
40
5
20
5015849
Lengte
Aantal aansluitingen
1802 5 CU
Art.nr.
5015830
Lengte
246
Breedte
40
Hoogte
5
Aantal aansluitingen
5
1802 6 CU
Art.nr.
5015832
Lengte
278,5
Breedte
40
Hoogte
5
Aantal aansluitingen
6
1802 8 CU
Art.nr.
5015836
Lengte
343,5
Breedte
40
Hoogte
5
Aantal aansluitingen
8
1802 14 CU
Art.nr.
5015847
Lengte
538,5
Breedte
40
Hoogte
5
Aantal aansluitingen
14
1802 20 CU
Art.nr.
5015849
Lengte
733,5
Breedte
40
Hoogte
5
Aantal aansluitingen
20
