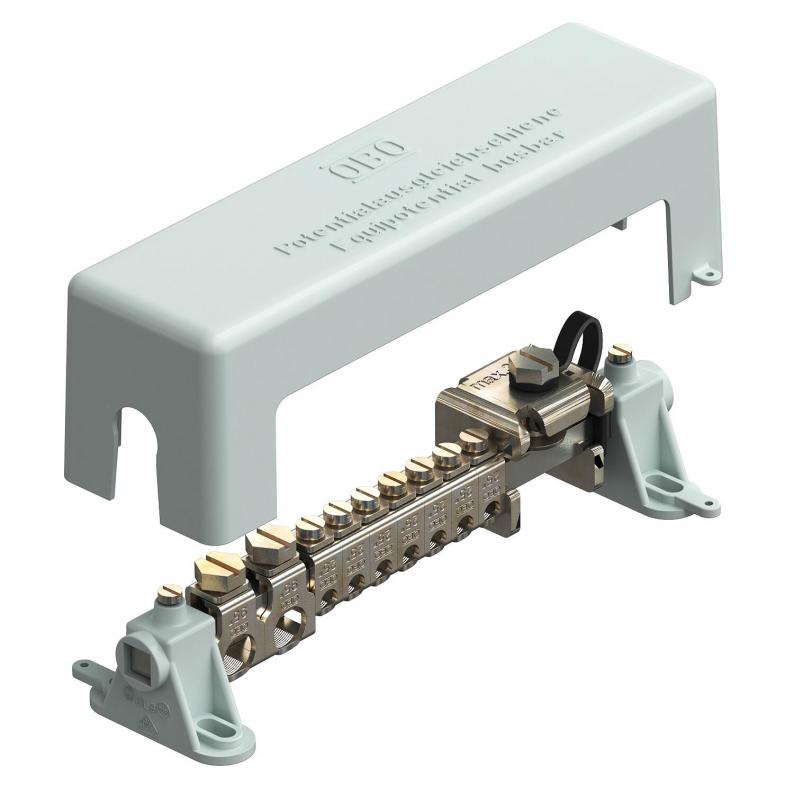

Potentiaalvereffeningsrail voor binnen, VDE-getest
Type 1801 VDE
|Art.nr. 5015650
|EAN 4012195378556
Art.nr. / Type
Lengte
Breedte
Hoogte
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Potentiaalvereffeningsrail voor de potentiaalvereffening conform NEN1010 en bliksemstroompotentiaalvereffening conform NEN-EN-IEC 62305
• Conform VDE 0618, deel 1
• Met klemrail 10 x 10 van messing, vernikkeld
• Met betrouwbare serieklemmen van staal, galvanisch verzinkt
• Afdekkap en railsteunen van polystyreen, grijs
• Afdekkap verzegelbaar/beschrijfbaar
• Bliksemstroomgeleidend 100 kA (10/350)
• Trekbeugel met schroefborging tegen losraken (bijv. in industrie en Ex-omgeving voorgeschreven)
Aansluitmogelijkheden:
• 7 één- of meeraderige kabels 2,5-25 mm² of soepele kabels tot 16 mm² (max. Ø 7 mm)
• 2 één- of meeraderige kabels 25-95 mm² of soepele kabels tot 70 mm² (max. Ø 13,5 mm)
• 1 platte geleider 30 x 3,5 mm
Met verzegelbare afdekkap,
van slagvast kunststof
• Conform VDE 0618, deel 1
• Met klemrail 10 x 10 van messing, vernikkeld
• Met betrouwbare serieklemmen van staal, galvanisch verzinkt
• Afdekkap en railsteunen van polystyreen, grijs
• Afdekkap verzegelbaar/beschrijfbaar
• Bliksemstroomgeleidend 100 kA (10/350)
• Trekbeugel met schroefborging tegen losraken (bijv. in industrie en Ex-omgeving voorgeschreven)
Aansluitmogelijkheden:
• 7 één- of meeraderige kabels 2,5-25 mm² of soepele kabels tot 16 mm² (max. Ø 7 mm)
• 2 één- of meeraderige kabels 25-95 mm² of soepele kabels tot 70 mm² (max. Ø 13,5 mm)
• 1 platte geleider 30 x 3,5 mm
Met verzegelbare afdekkap,
van slagvast kunststof
Technische gegevens

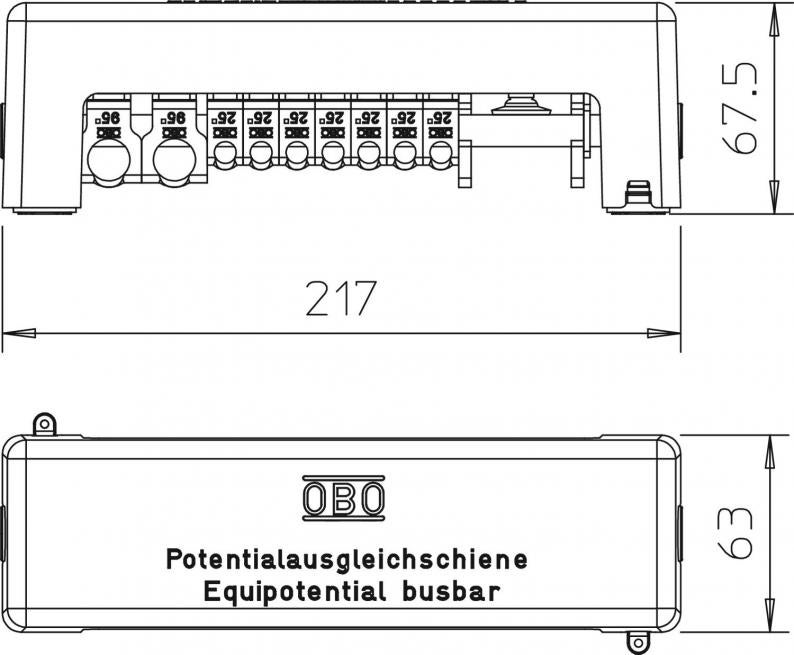

Afmetingen
| Lengte | 217 mm |
|---|---|
| Breedte | 63 mm |
| Hoogte | 67,5 mm |
Technische gegevens
| Isolator | ja |
|---|---|
| Aantal aansluitingen ronde geleider totaal | 0 |
| Aantal aansluitingen ronde geleider 8 mm | 0 |
| Aantal aansluitingen ronde geleider 10 mm | 0 |
| Aantal aansluiting ronde geleider 8-10 mm | 0 |
| Aantal aansluitingen platte geleider tot 30 mm | 1 |
| Aantal aansluitingen platte geleider tot 40 mm | 0 |
| Aantal aansluiting geleider tot 6 mm² star | 0 |
| Aantal aansluiting geleider tot 16 mm² star | 0 |
| Aantal aansluiting geleider tot 25 mm² star | 7 |
| Aantal aansluiting geleider tot 95 mm² star | 2 |
| Materiaal van de contactrail | messing |
| Materiaal van de klem | Staal |
| Oppervlak van de contactrail | vernikkeld |
| Oppervlak van de klem | galvanisch verzinkt |
| Uitvoering | met afdekkap |
| ROHS-conform | exempt |
| Uitvoering | Opbouw modulair |
| Dimensie | 217mm |
| Materiaal | messing |
| Kleur | grijs |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 1,778 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 1,778 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
