Potentiaalvereffeningsrail voor buitenopstelling, voetplaat van metaal
Type 1809 AM
|Art.nr. 5015105
|EAN 4012196587292
Art.nr. / Type
5015105 / 1809 AM
Lengte
188 mm
Breedte
52 mm
Hoogte
44,5 mm
Kleur
zwart
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Potentiaalvereffeningsrail voor de potentiaalvereffening volgens DIN VDE 0100-410/-540 en bliksembeveiligingspotentiaalvereffening volgens DIN VDE 0185-305
• Afdekkap van Polystyreen
• Voetplaat van staal, oppervlak zink-ijzer
• Kleur: zwart, UV-bestendig
• Bouten en bruggen van roestvast staal
• Bliksemstroombestendig tot 100 kA (10/350)
Aansluitmogelijkheden:
• 7 één- of meeraderige leidingen tot 25 mm² of soepele kabels tot 16 mm²
• 1 Ronde geleider Rd 8-10
• 1 Platte geleider tot FL 30 of ronde geleider Rd 8-10
• Afdekkap van Polystyreen
• Voetplaat van staal, oppervlak zink-ijzer
• Kleur: zwart, UV-bestendig
• Bouten en bruggen van roestvast staal
• Bliksemstroombestendig tot 100 kA (10/350)
Aansluitmogelijkheden:
• 7 één- of meeraderige leidingen tot 25 mm² of soepele kabels tot 16 mm²
• 1 Ronde geleider Rd 8-10
• 1 Platte geleider tot FL 30 of ronde geleider Rd 8-10
Technische gegevens

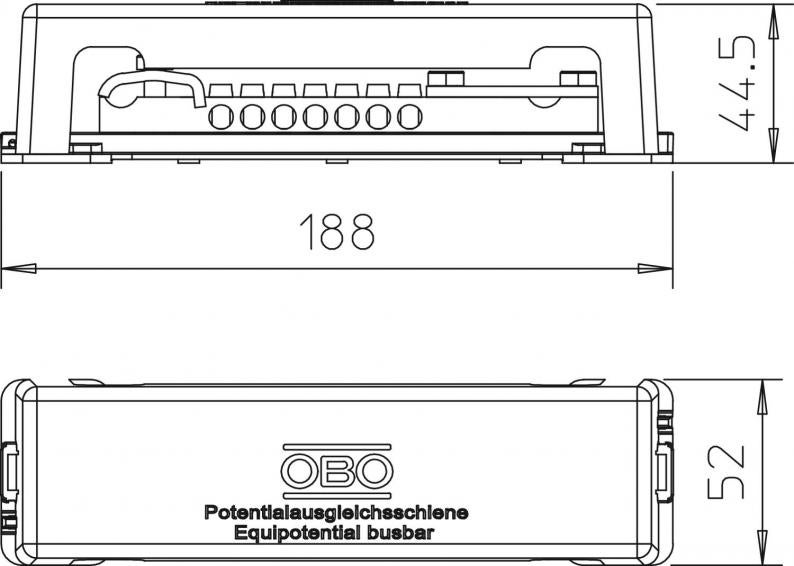

Afmetingen
| Lengte | 188 mm |
|---|---|
| Breedte | 52 mm |
| Hoogte | 44,5 mm |
Technische gegevens
| Aantal aansluitingen ronde geleider totaal | 1 |
|---|---|
| Aantal aansluitingen ronde geleider 8 mm | 0 |
| Aantal aansluitingen ronde geleider 10 mm | 0 |
| Aantal aansluiting ronde geleider 8-10 mm | 1 |
| Aantal aansluitingen platte geleider tot 30 mm | 1 |
| Aantal aansluitingen platte geleider tot 40 mm | 0 |
| Aantal aansluiting geleider tot 6 mm² star | 0 |
| Aantal aansluiting geleider tot 16 mm² star | 0 |
| Aantal aansluiting geleider tot 25 mm² star | 7 |
| Aantal aansluiting geleider tot 95 mm² star | 0 |
| Materiaal van de contactrail | messing |
| Materiaal van de klem | Staal |
| Oppervlak van de contactrail | vernikkeld |
| Oppervlak van de klem | galvanisch verzinkt |
| Uitvoering | met afdekkap |
| Bliksemstroombestendigheid | H/100 kA |
| Uitvoering | Opbouw fix |
| Dimensie | 188mm |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | zwart |
page.product.environmentalData.environmentalData
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 1,0545 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (3)
Productfoto's (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Kleur
Art.nr.
1809 AM
188
52
44,5
zwart
5015105
1809 AM
Art.nr.
5015105
Lengte
188
Breedte
52
Hoogte
44,5
Kleur
zwart
