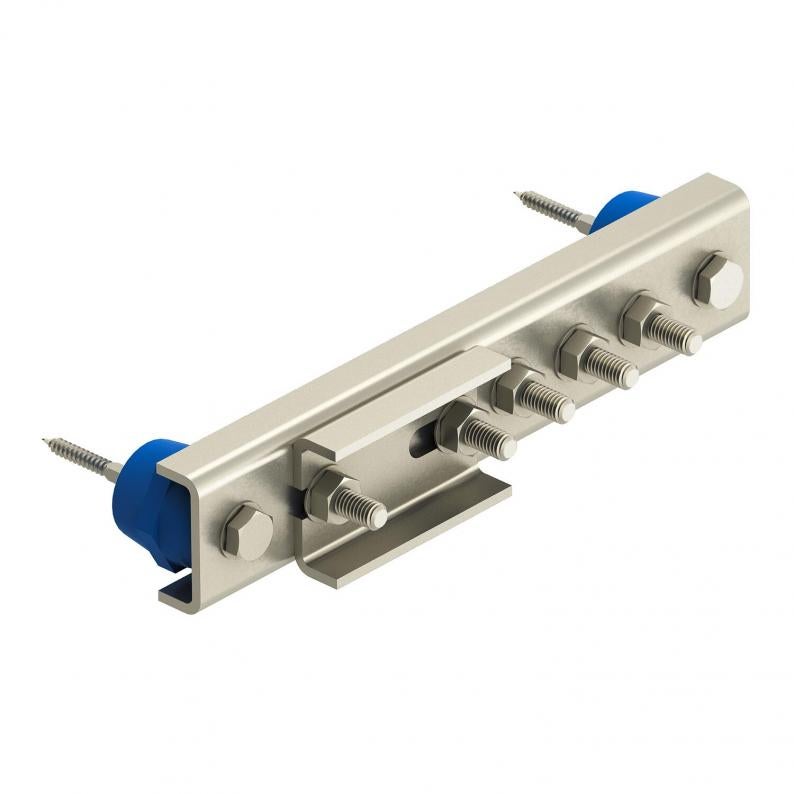

Potentiaalvereffeningsrail voor Ex-zone 1/21, 2/22
Type EX PAS 10
|Art.nr. 5015270
|EAN 4012196427680
Art.nr. / Type
Lengte
Breedte
Hoogte
Aantal aansluitingen
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Voor ontstekingsvonkvrije beveiligings-/functiepotentiaalvereffening conform NEN 1010 en ontstekingsvonkvrije bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305 in installaties conform NEN-EN-IEC 60079-14
• Toepassing in explosiegevaarlijke gebied Ex-zone 1 en 2 / 21 en 22
• Getest conform explosiegroep IIC
• Bliksemstroombestendigheidsklasse H (100 kA) conform NEN-EN-IEC 62561-1
• UV-bestendige en halogeenvrije isolatorvoeten
• Met veerring voor borgen van schroeven tegen zelfstandig losraken conform VDE 0185-305-3
bijlage 2
• Geschikt voor binnen- en buitentoepassingen
• Toepassing in explosiegevaarlijke gebied Ex-zone 1 en 2 / 21 en 22
• Getest conform explosiegroep IIC
• Bliksemstroombestendigheidsklasse H (100 kA) conform NEN-EN-IEC 62561-1
• UV-bestendige en halogeenvrije isolatorvoeten
• Met veerring voor borgen van schroeven tegen zelfstandig losraken conform VDE 0185-305-3
bijlage 2
• Geschikt voor binnen- en buitentoepassingen
Technische gegevens
Afmetingen
| Lengte | 441 mm |
|---|---|
| Breedte | 54 mm |
| Hoogte | 4 mm |
Technische gegevens
| Aantal aansluitingen | 10 |
|---|---|
| Isolator | ja |
| Aantal aansluitingen ronde geleider totaal | 10 |
| Aantal aansluitingen ronde geleider 8 mm | 0 |
| Aantal aansluitingen ronde geleider 10 mm | 0 |
| Aantal aansluiting ronde geleider 8-10 mm | 0 |
| Aantal aansluitingen platte geleider tot 30 mm | 0 |
| Aantal aansluitingen platte geleider tot 40 mm | 1 |
| Aantal aansluiting geleider tot 6 mm² star | 0 |
| Aantal aansluiting geleider tot 16 mm² star | 0 |
| Aantal aansluiting geleider tot 25 mm² star | 0 |
| Aantal aansluiting geleider tot 95 mm² star | 0 |
| Materiaal van de contactrail | Roestvast staal (V2A) |
| Materiaal van de klem | Roestvast staal (V2A) |
| Uitvoering | alleen klem |
| Bliksemstroombestendigheid | H/100 kA |
| Uitvoering | Opbouw fix |
| Dimensie | 10xM10 |
| Materiaal | Roestvast staal 1.4301 |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 11,5349 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 11,5349 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (5)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Aantal aansluitingen
Art.nr.
EX PAS 5
279
54
4
5
5015265
EX PAS 10
441
54
4
10
5015270
Lengte
Aantal aansluitingen
EX PAS 5
Art.nr.
5015265
Lengte
279
Breedte
54
Hoogte
4
Aantal aansluitingen
5
EX PAS 10
Art.nr.
5015270
Lengte
441
Breedte
54
Hoogte
4
Aantal aansluitingen
10
