Profielconsole AS 15

Profielconsole AS 15

Type AS 15 31 FT
|
Art.nr. 6421385
|
EAN 4012196207916
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
F in kN

Kl. vpe: 1 Stuks

Stuks

Beschrijving

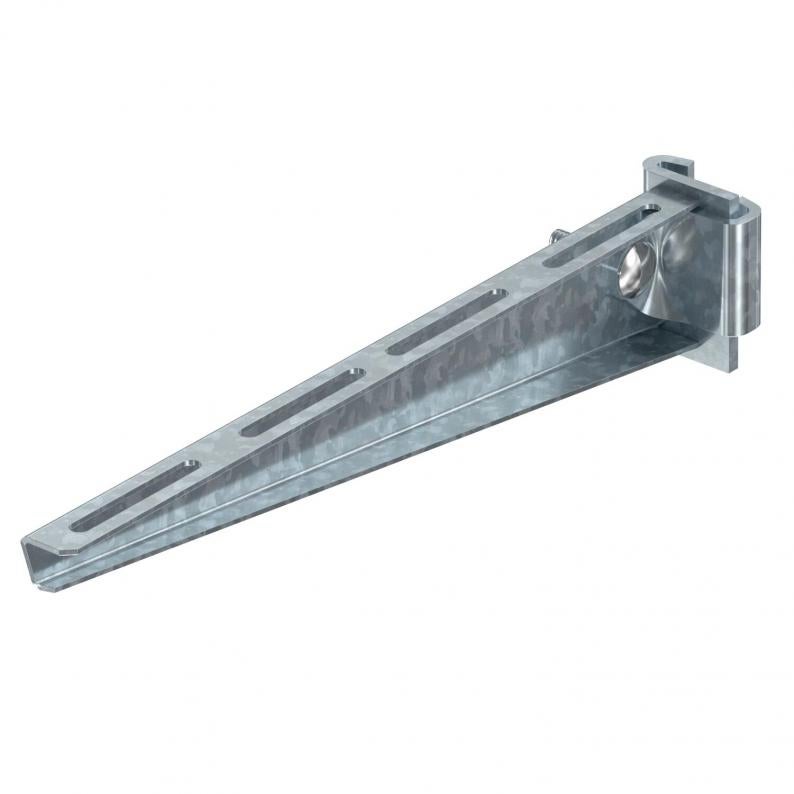

Console in lichte uitvoering voor traploze bevestiging aan een IS 8-profiel.

De console kan aan beide zijden van het IS-profiel worden bevestigd.

De benodigde klemlas (artikelnr. 6419015) inclusief bout en moer kan voor de consolebreedten 110 - 160 mm afzonderlijk worden besteld.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • I-profiel
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Packaging made entirely from recycled cardboard

Technische gegevens

Afmetingen

Lengte41 mm
Breedte310 mm
Hoogte65 mm
Maat A41 mm
Maat B310 mm
Afm. H65 mm

Technische gegevens

Functiebehoudnee
Roestvast staal, gebeitstnee
EPD-artikelja
UitvoeringProfielconsole
F in kN1,5 kN
DimensieB310mm
Oppervlakthermisch verzinkt
MateriaalStaal
Kleurzink
Belastingsdiagram console type AS 15

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting

Toegestane consolebelasting in kN zonder manlast

Belastingscurve met consolelengte in mm

page.product.environmentalData.environmentalData

Packaging made completely from recycled cardboard.ja
Packaging without plasticja
EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
Unit base EPD1 running metre + mounting system
EPD GWP (outside of the system limits)18.83 kg CO₂e
EPD GWP (disposal phase)1.97 kg CO₂e
EPD GWP (manufacturing phase)81.32 kg CO₂e
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort1,3134 kg CO2e / 1 Stuk

Toebehoren

Montagetoebehoren
Type
FRSB 6x12 F

Kl. vpe: 100 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
AS 15 21 FT
Art.nr.
6421350
Lengte
41
Breedte
210
F in kN
1,5
AS 15 31 FT
Art.nr.
6421385
Lengte
41
Breedte
310
F in kN
1,5
