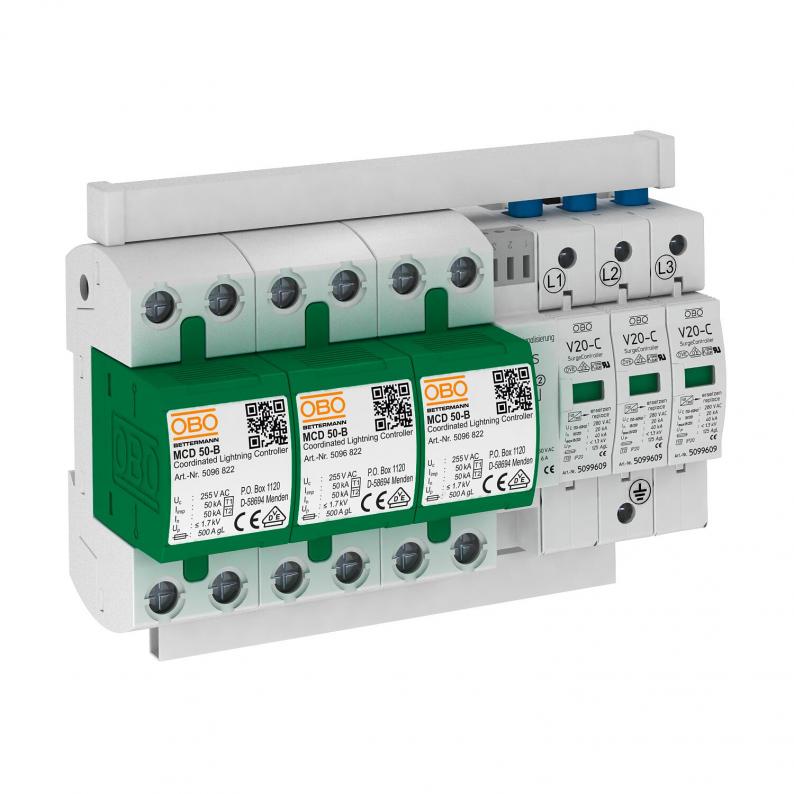

Protection-Set MCD + V20 3-polig met potentiaalvrij signaal contact
Type PS3-B+C TNC+FS
|Art.nr. 5089756
|EAN 4012195405535
Art.nr. / Type
5089756 / PS3-B+C TNC+FS
Beschermingsgraad
IP20
Maximale continuespanning AC
255 V
Uitvoering van de polen
3
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Protection Set, blikem- en overspanningsafleider type 1 + 2
• Afleidvermogen 100 kA 10/350 µs BET getest
• Voorgemonteerd en aansluitklaar, incl. verbindingsbruggen, aansluitklemmen gemarkeerd
• Met extern signaal, potentiaalvrij maakcontact, voor functiebewaking
• Voor toepassing in TN-C-netwerksysteem
Opmerking: max. voorzekering (alleen nodig, wanneer in het netwerk niet al aanwezig) 125 A gL/gG.
• Afleidvermogen 100 kA 10/350 µs BET getest
• Voorgemonteerd en aansluitklaar, incl. verbindingsbruggen, aansluitklemmen gemarkeerd
• Met extern signaal, potentiaalvrij maakcontact, voor functiebewaking
• Voor toepassing in TN-C-netwerksysteem
Opmerking: max. voorzekering (alleen nodig, wanneer in het netwerk niet al aanwezig) 125 A gL/gG.
Technische gegevens
Technische gegevens
| Aantal polen | 3 |
|---|---|
| Netvorm | TN-C |
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Maximale continuspanning (L-N) | 255 V |
| Bliksempiekstroom (10/350) [totaal] | 100 kA |
| Afstandssignalisatie | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Bliksempiekstroom (10/350 μs) | 50 kA |
| Maximale continuespanning AC | 255 V |
| Nominale afleidstootstroom (8/20 μs) | 50 kA |
| Uitvoering van de polen | 3 |
| Montagetype | DIN-rail 35 mm |
| Max. netzijdige overstroombeveiliging | 125 |
| Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde | 25 kA |
| Uitvoering | 3-polig met FS; 255V |
| ROHS-conform | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 85 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 0→2 |
| Maximale afleidstootstroom (8/20 μs) | 100 kA |
| Kortsluitvastheid | 25 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 125 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 85 °C |
| Dimensie | 255V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 100 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 10 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 50 mm² |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 8,3204 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 8,3204 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
