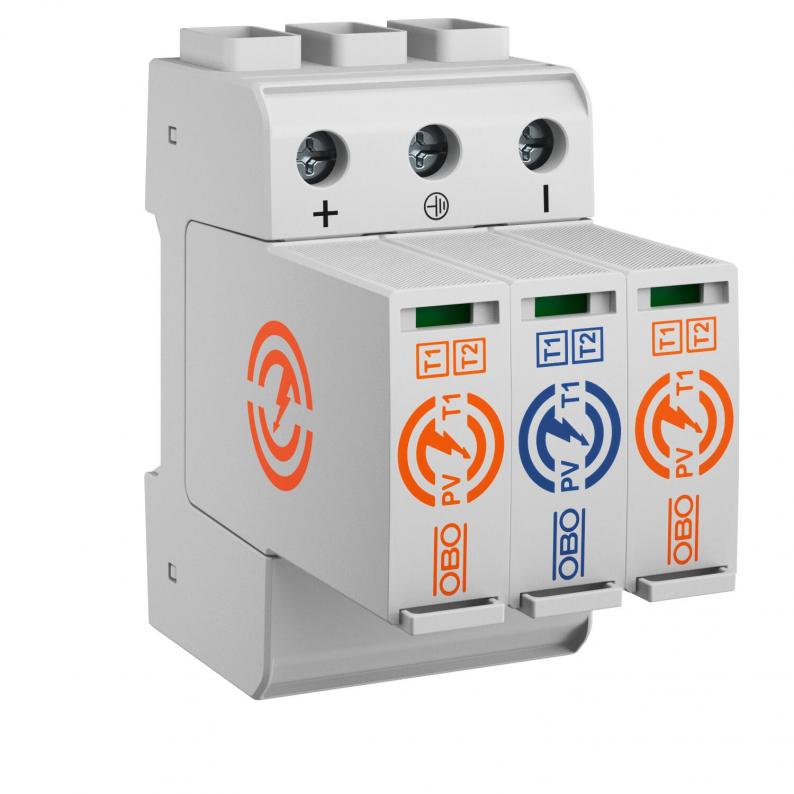

PV combination arrester 1,100 V
Type PV-T1+2-1100
|Art.nr. 5094250
|EAN 4012197503970
Art.nr. / Type
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Combination arrester, type 1+2, for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
Technische gegevens

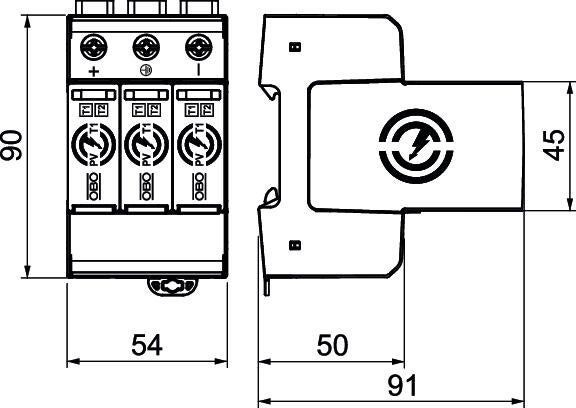

Afmetingen
| Lengte | 91 mm |
|---|---|
| Breedte | 54 mm |
| Hoogte | 95 mm |
Technische gegevens
| Aantal polen | 3 |
|---|---|
| Netvorm | DC |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 30 kA |
| Bliksempiekstroom (10/350) [totaal] | 12,5 kA |
| Afstandssignalisatie | nee |
| max. PV-spanning | 1100 V |
| Geïntegreerde voorzekering | nee |
| Bliksempiekstroom (10/350 μs) | 6,25 kA |
| Maximale continuspanning DC | 1100 V |
| Nominale afleidstootstroom (8/20 μs) | 30 kA |
| Uitvoering van de polen | overige |
| Montagetype | DIN-rail 35 mm |
| Geschikt voor gebruik buiten | nee |
| Max. netzijdige overstroombeveiliging | 160 |
| Schakelvermogen AC | 250 V; 1,0 A / 125 V; 1,0 A |
| Schakelvermogen DC | 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A |
| Uitvoering | 3-pole for PV systems |
| Netvorm DC | ja |
| Netvorm IT | nee |
| Netvorm TN | nee |
| Netvorm TN-C | nee |
| Netvorm TN-C-S | nee |
| Netvorm TN-S | nee |
| Netvorm TT | nee |
| Netvorm overig | nee |
| ROHS-conform | ja |
| OBO_Nominale belastingsstroom (in-/uitgangsklem) | 50 A |
| Draaimoment | 4,5 Nm |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 0→2 |
| Maximale afleidstootstroom (8/20 μs) | 40 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 160 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 85 °C |
| Dimensie | 1100V DC |
| Luchtvochtigheid max. | 95 % |
| Luchtvochtigheid min. | 5 % |
| Productserie | PV-ÜSS |
Aansluitmogelijkheden
| Aderdoorsnede flexibel (soepel) min. | 1,5 mm² |
|---|---|
| Aderdoorsnede flexibel (soepel) max. | 25 mm² |
| FM-contacten | Wisselaar |
| Afleidstroom (8/20 µs) [totaal] | 50 kA |
| Aderdoorsnede flexibel (soepel) min. | 16 AWG |
| Aderdoorsnede flexibel (soepel) max. | 4 AWG |
| Doorsnede geleider vast (een-/meeraderig) min. | 1,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
| Doorsnede geleider vast (een-/meeraderig) min. | 16 AWG |
| Doorsnede geleider vast (een-/meeraderig) max. | 2 AWG |
