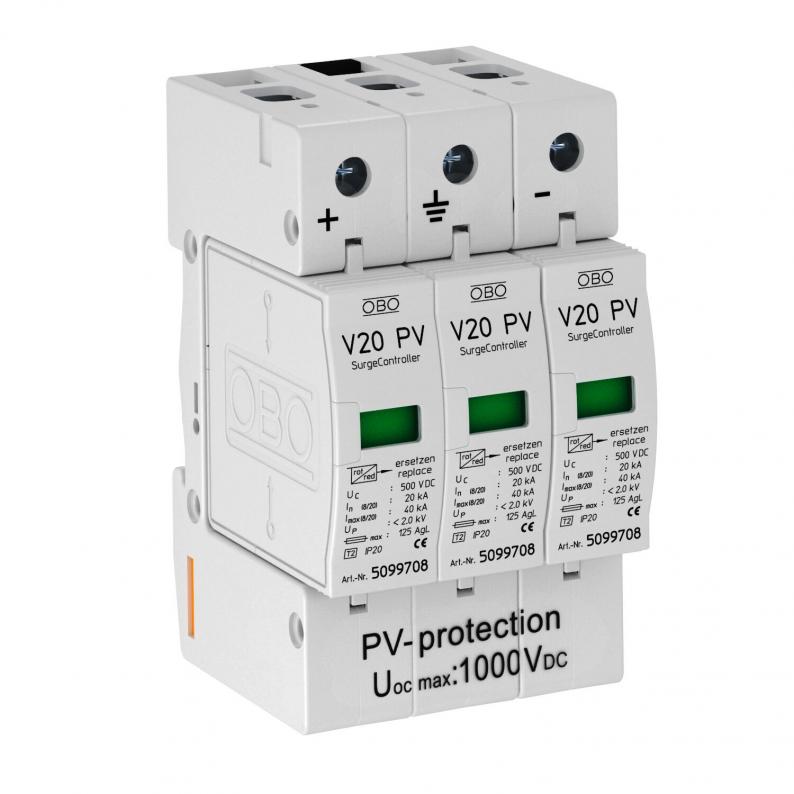

PV-overspanningsbeveiliging V20, 1000 V DC
Type V20-C 3-PH-1000
|Art.nr. 5094608
|EAN 4012195478621
Art.nr. / Type
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
V20 overspanningsafleider type 2 voor fotovoltaïsche installaties
• Complete eenheid bestaande uit varistor-afleider, insteekbaar met scheidingsinrichting
• Storingsbestendige Y-schakeling conform NEN-EN 50539-12
• Overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• V20-C 3-PH-1000 getest conform NEN-EN 50539-11 (VDE / KEMA)
• Afleidvermogen tot 40 kA (8/20) per fase
• Lage DC-beveiligingsniveau: < 4,0 kV en Uoc max = 1000V DC
• Met optische functie-indicatie voor toepassing in verdelerkasten
Toepassing: PV-installaties zonder of met gescheiden bliksembeveiligingsinstallatie
• Complete eenheid bestaande uit varistor-afleider, insteekbaar met scheidingsinrichting
• Storingsbestendige Y-schakeling conform NEN-EN 50539-12
• Overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• V20-C 3-PH-1000 getest conform NEN-EN 50539-11 (VDE / KEMA)
• Afleidvermogen tot 40 kA (8/20) per fase
• Lage DC-beveiligingsniveau: < 4,0 kV en Uoc max = 1000V DC
• Met optische functie-indicatie voor toepassing in verdelerkasten
Toepassing: PV-installaties zonder of met gescheiden bliksembeveiligingsinstallatie
Technische gegevens
Technische gegevens
| Netvorm | overige |
|---|---|
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Afstandssignalisatie | nee |
| Testklasse type 2 | ja |
| Maximale continuspanning DC | 1000 V |
| Nominale afleidstootstroom (8/20 μs) | 20 kA |
| Uitvoering van de polen | 3 |
| Montagetype | DIN-rail 35 mm |
| Geschikt voor gebruik buiten | nee |
| Max. netzijdige overstroombeveiliging | 125 |
| Uitvoering | 3-polig voor PV-systemen |
| Netvorm DC | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse II |
| SPD volgens EN 61643-11 | Type 2 |
| LPZ | 1→2 |
| Maximale afleidstootstroom (8/20 μs) | 40 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 125 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 1000V DC |
Aansluitmogelijkheden
| Doorsnede geleider vast (een-/meeraderig) min. | 2,5 mm² |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,9504 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,9504 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (3)
Certificaten (2)
Handleidingen en help (5)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Beschermingsgraad
Uitvoering van de polen
Art.nr.
V20-C 3PHFS-1000
IP20
3
5094574
V20-C 3-PH-1000
IP20
3
5094608
V20-C 3PHFS-1000
Art.nr.
5094574
Beschermingsgraad
IP20
Uitvoering van de polen
3
V20-C 3-PH-1000
Art.nr.
5094608
Beschermingsgraad
IP20
Uitvoering van de polen
3
