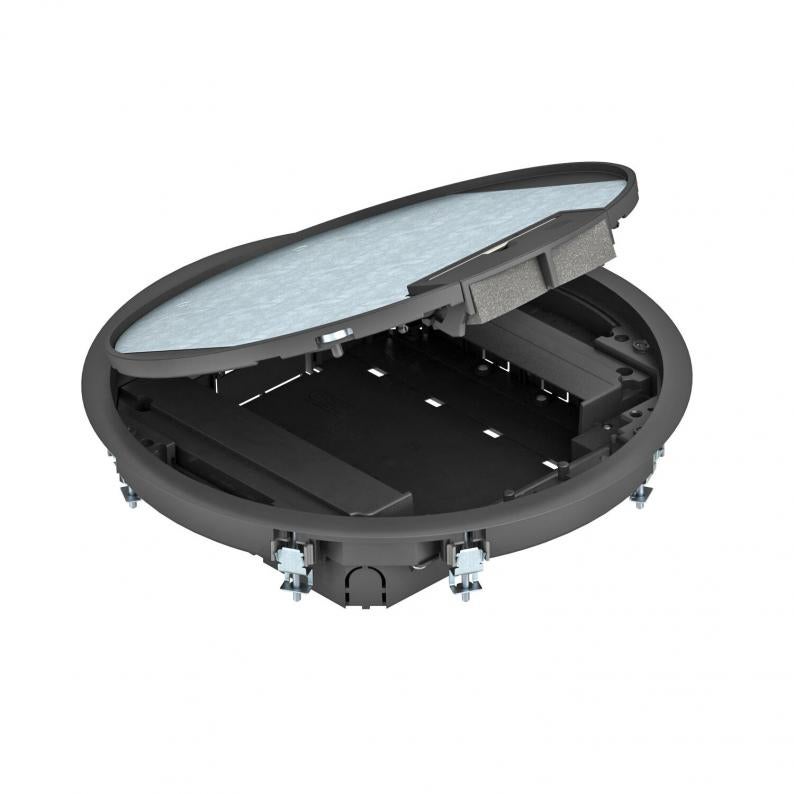

Ronde inbouweenheid voor dekvloerhoogte 55 mm
Type GESR9 55U V 9011
|Art.nr. 7405049
|EAN 4012195674467
Art.nr. / Type
Dikte vloerbedekking
Kleur
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Inbouweenheid GESR9 met een vaste hoogte van 55 mm voor de binnentoepassing. Met twee inbouwdozen voor verticale montage van Module 45-apparatuur en vier trekontlastingen. Voor de montage van Module 45-apparatuur zijn twee inbouwramen nodig.
De datamodules worden geïnstalleerd met een optionele montageplaat MPMT45.
De inbouweenheid is uitgerust met universele bevestigingsbeugels.
De datamodules worden geïnstalleerd met een optionele montageplaat MPMT45.
De inbouweenheid is uitgerust met universele bevestigingsbeugels.
Technische gegevens

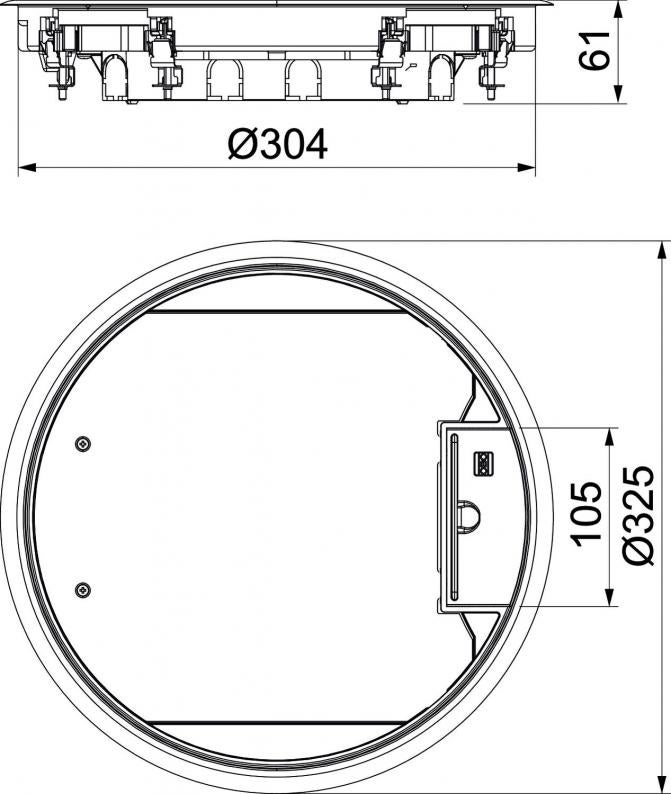

Afmetingen
| Lengte | 325 mm |
|---|---|
| Breedte | 325 mm |
| Hoogte | 61 mm |
Technische gegevens
| Hoogte dekvloer min. | 55 mm |
|---|---|
| Vloerhoogte min. | 58 mm |
| Dikte vloerbedekking | 5 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | ja |
| Aantal inbouwbare apparaten | 8 |
| Afdichtingsinbouwmogelijkheid | nee |
| Inbouwdiameter | 304 |
| Geschikt voor ondervloerkanaal | ja |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Geschikt voor nat onderhoud | nee |
| Inbouwdiepte | 58 mm |
| Buitendiameter | 325 mm |
| Met uitsparing vloerbekleding | nee |
| Beschermraam vloerbekleding | ja |
| Uitvoering leidinguitlaat | Draaibare snoeruitgang |
| Apparatuurdrager voor opname van inbouwdozen | nee |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | R9 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 5.000 N |
| Uitvoering | Rond |
| Openingsmechanisme | Handvat |
| Spanbereik D min. | 10 mm |
| Spanbereik D max. | 28 mm |
| Dimensie | Ø325x61 |
| Materiaal | Polyamide |
| Kleur | grafietzwart, RAL 9011 |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 7,7792 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 7,7792 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
MT45V 3+1
7408680
Kl. vpe: 5 Stuks
5Stuks
Stuks
MT45V 2+2
7408682
Kl. vpe: 5 Stuks
5Stuks
Stuks
MT45V 3 3WS V
7408697
Kl. vpe: 1 Stuks
1Stuks
Stuks
Art.nr. 7408670
Inbouwkader voor vier 1-voudige Module 45®-apparatenType
MT45V 4
Kl. vpe: 5 Stuks
5Stuks
Stuks
Art.nr. 7408672
Inbouwkader voor drie 1-voudige Module 45®-apparatenType
MT45V 3
Kl. vpe: 5 Stuks
5Stuks
Stuks
Art.nr. 7408680
Inbouwkader voor combinatie 3+1-voudige Module 45®-apparatenType
MT45V 3+1
Kl. vpe: 5 Stuks
5Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Dikte vloerbedekking
Nominale maat voor inbouweenheden
Kleur
Art.nr.
GESR9 55U V 7011
5
R9
staalgrijs; RAL 7011
7405047
GESR9 55U V 9011
5
R9
grafietzwart, RAL 9011
7405049
Kleur
GESR9 55U V 7011
Art.nr.
7405047
Dikte vloerbedekking
5
Nominale maat voor inbouweenheden
R9
Kleur
staalgrijs; RAL 7011
GESR9 55U V 9011
Art.nr.
7405049
Dikte vloerbedekking
5
Nominale maat voor inbouweenheden
R9
Kleur
grafietzwart, RAL 9011
