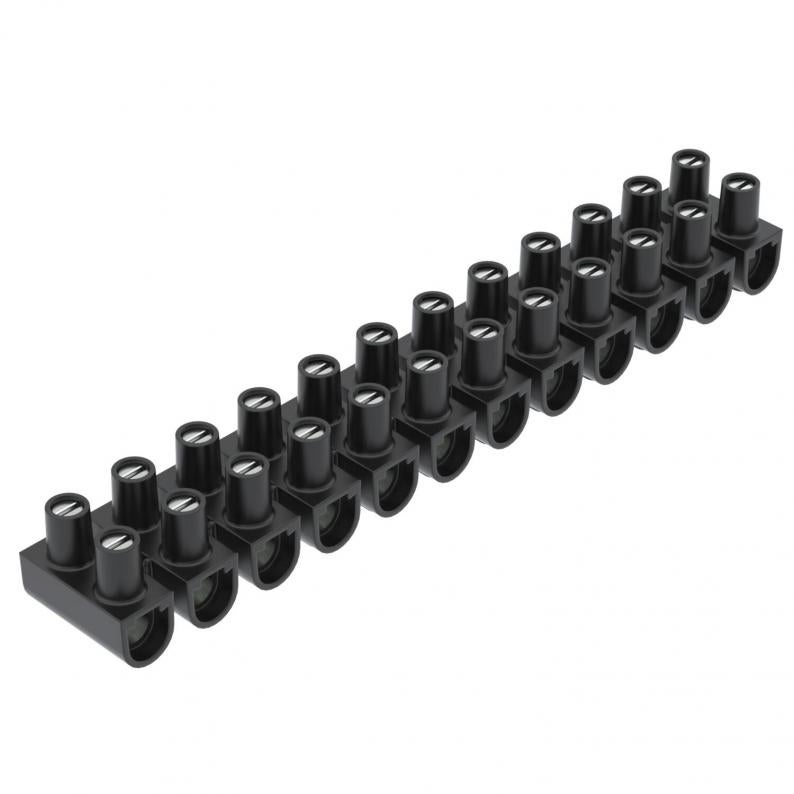

Series terminals 10 mm², polypropylene
Type 76 CE SW/ORLK 10
|Art.nr. 2056718
|EAN 4012197471323
Art.nr. / Type
Nominale spanning
Nominale doorsnede min.
Kleur
Kl. vpe: 500 Stuks
500Stuks
Stuks
Beschrijving
Tested according to EN 60998. Steel terminals, steel screws, electrogalvanised, 12-pin, individual terminals detachable from strips using "twist'n'pull". Captive upwards screw. Max. approved ambient temperature to EN 60998: –5 to +80 °C. Nominal cross-section 10 ÷ mm² Nominal voltage 450 V Nominal current 57 A Max. connections per side: 10 mm² rigid or 6 mm² flexible.
Technische gegevens
Afmetingen
| Lengte | 134 mm |
|---|---|
| Breedte | 23 mm |
| Hoogte | 17 mm |
Technische gegevens
| Omgevingstemperatuur | 80 °C |
|---|---|
| Aantal polen | 12 |
| Nominale stroom | 57 A |
| Nominale spanning | 450 V |
| Explosieveilige uitvoering | nee |
| Afsluitplaat noodzakelijk | nee |
| Boorgatafstand centrisch | 11,5 mm |
| Geschikt voor massieve ader | ja |
| Geschikt voor flexibele ader | ja |
| Geschikt voor meeraderige geleiders | ja |
| Transparant | nee |
| Aantal klemmen per pool | 2 |
| Uitvoering elektrische aansluiting 1 | Schroefaansluiting |
| Aansluitpositie | zijdelings |
| Uitvoering elektrische aansluiting 2 | Schroefaansluiting |
| Aansluitbare aderdiameter soepel zonder andereindhuls min. | 2,5 mm² |
| Aansluitbare aderdiameter soepel zonder andereindhuls max. | 6 mm² |
| Aansluitbare aderdiameter massief min. | 2,5 mm² |
| Aansluitbare aderdiameter massief max. | 10 mm² |
| Aansluitbare aderdiameter meeraderig min. | 2,5 mm² |
| Aansluitbare aderdiameter meeraderig max. | 6 mm² |
| Nominale doorsnede min. | 10 mm² |
| Doorsnede | Max. connections per side: 10 mm² rigid or 6 mm² flexible mm² |
| Aantal klemmen | 12 |
| Temperatuurbereik min. | -5 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 10mm² |
| Materiaal | Polypropyleen |
| Kleur | zwart |
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (4)
Productfoto's (2)
Uitvoeringen
Type
Nominale spanning
Nominale doorsnede min.
Aantal klemmen
Kleur
Art.nr.
76 CE WS/ORLK 10
450
10
12
wit
2056716
76 CE SW/ORLK 10
450
10
12
zwart
2056718
Kleur
76 CE WS/ORLK 10
Art.nr.
2056716
Nominale spanning
450
Nominale doorsnede min.
10
Aantal klemmen
12
Kleur
wit
76 CE SW/ORLK 10
Art.nr.
2056718
Nominale spanning
450
Nominale doorsnede min.
10
Aantal klemmen
12
Kleur
zwart
