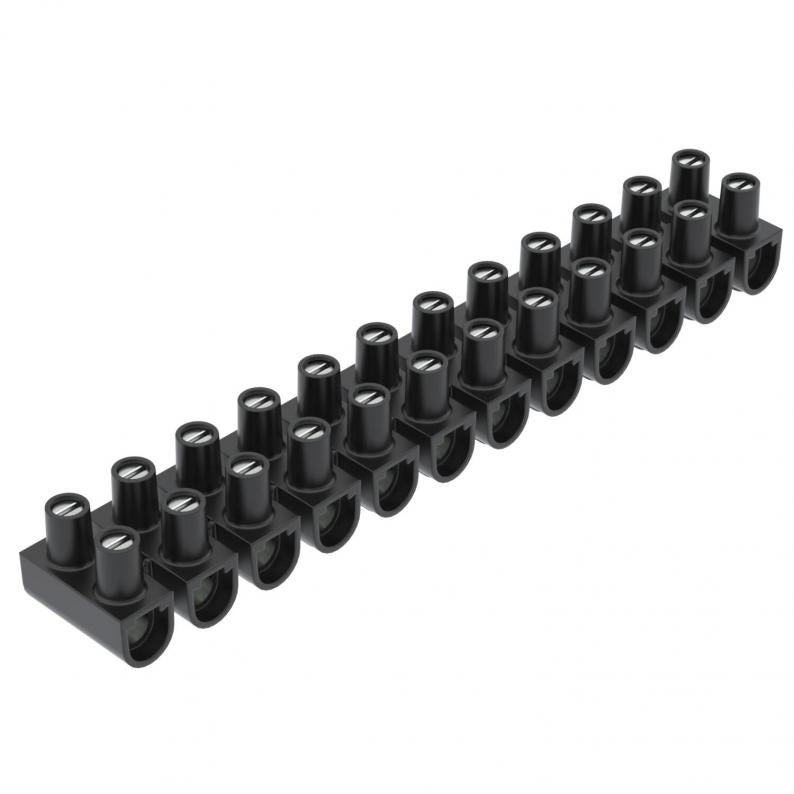

Series terminals 16 mm², polypropylene
Type 78 CE SW/ORLK 16
|Art.nr. 2056726
|EAN 4012197471385
Art.nr. / Type
Nominale spanning
Nominale doorsnede min.
Kleur
Kl. vpe: 300 Stuks
300Stuks
Stuks
Beschrijving
Tested according to EN 60998. Steel terminals, steel screws, electrogalvanised, 12-pin, individual terminals detachable from strips using "twist'n'pull". Captive upwards screw. Max. approved ambient temperature to EN 60998: –5 to +80 °C. Nominal cross-section 16 ÷ mm² Nominal voltage 450 V Nominal current 76 A Max. connections per side: 16 mm² rigid or 10 mm² flexible or 6 mm² flexible.
Technische gegevens
Afmetingen
| Lengte | 175 mm |
|---|---|
| Breedte | 25 mm |
| Hoogte | 20,7 mm |
Technische gegevens
| Omgevingstemperatuur | 80 °C |
|---|---|
| Aantal polen | 12 |
| Nominale stroom | 76 A |
| Nominale spanning | 450 V |
| Explosieveilige uitvoering | nee |
| Afsluitplaat noodzakelijk | nee |
| Boorgatafstand centrisch | 15 mm |
| Geschikt voor massieve ader | ja |
| Geschikt voor flexibele ader | ja |
| Geschikt voor meeraderige geleiders | ja |
| Transparant | nee |
| Aantal klemmen per pool | 2 |
| Uitvoering elektrische aansluiting 1 | Schroefaansluiting |
| Aansluitpositie | zijdelings |
| Uitvoering elektrische aansluiting 2 | Schroefaansluiting |
| Aansluitbare aderdiameter soepel zonder andereindhuls min. | 4 mm² |
| Aansluitbare aderdiameter soepel zonder andereindhuls max. | 6 mm² |
| Aansluitbare aderdiameter soepel met adereindhuls min. | 4 mm² |
| Aansluitbare aderdiameter soepel met adereindhuls max. | 16 mm² |
| Aansluitbare aderdiameter meeraderig min. | 4 mm² |
| Aansluitbare aderdiameter meeraderig max. | 10 mm² |
| Nominale doorsnede min. | 16 mm² |
| Doorsnede | Max. connections per side: 16 mm² rigid or 10 mm² flexible or 6 mm² flexible mm² |
| Aantal klemmen | 12 |
| Temperatuurbereik min. | -5 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 16mm² |
| Materiaal | Polypropyleen |
| Kleur | zwart |
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (4)
Productfoto's (2)
Uitvoeringen
Type
Nominale spanning
Nominale doorsnede min.
Aantal klemmen
Kleur
Art.nr.
78 CE WS/ORLK 16
450
16
12
wit
2056724
78 CE SW/ORLK 16
450
16
12
zwart
2056726
Kleur
78 CE WS/ORLK 16
Art.nr.
2056724
Nominale spanning
450
Nominale doorsnede min.
16
Aantal klemmen
12
Kleur
wit
78 CE SW/ORLK 16
Art.nr.
2056726
Nominale spanning
450
Nominale doorsnede min.
16
Aantal klemmen
12
Kleur
zwart
