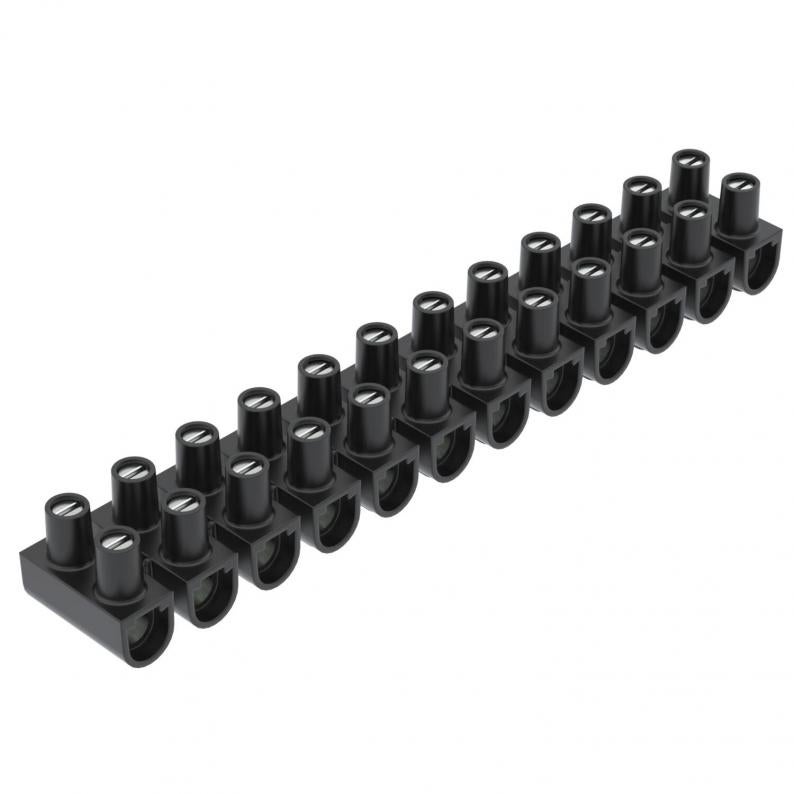

Series terminals 25 mm², polypropylene

Type 79 CE SW/ORLK 25

Art.nr. 2056730

EAN 4012197471446

undefined

Alle uitvoeringen weergeven

Art.nr. / Type

Nominale spanning

Nominale doorsnede min.

Kleur

Kl. vpe: 200 Stuks

Stuks

Beschrijving

Tested according to EN 60998. Brass terminals, steel screws, electrogalvanised and transparently passivated, 12-pole, individual terminals detachable from strips. Captive upwards screw. Max. approved ambient temperature to EN 60998: –5 to +80 °C. Nominal cross-section 25 ÷ mm² Nominal voltage 750 V Nominal current 101 A Max. connections per side: 25 mm² flexible or 6 mm² rigid.

Technische gegevens

Afmetingen

Lengte	187 mm
Breedte	30 mm
Hoogte	28 mm

Technische gegevens

Omgevingstemperatuur	80 °C
Aantal polen	12
Nominale stroom	101 A
Nominale spanning	750 V
Explosieveilige uitvoering	nee
Afsluitplaat noodzakelijk	nee
Boorgatafstand centrisch	16 mm
Geschikt voor massieve ader	ja
Geschikt voor flexibele ader	ja
Geschikt voor meeraderige geleiders	ja
Transparant	nee
Aantal klemmen per pool	2
Uitvoering elektrische aansluiting 1	Schroefaansluiting
Aansluitpositie	zijdelings
Uitvoering elektrische aansluiting 2	Schroefaansluiting
Aansluitbare aderdiameter soepel zonder andereindhuls min.	16 mm²
Aansluitbare aderdiameter soepel zonder andereindhuls max.	16 mm²
Aansluitbare aderdiameter meeraderig min.	25 mm²
Aansluitbare aderdiameter meeraderig max.	25 mm²
Nominale doorsnede min.	25 mm²
Doorsnede	Max. connections per side: 25 mm² flexible or 16 mm² rigid mm²
Aantal klemmen	12
Temperatuurbereik min.	-5 °C
Temperatuurbereik max.	80 °C
Dimensie	25mm²
Materiaal	Polypropyleen
Kleur	zwart

Downloads

0 geselecteerd

Specificatieblad (1)

Verklaringen (4)

Productfoto's (2)

Uitvoeringen

Kleur

79 CE WS/ORLK 25

Art.nr.

2056728

Nominale spanning

750

Nominale doorsnede min.

Aantal klemmen

Kleur

wit

79 CE SW/ORLK 25

Art.nr.

2056730

Nominale spanning

750

Nominale doorsnede min.

Aantal klemmen

Kleur

zwart
