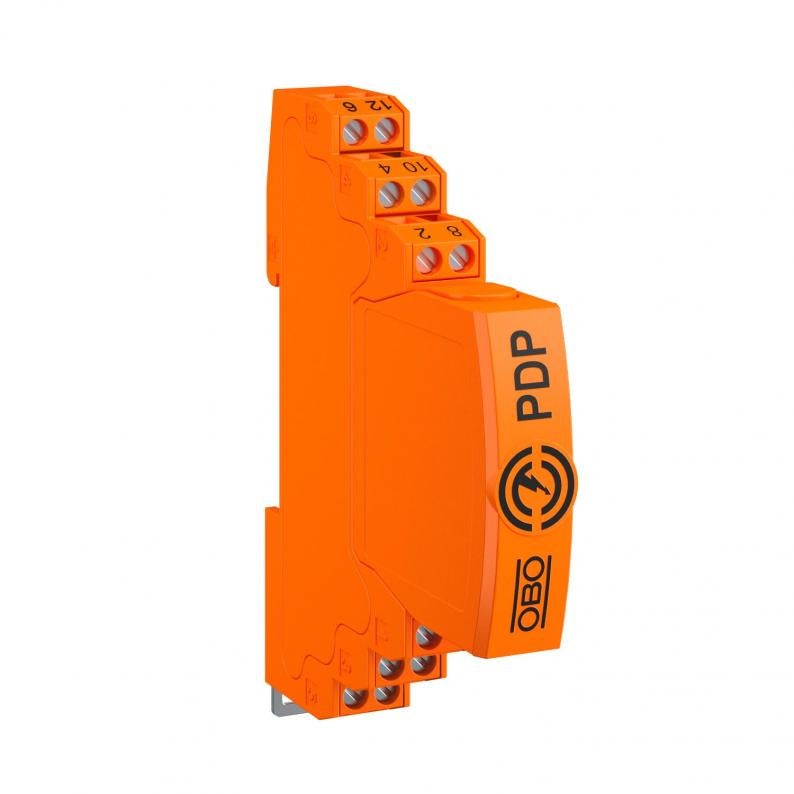

Steekbare datakabelbeveiliging, 2-polig, indirecte aarding, 48 V

Steekbare datakabelbeveiliging, 2-polig, indirecte aarding, 48 V

Type PDP-2-48-I
|
Art.nr. 5080315
|
EAN 4012196741977
Alle uitvoeringen weergeven
Art.nr. / Type
Maximale continuespanning AC
Maximale continuspanning DC

Kl. vpe: 1 Stuks

Stuks

Beschrijving

Stekerbare datakabelbeveiliging type 1+2/D1+C2 voor toepassing in de meet-, besturings- en regeltechniek

• veiligheidsapparaat voor meeraderige systemen
• indirecte aarding afscherming
• frequentiebereik tot 100 MHz
• aarding via DIN-rail of aansluitkabel mogelijk
• geringe breedte van 12,5 mm
• hoge installatiebeschikbaarheid - geen signaalonderbreking zonder beveiligingsmodule

Toepassing: universele bliksem- en overspanningsbeveiliging voor dataoverdrachtapparaten in de MSR-techniek.
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Meet-, stuur- en regelsystemen
  • Overgang van LPZ 0 naar 2
  • Installation electrotechnical expertise
  • CO₂ footprint (PCF)

Technische gegevens

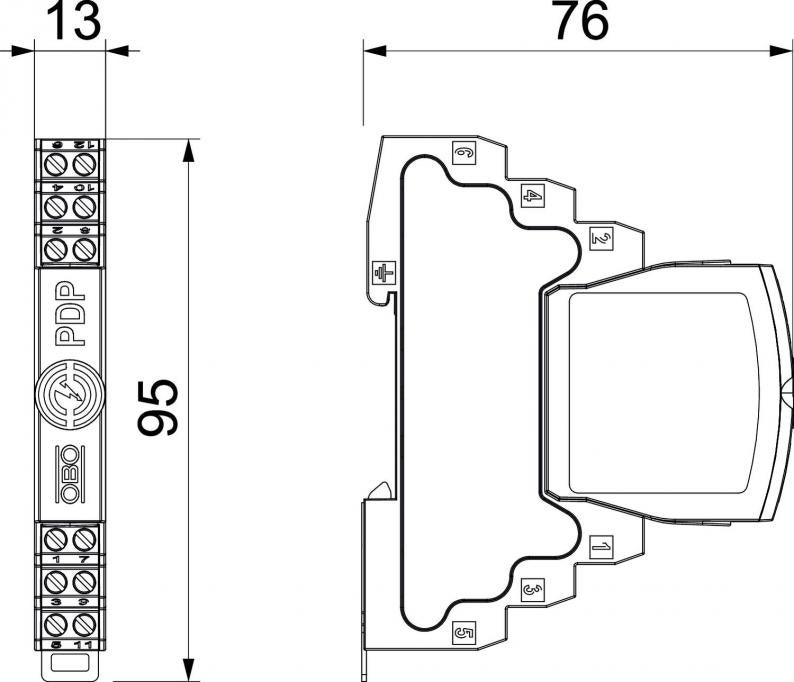

Afmetingen

Lengte76 mm
Breedte13 mm
Hoogte95 mm

Technische gegevens

Aantal polen2
Langsweerstand1.2 ± 5%
Signalering op het apparaatgeen
SteeksysteemKlem
Beschermingsniveau ader - ader170 V
Beschermingsniveau ader - aarde1600 V
BeschermingsgraadIP20
TestnormIEC 61643-21
Standaard weerstand per ader1,2 Ω ± 5%
Nominale afleidpiekstroom In conform C2 (totaal)20 kA
Capaciteit (ader-ader)≤30 pF
Capaciteit (ader-aarde)≤30 pF
Aarding via:aansluitkabel/DIN-rail
Montage ingang/uitgangSchroefklemmen
Afscherming aansluitingja
Afschermingindirect
Piekstroombestendigheid ader - ader10 kV / 5 kA
Piekstroombestendigheid ader - aarde10 kV / 5 kA
Totale afleidstroom (10/350)2,5 kA
Totale afleidstroom (8/20)20 kA
Beschermingsniveau afscherming - aarde (S-PE)1300 V
Nominale belastingsstroom DC0,6 A
Nominale belastingsstroom AC0,425 A
Maximale continuespanning AC37 V
Maximale continuspanning DC52 V
Nominale afleidstootstroom (8/20 μs)10 kA
Grensfrequentie100 MHz
Uitvoering2-polig
SPD conform NEN-EN-IEC 61643-21klasse I+II / D1+C2
KategorieTyp 1+2 / D1+C2
SPD conform NEN-EN-IEC 61643-1klasse I+II
SPD volgens EN 61643-11Type 1 + 2
LPZ0→2
Impulsstroom2,5 kA
Invoegdemping (insertion loss)≤3 dB
Aansluitdoorsnede vast max.2,5 mm²
Aansluitdoorsnede meeraderig min.0,14 mm²
Aansluitdoorsnede meeraderig max.2,5 mm²
Temperatuurbereik min.-40 °C
Temperatuurbereik max.80 °C
Dimensie48V

Aansluitmogelijkheden

Aansluitdoorsnede vast min.0,14 mm²
Aansluitdoorsnede flexibel min.0,14 mm²
Aansluitdoorsnede flexibel max.1,5 mm²

page.product.environmentalData.environmentalData

CO2-voetafdruk (GWP) van wieg tot poort0,4264 kg CO2e / 1 Stuk

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (3)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)

Uitvoeringen

Maximale continuespanning AC
Maximale continuspanning DC
PDP-2-5-I
Art.nr.
5080309
Aantal polen
2
Steeksysteem
Klem
Maximale continuespanning AC
4,2
Maximale continuspanning DC
6
Uitvoering
2-polig
PDP-2-12-I
Art.nr.
5080311
Aantal polen
2
Steeksysteem
Klem
Maximale continuespanning AC
12
Maximale continuspanning DC
16
Uitvoering
2-polig
PDP-2-24-I
Art.nr.
5080313
Aantal polen
2
Steeksysteem
Klem
Maximale continuespanning AC
21
Maximale continuspanning DC
30
Uitvoering
2-polig
PDP-2-48-I
Art.nr.
5080315
Aantal polen
2
Steeksysteem
Klem
Maximale continuespanning AC
37
Maximale continuspanning DC
52
Uitvoering
2-polig
