Steekbare datakabelbeveiliging, 2x2-polig, indirecte aarding, met OS, 5 V
Type PDP-2x2-5-I-OS
|Art.nr. 5080365
|EAN 4012196742288
Art.nr. / Type
Maximale continuespanning AC
Maximale continuspanning DC
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Opsteekbare datakabelbeveiliging type 1+2/D1+C2 voor toepassing in de meet-, besturings- en regeltechniek
• Veiligheidsapparaat voor meeraderige systemen
• Indirecte aarding afscherming
• Frequentiebereik tot 100 MHz
• Aarding via DIN-rail of aansluitkabel mogelijk
• Geringe breedte van 17,5 mm
• Hoge installatiebeschikbaarheid - geen signaalonderbreking zonder beveiligingsmodule
• Met optische signalering en mogelijkheid tot signalering op afstand via de voedingsspanning PDP-PS
• Inclusief geïntegreerde busverbinder
Toepassing: universele bliksem- en overspanningsbeveiliging voor dataoverdrachtapparaten in de MSR-techniek.
• Veiligheidsapparaat voor meeraderige systemen
• Indirecte aarding afscherming
• Frequentiebereik tot 100 MHz
• Aarding via DIN-rail of aansluitkabel mogelijk
• Geringe breedte van 17,5 mm
• Hoge installatiebeschikbaarheid - geen signaalonderbreking zonder beveiligingsmodule
• Met optische signalering en mogelijkheid tot signalering op afstand via de voedingsspanning PDP-PS
• Inclusief geïntegreerde busverbinder
Toepassing: universele bliksem- en overspanningsbeveiliging voor dataoverdrachtapparaten in de MSR-techniek.
Technische gegevens

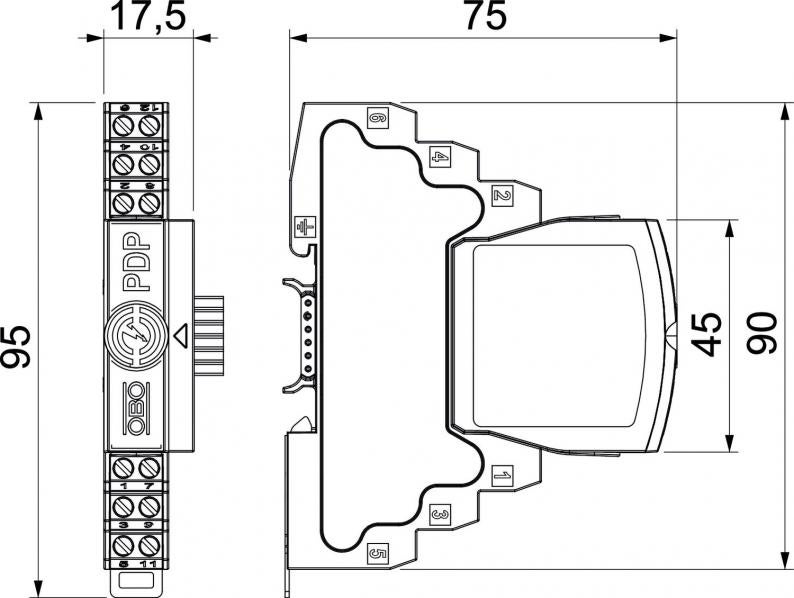

Afmetingen
| Lengte | 75 mm |
|---|---|
| Breedte | 17,5 mm |
| Hoogte | 95 mm |
Technische gegevens
| Aantal polen | 4 |
|---|---|
| Langsweerstand | 1.2 ± 5% |
| Signalering op het apparaat | geen |
| Steeksysteem | Klem |
| Beschermingsniveau ader - ader | 100 V |
| Beschermingsniveau ader - aarde | 1600 V |
| Beschermingsgraad | IP20 |
| Testnorm | IEC 61643-21 |
| Standaard weerstand per ader | 1,2 Ω ± 5% |
| Nominale afleidpiekstroom In conform C2 (totaal) | 20 kA |
| Capaciteit (ader-ader) | ≤30 pF |
| Capaciteit (ader-aarde) | ≤30 pF |
| Aarding via: | aansluitkabel/DIN-rail |
| Montage ingang/uitgang | Schroefklemmen |
| Afscherming aansluiting | ja |
| Afscherming | indirect |
| Piekstroombestendigheid ader - ader | 10 kV / 5 kA |
| Piekstroombestendigheid ader - aarde | 10 kV / 5 kA |
| Totale afleidstroom (10/350) | 2,5 kA |
| Totale afleidstroom (8/20) | 20 kA |
| Beschermingsniveau afscherming - aarde (S-PE) | 1300 V |
| Nominale belastingsstroom DC | 0,6 A |
| Nominale belastingsstroom AC | 0,425 A |
| Maximale continuespanning AC | 4,2 V |
| Maximale continuspanning DC | 6 V |
| Nominale afleidstootstroom (8/20 μs) | 10 kA |
| Grensfrequentie | 100 MHz |
| Uitvoering | 2x2-polig |
| SPD conform NEN-EN-IEC 61643-21 | klasse I+II / D1+C2 |
| Kategorie | Typ 1+2 / D1+C2 |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 0→2 |
| Impulsstroom | 2,5 kA |
| Invoegdemping (insertion loss) | ≤3 dB |
| Aansluitdoorsnede vast max. | 2,5 mm² |
| Aansluitdoorsnede meeraderig min. | 0,14 mm² |
| Aansluitdoorsnede meeraderig max. | 2,5 mm² |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 5V |
Aansluitmogelijkheden
| Aansluitdoorsnede vast min. | 0,14 mm² |
|---|---|
| Aansluitdoorsnede flexibel min. | 0,14 mm² |
| Aansluitdoorsnede flexibel max. | 1,5 mm² |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,7889 kg CO2e / 1 Stuk |
|---|
