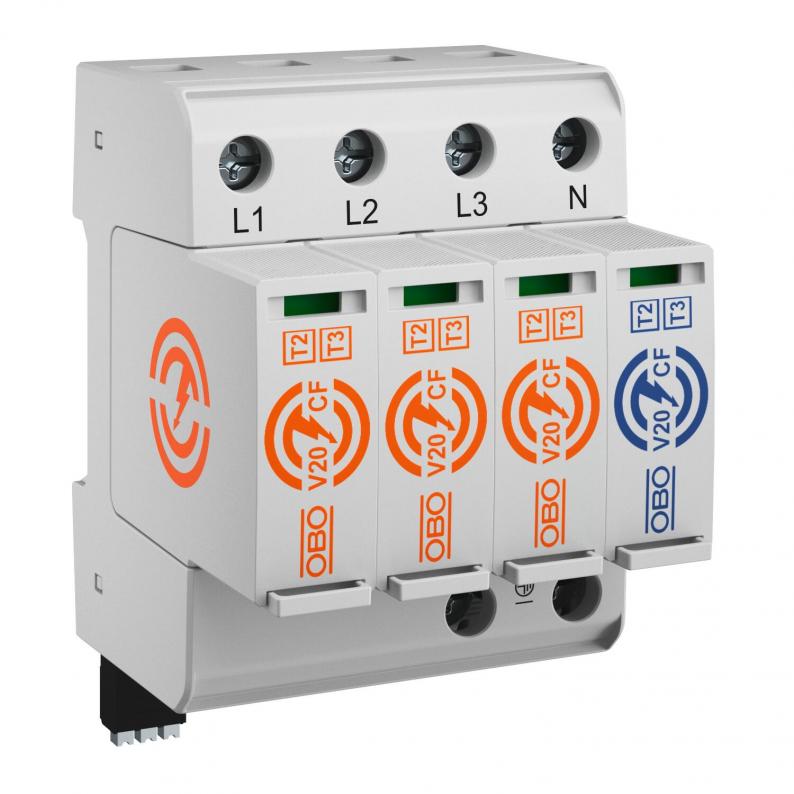

Surge arrester V20 with integrated pre-fuse
Type V20-CF-3+1FS-300
|Art.nr. 5095257
|EAN 4012197504960
Art.nr. / Type
5095257 / V20-CF-3+1FS-300
Beschermingsgraad
IP20
Uitvoering van de polen
3+N/PE
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Surge arrester, type 2+3
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
Technische gegevens

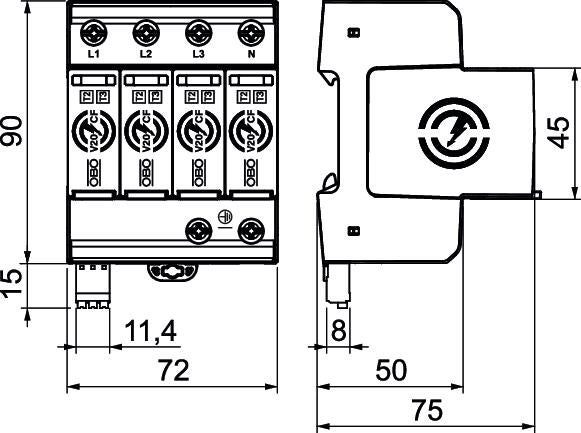

Afmetingen
| Lengte | 75 mm |
|---|---|
| Breedte | 72 mm |
| Hoogte | 105 mm |
Technische gegevens
| Aantal polen | 4 |
|---|---|
| Netvorm | overige |
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Maximale continuspanning (L-N) | 300 V |
| Maximale continuspanning (N-PE) | 305 V |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 20 kA |
| Nominale afleidstootstroom (8/20 μs) [N-PE] | 40 kA |
| Maximale afleidstootstroom (8/20 μs) [L-N] | 40 kA |
| Maximale afleidstootstroom (8/20 μs) [N-PE] | 65 kA |
| Testklasse type 1 | nee |
| Afstandssignalisatie | ja |
| Testklasse type 2 | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Geïntegreerde voorzekering | ja |
| Beschermingsniveau [L-N] | ≤1,5 |
| Maximale continuespanning AC | 300 V |
| Nominale afleidstootstroom (8/20 μs) | 20 kA |
| Uitvoering van de polen | 3+N/PE |
| Montagetype | DIN-rail 35 mm |
| Geschikt voor gebruik buiten | nee |
| Restspanning [L-N] @ 5 kA | 1,15 kV |
| Schakelvermogen AC | 230 V; 0,5 A |
| Schakelvermogen DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde | 50 kA eff |
| TOV-spanning [L-N] - withstand mode - 5 s | 337 V |
| TOV-spanning [L-N] - fail-safe modus - 120 min | 442 V |
| TOV-spanning [N-PE] - withstand mode - 200 ms | 1200 V |
| Kortsluitbestendig | ja |
| Netvorm DC | nee |
| Netvorm IT | nee |
| Netvorm TN | nee |
| Netvorm TN-C | nee |
| Netvorm TN-C-S | ja |
| Netvorm TN-S | ja |
| Netvorm TT | ja |
| Netvorm overig | nee |
| ROHS-conform | ja |
| Draaimoment | 4,5 Nm |
| SPD conform NEN-EN-IEC 61643-1 | klasse II |
| SPD volgens EN 61643-11 | Type 2+3 |
| Volgstroomblusvermogen (eff) [N-PE] | 0,1 kA |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 85 °C |
| Dimensie | 300V |
| Luchtvochtigheid max. | 95 % |
| Luchtvochtigheid min. | 5 % |
Aansluitmogelijkheden
| Aderdoorsnede flexibel (soepel) min. | 2,5 mm² |
|---|---|
| Aderdoorsnede flexibel (soepel) max. | 35 mm² |
| FM-contacten | Wisselaar |
| Aansluitdoorsnede FM-klemmen min. | 0,25 mm² |
| Aansluitdoorsnede FM-klemmen max. | 1,5 mm² |
| Aansluitdoorsnede FM-klemmen min. | 23 AWG |
| Aansluitdoorsnede FM-klemmen max. | 16 AWG |
| Afleidstroom (8/20 µs) [totaal] | 65 kA |
| Aderdoorsnede flexibel (soepel) min. | 16 AWG |
| Aderdoorsnede flexibel (soepel) max. | 4 AWG |
| Doorsnede geleider vast (een-/meeraderig) min. | 2,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
| Doorsnede geleider vast (een-/meeraderig) min. | 16 AWG |
| Doorsnede geleider vast (een-/meeraderig) max. | 2 AWG |
