TP-wand- en plafondbeugel FT
Type TPD 245 FT
|Art.nr. 6363865
|EAN 4012195076865
Art.nr. / Type
Breedte
Hoogte
voorbreedte max.
F in kN wand
F in kN plafond
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

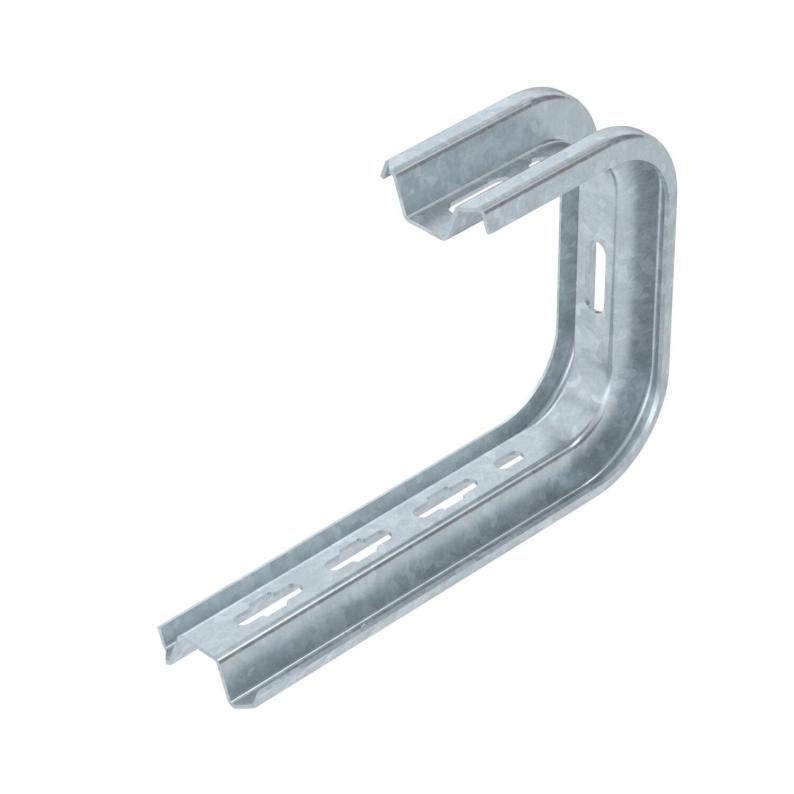

TP-wand- en plafondbeugel voor universele bevestiging aan constructies.
Belangrijk! Wanneer de beugel direct aan de muur of het plafond wordt bevestigd, om stabiliteitsredenen altijd afstandsstuk type DS 4 gebruiken.
Technische gegevens

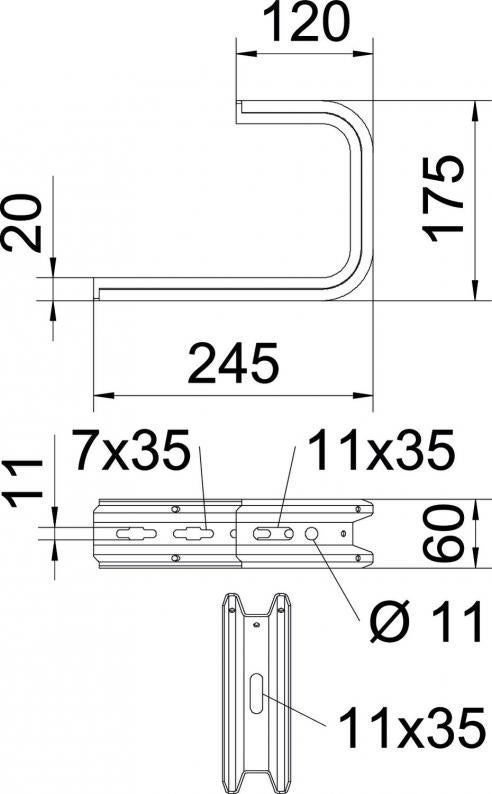

Afmetingen
| Lengte | 245 mm |
|---|---|
| Breedte | 245 mm |
| Hoogte | 60 mm |
| Maat B | 245 mm |
| Afm. H | 175 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| voorbreedte min. | 200 |
| voorbreedte max. | 200 mm |
| Geschikt voor draadgoot | ja |
| Geschikt voor kabelladder | ja |
| Geschikt voor kabelgoot | ja |
| Uitvoering | Ophangbeugel (C-beugel) |
| F in kN wand | 0,87 kN |
| F in kN plafond | 0,8 kN |
| Dimensie | B245mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Belastingscurve met consolelengte in mm
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 1,4516 kg CO2e / 1 Stuk |
|---|
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Breedte
Hoogte
voorbreedte max.
F in kN wand
F in kN plafond
Kleur
Art.nr.
TPD 145 FT
145
60
100
1,4
1,3
zink
6363861
TPD 245 FT
245
60
200
0,87
0,8
zink
6363865
TPD 345 FT
345
60
300
0,55
0,5
zink
6363869
Breedte
voorbreedte max.
F in kN wand
F in kN plafond
TPD 145 FT
Art.nr.
6363861
Breedte
145
Hoogte
60
voorbreedte max.
100
F in kN wand
1,4
F in kN plafond
1,3
Kleur
zink
TPD 245 FT
Art.nr.
6363865
Breedte
245
Hoogte
60
voorbreedte max.
200
F in kN wand
0,87
F in kN plafond
0,8
Kleur
zink
TPD 345 FT
Art.nr.
6363869
Breedte
345
Hoogte
60
voorbreedte max.
300
F in kN wand
0,55
F in kN plafond
0,5
Kleur
zink
