US 5-hangprofiel FT

US 5-hangprofiel FT

Type US 5 K 120 FT
|
Art.nr. 6341632
|
EAN 4012196536177
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte

Kl. vpe: 1 Stuks

Stuks

Beschrijving

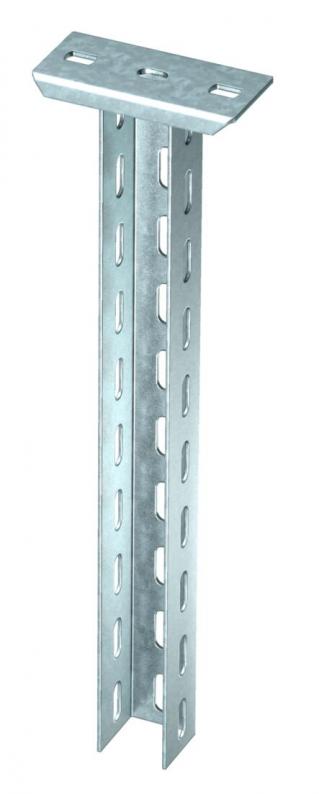

Hangprofiel (U-profiel) in de afmeting 50 x 50 mm met aangelaste kopplaat.

Voor bevestiging aan horizontale betonnen plafonds en stalen dragers. Vanaf lengte 400mm of bij de montage van consoles op het uiteinde van het hangprofiel moet afstandsstuk type DSK 45 gebruikt worden.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technische gegevens

Afmetingen

Lengte1200 mm
Breedte50 mm
Hoogte50 mm
Maat L1200 mm

Technische gegevens

Functiebehoudja
Materiaaldikte2,5 mm
Met vertandingnee
UitvoeringU-profiel
Maximale trekbelasting10 kN
Consolelengte 2004 kN
Consolelengte 4002,2 kN
Consolelengte 6001,7 kN
Dimensie50x50x1200
Oppervlakthermisch verzinkt
MateriaalStaal
Kleurzink
Belastingdiagram U-profiel type US 5 K

Doorbuiging van het uiteinde van het hangprofiel bij toegestane consolebelasting

Toegestane consolebelasting in kN zonder manlast

Consolelengte in mm

Belastingscurve met consolelengtes in mm

page.product.environmentalData.environmentalData

EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
Unit base EPD1 running metre + mounting system
EPD GWP (outside of the system limits)18.83 kg CO₂e
EPD GWP (disposal phase)1.97 kg CO₂e
EPD GWP (manufacturing phase)81.32 kg CO₂e
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort7,7778 kg CO2e / 1 Stuk

Toebehoren

Montagetoebehoren

Art.nr. 6018505

U-profielverbinder FT
Type
VUS 5 FT

Kl. vpe: 10 Stuks

Stuks

Art.nr. 6338462

Beschermkap
Type
US 5 KS OR

Kl. vpe: 20 Stuks

Stuks

Type
FRS 10x25 F 8.8

Kl. vpe: 50 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (6)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (2)

Uitvoeringen

Lengte
US 5 K 20 FT
Art.nr.
6341527
Lengte
200
Kleur
zink
US 5 K 30 FT
Art.nr.
6341535
Lengte
300
Kleur
zink
US 5 K 40 FT
Art.nr.
6341543
Lengte
400
Kleur
zink
US 5 K 50 FT
Art.nr.
6341551
Lengte
500
Kleur
zink
US 5 K 60 FT
Art.nr.
6341578
Lengte
600
Kleur
zink
US 5 K 70 FT
Art.nr.
6341586
Lengte
700
Kleur
zink
US 5 K 80 FT
Art.nr.
6341594
Lengte
800
Kleur
zink
US 5 K 90 FT
Art.nr.
6341608
Lengte
900
Kleur
zink
US 5 K 100 FT
Art.nr.
6341616
Lengte
1000
Kleur
zink
US 5 K 110 FT
Art.nr.
6341624
Lengte
1100
Kleur
zink
US 5 K 120 FT
Art.nr.
6341632
Lengte
1200
Kleur
zink
US 5 K 150 FT
Art.nr.
6341640
Lengte
1500
Kleur
zink
