US 7-hangprofiel FT
Type US 7 K 20 FT
|Art.nr. 6339018
|EAN 4012196186556
Art.nr. / Type
Lengte
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

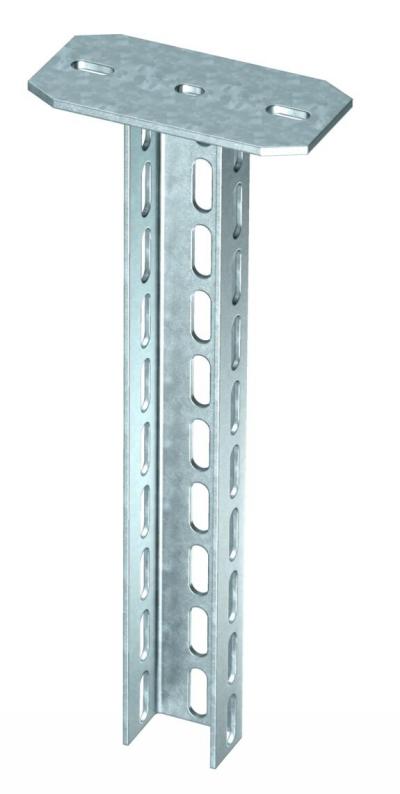

Hangprofiel (U-profiel) in de afmeting 70 x 50 mm met aangelaste kopplaat.
Voor bevestiging aan horizontale betonnen plafonds en stalen dragers. Vanaf lengte 400mm of bij de montage van consoles op het uiteinde van het hangprofiel moet afstandsstuk type DSK 61 gebruikt worden.
Technische gegevens
Afmetingen
| Lengte | 200 mm |
|---|---|
| Breedte | 70 mm |
| Hoogte | 50 mm |
| Maat L | 200 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Materiaaldikte | 4 mm |
| Uitvoering | U-profiel |
| Maximale trekbelasting | 11 kN |
| Consolelengte 200 | 8,3 kN |
| Consolelengte 400 | 5 kN |
| Consolelengte 600 | 3,5 kN |
| Dimensie | 70x50x200 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
Doorbuiging van het uiteinde van het hangprofiel bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Consolelengte in mm
Belastingscurve met consolelengtes in mm
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 3,981 kg CO2e / 1 Stuk |
|---|
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (5)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (4)
Productfoto's (2)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Kleur
Art.nr.
US 7 K 20 FT
200
zink
6339018
US 7 K 30 FT
300
zink
6339034
US 7 K 40 FT
400
zink
6339050
US 7 K 50 FT
500
zink
6339077
US 7 K 60 FT
600
zink
6339093
US 7 K 70 FT
700
zink
6339115
US 7 K 80 FT
800
zink
6339131
US 7 K 90 FT
900
zink
6339166
US 7 K 100 FT
1000
zink
6339182
US 7 K 110 FT
1100
zink
6339190
US 7 K 120 FT
1200
zink
6339204
US 7 K 150 FT
1500
zink
6339239
US 7 K 200 FT
2000
zink
6339298
US 7 K 300 FT
3000
zink
6339360
