Verspankabelgoot WKSG 110 FS

Verspankabelgoot WKSG 110 FS

Type WKSG 130 FS
|
Art.nr. 6098115
|
EAN 4012196351497
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
Plaatdikte

Kl. vpe: 6 m

m

Beschrijving

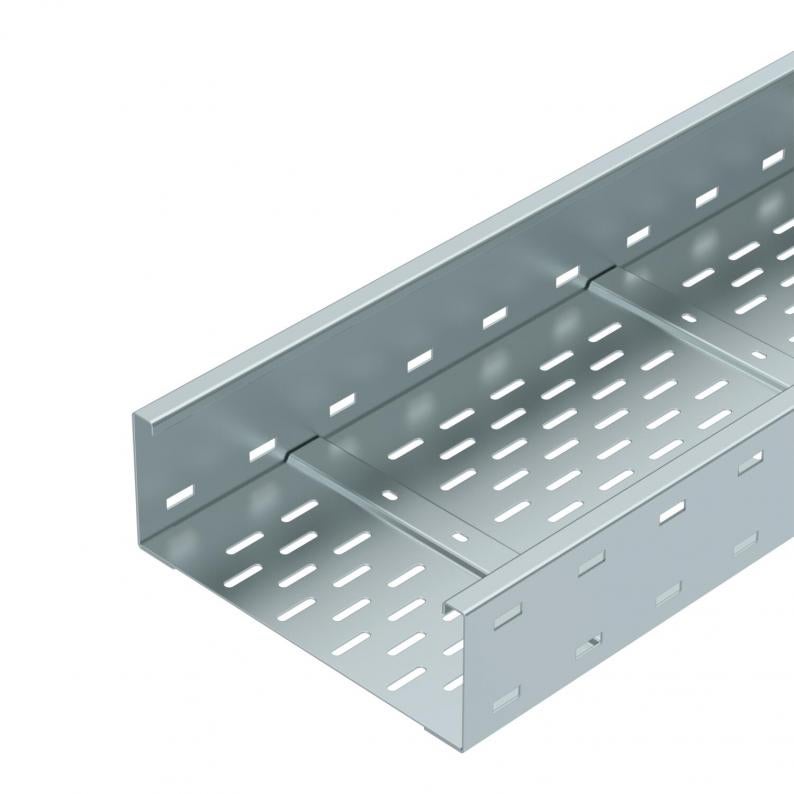

Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Verbinders type WRVL 110 moeten afzonderlijk worden besteld.

  • Magnetische afschermingsdemping
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Verspankabelgoot, zijhoogte 110 mm
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

Afmetingen

Lengte6000 mm
Breedte300 mm
Hoogte110 mm
Maat L6000 mm
Maat B300 mm
Afm. H10 mm

Technische gegevens

Functiebehoudnee
Zijperforatieja
Uitvoering verbinderzonder verbinder
Verspanuitvoeringja
Nuttige doorsnede305 cm²
Roestvast staal, gebeitstnee
Plaatdikte2 mm
Montagegat in bodemja
Nuttige doorsnede30500 mm²
Afmetingen300 x 110
ROHS-conformja
Dimensie110x300x6000
Oppervlakbandverzinkt
MateriaalStaal
Kleurzink
Magnetische afschermingsdemping met deksel50 dB
Magnetische afschermingsdemping zonder deksel20 dB
Effectieve lengte6000 mm
Type verbinder kabeldraagsysteemgeschroefd
ProductserieWKSG Series

Belastingen

Steunafstand 3,0 m2,5 kN/m
Steunafstand 3,5 m2,01 kN/m
Steunafstand 4,0 m1,6 kN/m
Steunafstand 4,5 m1,32 kN/m
Steunafstand 5,0 m1,1 kN/m
Steunafstand 6,0 m0,75 kN/m
Steunafstand 7,0 m0,45 kN/m
Steunafstand 8,0 m0,2 kN/m
Belastingdiagram verspankabelgoot type WKSG 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Steunafstand in m

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot-/kabelladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort19,4635 kg CO2e / 1 Meter
CO₂ Footprint (GWP)19,4635 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metres
Declared Unit Quantity (LCA)1

Toebehoren

Systeemtoebehoren
Type
WDRL 1116 30 FS

Kl. vpe: 3 m

m

Art.nr. 6091164

Koppelplaat FS
Type
WRVL 110 FS

Kl. vpe: 2 Stuks

Stuks

Art.nr. 6091377

Hoekverbinder FS
Type
WRWVK 110 FS

Kl. vpe: 2 Stuks

Stuks
