Verspankabelladder WKL 200 FT

Verspankabelladder WKL 200 FT

Type WKL 2030 FT
|
Art.nr. 6232104
|
EAN 4012196614851
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
Plaatdikte

Kl. vpe: 6 m

m

Beschrijving

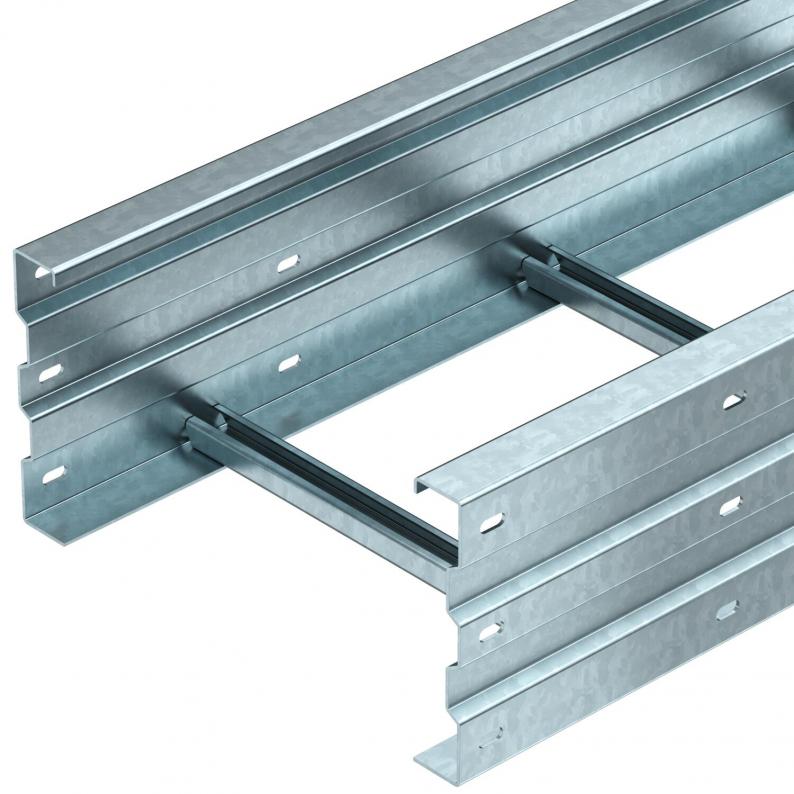

Verspankabelladder met 200 mm zijhoogte.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Verbinders type WRV 200 moeten afzonderlijk worden besteld.

  • Magnetische afschermingsdemping
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Verspankabelgoot, zijhoogte 200 mm
  • Sleufbreedte 16-17 mm
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

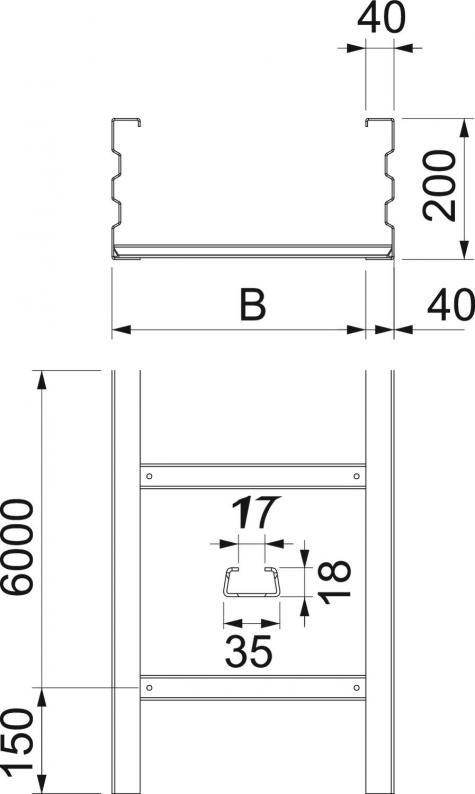

Afmetingen

Lengte6000 mm
Breedte300 mm
Hoogte200 mm
Maat L6000 mm
Maat B300 mm
Sleufmaat sport17,00

Technische gegevens

Functiebehoudnee
Zijperforatieja
Verspanuitvoeringja
Nuttige doorsnede524 cm²
Roestvast staal, gebeitstnee
Nuttige doorsnede52400 mm²
Uitvoering van de sportenProfiel niet geperforeerd
Bevestiging van de sportgelast
Afmetingen200x300
ROHS-conformja
Plaatdikte2,5 mm
Dimensie200x300x6000
Oppervlakthermisch verzinkt
MateriaalStaal
Kleurzink
ProductserieWKL-Serie

Belastingen

Steunafstand 6,0 m3 kN/m
Steunafstand 7,0 m2,5 kN/m
Steunafstand 8,0 m2 kN/m
Steunafstand 9,0 m1,4 kN/m
Steunafstand 10,0 m1 kN/m
Belastingsdiagram verspankabelladder type WKL 200

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Steunafstand in m

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot-/kabelladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort27,6248 kg CO2e / 1 Meter
CO₂ Footprint (GWP)27,6248 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metres
Declared Unit Quantity (LCA)1

Toebehoren

Systeemtoebehoren

Art.nr. 6232507

Verbinder
Type
WRV 200 FT

Kl. vpe: 4 Stuks

Stuks

Type
WRWV 200 V FT

Kl. vpe: 4 Stuks

Stuks

Art.nr. 6062335

Scheidingsschot 110 DD
Type
TSG 110 DD

Kl. vpe: 3 m

m
