Verspankabelladder WKLG 110 A2
Type WKLG 1120 A2
|Art.nr. 6311202
|EAN 4012195037262
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Beschrijving

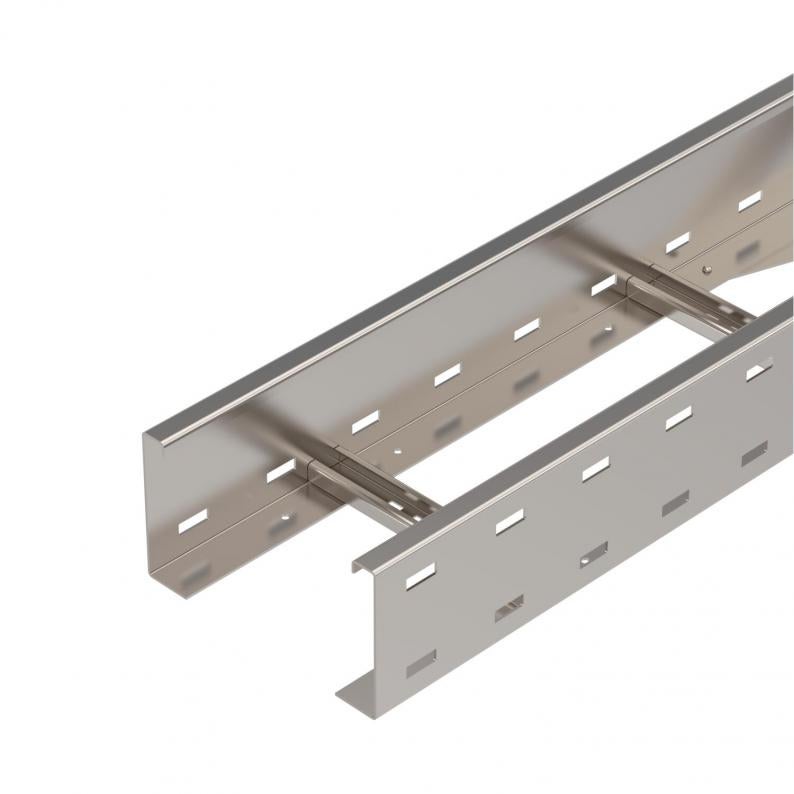

Verspankabelladder, met geperforeerde zijkant, met een zijhoogte van 110 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Verbinders type WRVL 110 moeten afzonderlijk worden besteld.
Technische gegevens

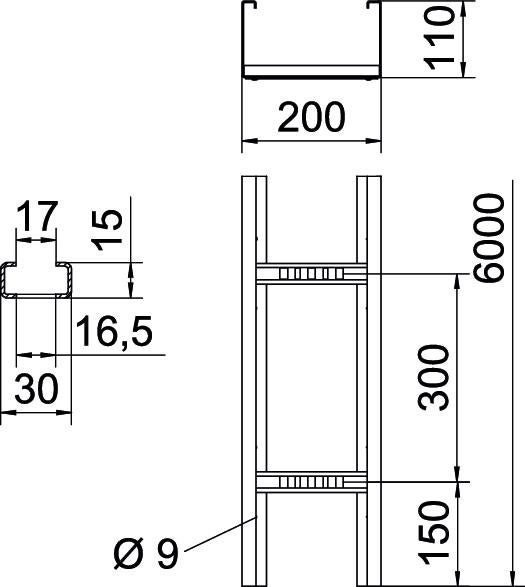

Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 110 mm |
| Maat L | 6000 mm |
| Maat B | 200 mm |
| Sleufmaat sport | 17,00 |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | ja |
| Nuttige doorsnede | 186 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 18600 mm² |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Profiel (open) |
| Bevestiging van de sport | volgeklonken |
| Afmetingen | 110x200 |
| Plaatdikte | 2 mm |
| Dimensie | 110x200x6000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
Belastingen
| Steunafstand 3,0 m | 2,3 kN/m |
|---|---|
| Steunafstand 3,5 m | 1,9 kN/m |
| Steunafstand 4,0 m | 1,6 kN/m |
| Steunafstand 4,5 m | 1,33 kN/m |
| Steunafstand 5,0 m | 1,1 kN/m |
| Steunafstand 6,0 m | 0,8 kN/m |
| Steunafstand 7,0 m | 0,4 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 28,2061 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
WKLG 1120 A2
6000
200
nee
2
6311202
WKLG 1130 A2
6000
300
nee
2
6311206
WKLG 1140 A2
6000
400
nee
2
6311210
WKLG 1150 A2
6000
500
nee
2
6311214
WKLG 1160 A2
6000
600
nee
2
6311218
Breedte
WKLG 1120 A2
Art.nr.
6311202
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
2
WKLG 1130 A2
Art.nr.
6311206
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
2
WKLG 1140 A2
Art.nr.
6311210
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
2
WKLG 1150 A2
Art.nr.
6311214
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
2
WKLG 1160 A2
Art.nr.
6311218
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
2
