Verspankabelladder WKLG 110 FT

Verspankabelladder WKLG 110 FT

Type WKLG 1120 FT
|
Art.nr. 6311059
|
EAN 4012196883332
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
Plaatdikte

Kl. vpe: 6 m

m

Beschrijving

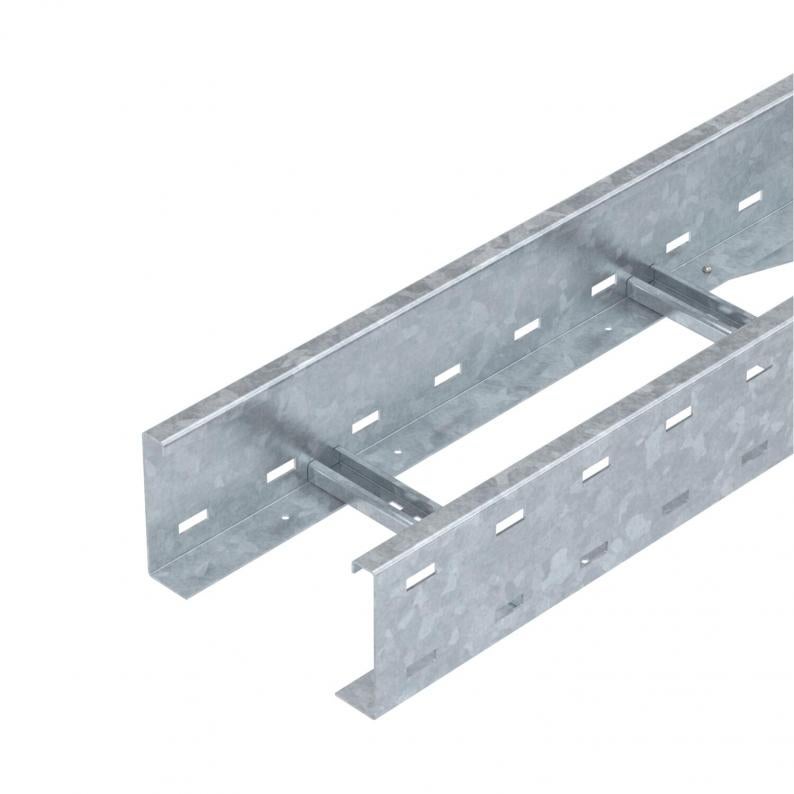

Verspankabelladder, met geperforeerde zijkant, met een zijhoogte van 110 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.


Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Verbinders type WRVL 110 moeten afzonderlijk worden besteld.

  • Magnetische afschermingsdemping
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Verspankabelgoot, zijhoogte 110 mm
  • Sleufbreedte 16-17 mm
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

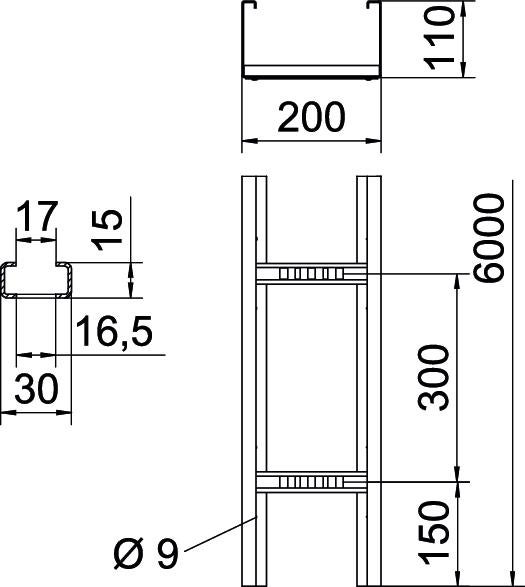

Afmetingen

Lengte6000 mm
Breedte200 mm
Hoogte110 mm
Maat L6000 mm
Maat B200 mm
Sleufmaat sport17,00

Technische gegevens

Functiebehoudnee
Zijperforatieja
Verspanuitvoeringja
Nuttige doorsnede186 cm²
Roestvast staal, gebeitstnee
Nuttige doorsnede18600 mm²
Uitvoering van de sportenProfiel geperforeerd
Uitvoering van de zijkantProfiel (open)
Bevestiging van de sportvolgeklonken
Afmetingen110 x 200
ROHS-conformja
Plaatdikte2 mm
Dimensie110x200x6000
Oppervlakthermisch verzinkt
MateriaalStaal
Kleurzink
ProductserieWKLG Series

Belastingen

Steunafstand 3,0 m2,5 kN/m
Steunafstand 3,5 m1,98 kN/m
Steunafstand 4,0 m1,6 kN/m
Steunafstand 4,5 m1,31 kN/m
Steunafstand 5,0 m1,1 kN/m
Steunafstand 6,0 m0,8 kN/m
Steunafstand 7,0 m0,4 kN/m
Belastingsdiagram verspankabelladder type WKLG 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Steunafstand in m

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot-/kabelladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort12,6394 kg CO2e / 1 Meter
CO₂ Footprint (GWP)12,6394 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metres
Declared Unit Quantity (LCA)1

Toebehoren

Systeemtoebehoren
Type
WDRL 1116 20 DD

Kl. vpe: 3 m

m

Art.nr. 6091180

Koppelplaat FT
Type
WRVL 110 FT

Kl. vpe: 2 Stuks

Stuks

Art.nr. 6310398

Beschermkap
Type
SKHW 110 OR

Kl. vpe: 20 Paar

Paar

Downloads

0 geselecteerd

Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
WKLG 1120 FT
Art.nr.
6311059
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
2
WKLG 1130 FT
Art.nr.
6311063
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
2
WKLG 1140 FT
Art.nr.
6311067
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
2
WKLG 1150 FT
Art.nr.
6311071
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
2
WKLG 1160 FT
Art.nr.
6311075
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
2
