Verspankabelladder WKLG 160 A4
Type WKLG 1620 A4
|Art.nr. 6227170
|EAN 4012195909965
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Beschrijving

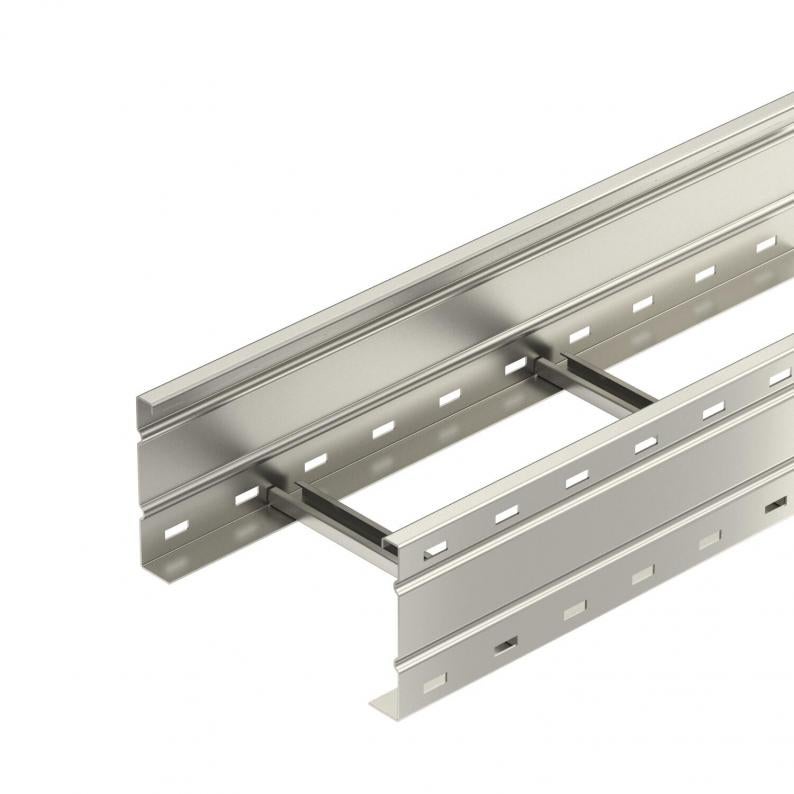

Verspankabelladder, met geperforeerde langsligger, met een zijhoogte van 160 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Verbinders type WRV 160 moeten afzonderlijk worden besteld.
Technische gegevens

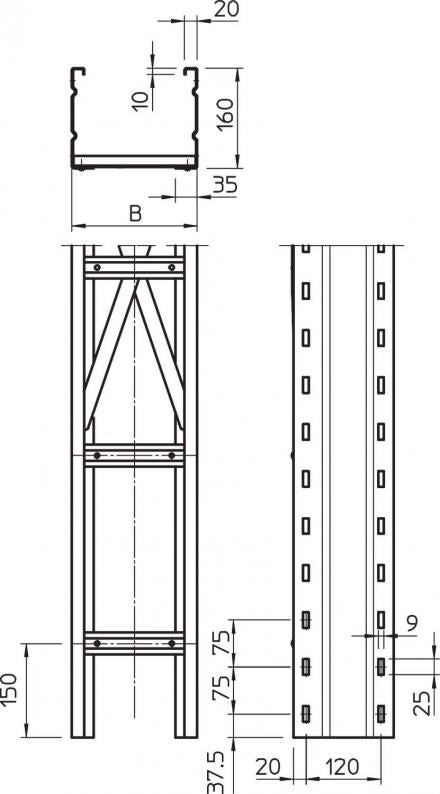

Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 160 mm |
| Maat L | 6000 mm |
| Maat B | 200 mm |
| Sleufmaat sport | 16,50 |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | ja |
| Nuttige doorsnede | 282 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 28200 mm² |
| Uitvoering van de sporten | Profiel niet geperforeerd |
| Uitvoering van de zijkant | Profiel (open) |
| Bevestiging van de sport | volgeklonken |
| ROHS-conform | ja |
| Plaatdikte | 2 mm |
| Dimensie | 160x200x6000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4571 |
| Kleur | roestvrij staal |
| Productserie | WKLG Series |
Belastingen
| Steunafstand 3,0 m | 2,9 kN/m |
|---|---|
| Steunafstand 3,5 m | 2,59 kN/m |
| Steunafstand 4,0 m | 2,3 kN/m |
| Steunafstand 4,5 m | 2,04 kN/m |
| Steunafstand 5,0 m | 1,8 kN/m |
| Steunafstand 6,0 m | 1,4 kN/m |
| Steunafstand 7,0 m | 1 kN/m |
| Steunafstand 8,0 m | 0,7 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 36,664 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 36,664 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 6062284
Klemstuk voor de bevestiging van het scheidingsschot A2Type
KS KL A2
Kl. vpe: 30 Stuks
30Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
WKLG 1620 A4
6000
200
nee
2
6227170
WKLG 1630 A4
6000
300
nee
2
6227172
WKLG 1640 A4
6000
400
nee
2
6227174
WKLG 1650 A4
6000
500
nee
2
6227176
WKLG 1660 A4
6000
600
nee
2
6227178
