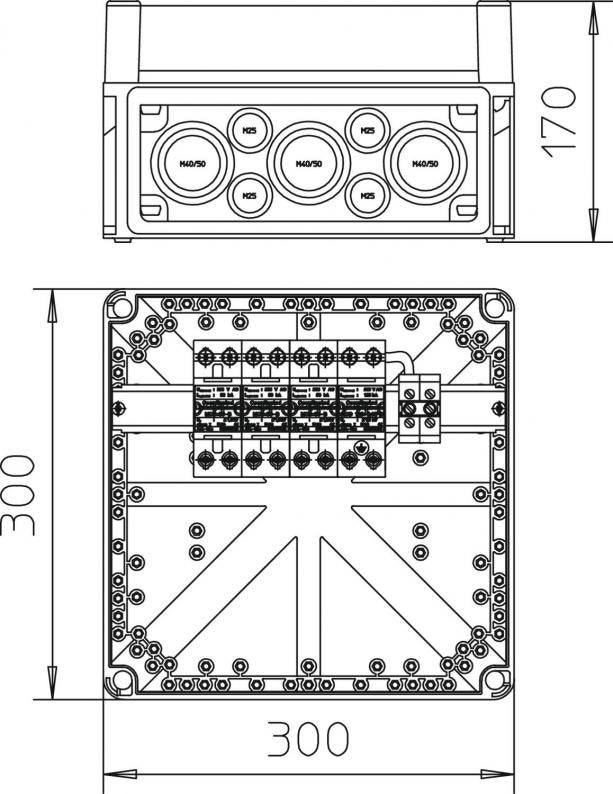

VG-behuizing met MCD 50-B/3+1
Type MCD 50-B 3+1-VG
|Art.nr. 5096875
|EAN 4012195362036
Art.nr. / Type
5096875 / MCD 50-B 3+1-VG
Beschermingsgraad
IP65
Maximale continuespanning AC
255 V
Uitvoering van de polen
3+N/PE
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Combi-afleider voorgeïnstalleerd in IP65-behuizing voor gebruik in TN-S- en TT-netwerken.VG...: bliksemstroomafleider systeemoplossing type 1+2 conform NEN-EN-IEC 61643-11.

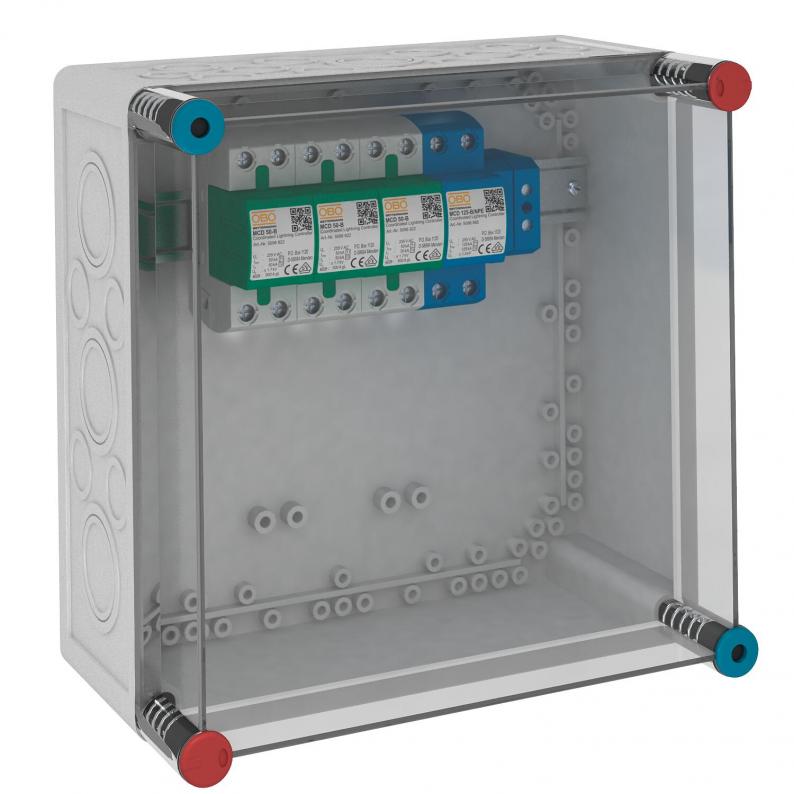

• LightningController MCD 50-B en MCD 125-B/NPE gemonteerd in kunststof behuizing IP65, behuizing verzegelbaar
• Impulsstroom 125 kA (10/350 µs), BET-getest
• Beschermingsniveau < 1,7 kV (L-N) en < 1,5 kV (N-PE)
• Gekapselde, niet uitblazende vonkbanen
• Geschikt voor TN-S- en TT-netsystemen
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging klasse I tot IV.
• LightningController MCD 50-B en MCD 125-B/NPE gemonteerd in kunststof behuizing IP65, behuizing verzegelbaar
• Impulsstroom 125 kA (10/350 µs), BET-getest
• Beschermingsniveau < 1,7 kV (L-N) en < 1,5 kV (N-PE)
• Gekapselde, niet uitblazende vonkbanen
• Geschikt voor TN-S- en TT-netsystemen
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging klasse I tot IV.
Technische gegevens
Technische gegevens
| Netvorm | overige |
|---|---|
| Uitblazend | nee |
| Signalering op het apparaat | geen |
| Beschermingsgraad | IP65 |
| Bliksempiekstroom (10/350) [totaal] | 125 kA |
| Testklasse type 1 | ja |
| Afstandssignalisatie | nee |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Bliksempiekstroom (10/350 μs) | 50 kA |
| Beschermingsniveau [L-N] | ≤1,7 |
| Maximale continuespanning AC | 255 V |
| Nominale afleidstootstroom (8/20 μs) | 50 kA |
| Uitvoering van de polen | 3+N/PE |
| Montagetype | voorgemonteerd in kast |
| Max. netzijdige overstroombeveiliging | 500 |
| Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde | 25 kA |
| Netvorm TN | ja |
| Netvorm TN-C-S | ja |
| Netvorm TN-S | ja |
| Netvorm TT | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 85 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 0→2 |
| Volgstroomblusvermogen (eff) [N-PE] | 25 kA |
| Kortsluitvastheid | 25 kA |
| Aanspreektijd | <100 ns |
| Maximale voorverzekering | 500 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 85 °C |
| Dimensie | 255V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 125 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 10 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 50 mm² |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 9,332 kg CO2e / 1 Stuk |
|---|
