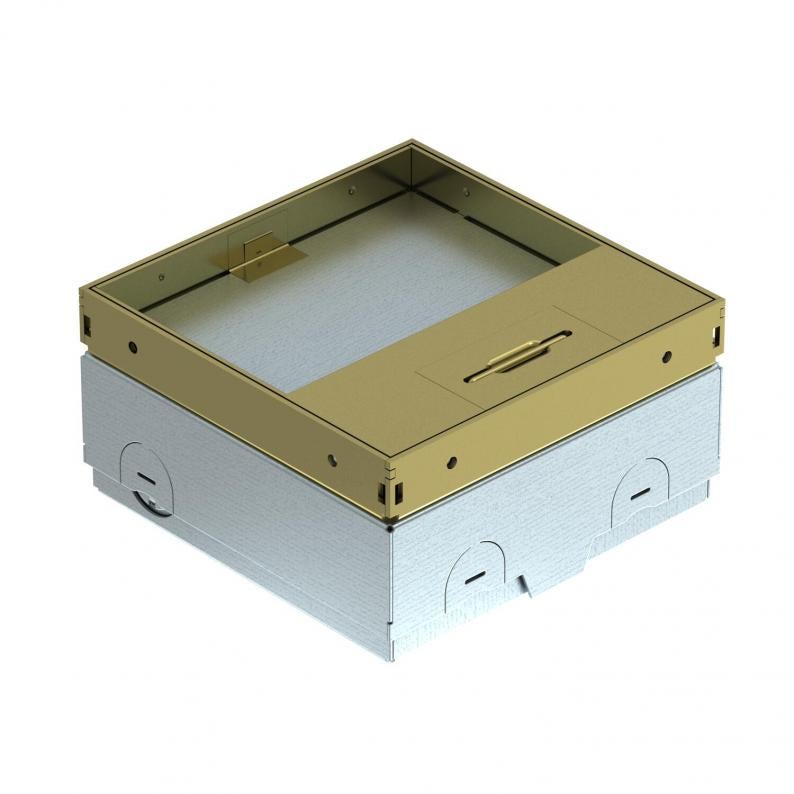

Vloerdoos UDHOME-ONE, met vloerbekledingsuitsparing, leeg, messing
Type UDHOME-ONE GM15
|Art.nr. 7368286
|EAN 4012196874620
Art.nr. / Type
7368286 / UDHOME-ONE GM15
Dekseluitvoering
uitsparing vloerbedekking
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Vierkante vloerdoos voor gebruik in chemisch gereinigde systeem- en gietvloeren binnenshuis. Inbouwbehuizing met voorgeponste invoeropeningen voor buizen (M20/M25). Bovenste deel dankzij 4 nivelleersteunen aanpasbaar aan de bovenkant van de vloerbekleding. De minimale inbouwdiepte is 75 mm, het nivelleringsbereik + 30 mm. Zichtbare delen in messing in de vloerbekleding Deksel met uitsparing vloerbekleding De belastbaarheid van 15 kN is alleen in niet gebruikte toestand gewaarborgd. Lege behuizing voor een Modul 45® installatieapparaat en een datacontactdoos. Bij levering afgesloten met een blindplaat
Bij de inbouw van een 2-voudige VDE-/NF-contactdoos door een montagedrager, is het gebruik van een haakse stekker alleen mogelijk bij een inbouwhoogte van minimaal 90 mm. Gebruik bij een lagere inbouwhoogte rechte stekkers.
Bij de inbouw van een 2-voudige VDE-/NF-contactdoos door een montagedrager, is het gebruik van een haakse stekker alleen mogelijk bij een inbouwhoogte van minimaal 90 mm. Gebruik bij een lagere inbouwhoogte rechte stekkers.
Technische gegevens
Afmetingen
| Lengte | 140 mm |
|---|---|
| Breedte | 140 mm |
| Hoogte | 75 mm |
Technische gegevens
| Vloerhoogte min. | 75 mm |
|---|---|
| Vloerhoogte max. | 105 mm |
| Dekseluitvoering | uitsparing vloerbedekking |
| Dikte vloerbedekking | 15 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | nee |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Aantal inbouwbare apparaten | 2 |
| Afdichtingsinbouwmogelijkheid | nee |
| Geschikt voor ondervloerkanaal | nee |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Geschikt voor nat onderhoud | nee |
| Met uitsparing vloerbekleding | ja |
| Beschermraam vloerbekleding | nee |
| Uitvoering leidinguitlaat | Draaibare snoeruitgang |
| Apparatuurdrager voor opname van inbouwdozen | nee |
| Beschermingsgraad IK-code | IK10 |
| Heavy-duty uitvoering | nee |
| Toelatingen | VDE |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP40 |
| Toepassingsgebied in gebruikte situatie | 6.101.1 droog vloeronderhoud |
| Toepassingsgebied in niet gebruikte situatie | 6.101.1 droog vloeronderhoud |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 15.000 N |
| Openingsmechanisme | Handvat |
| Uitrusting | Lege behuizing |
| Dimensie | 140x140x75 |
| Materiaal | messing |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 10,2787 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 10,2787 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
