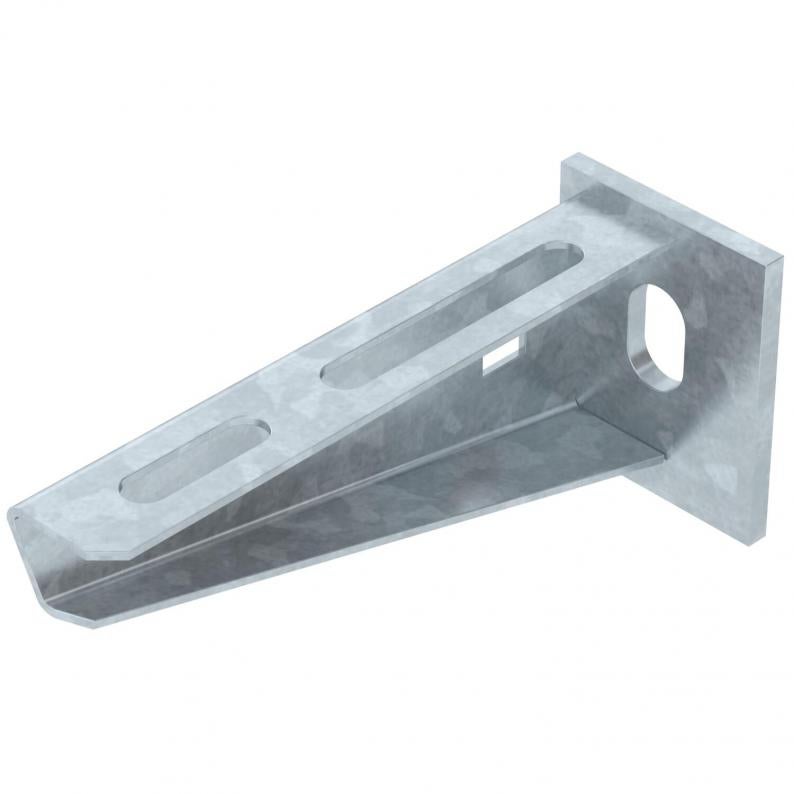

Wand- en profielconsole AW 15 FT

Wand- en profielconsole AW 15 FT

Type AW 15 11 FT
|
Art.nr. 6420656
|
EAN 4012196207077
Alle uitvoeringen weergeven
Art.nr. / Type
Breedte
F in kN

Kl. vpe: 1 Stuks

Stuks

Beschrijving

Lichte wand- en profielconsole met vastgelaste kopplaat.

Bevestiging van console aan U-profiel vanaf een breedte van 400 mm met zeskantbout door beide zijkanten van het profiel. Let wel op het toepassen van het juiste afstandsstuk.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)
  • Verpakking zonder kunststof
  • Verpakking volledig van gerecycled karton

Technische gegevens

Afmetingen

Lengte40 mm
Breedte110 mm
Hoogte50 mm
Maat A40 mm
Maat B110 mm
Afm. H50 mm

Technische gegevens

Functiebehoudja
Roestvast staal, gebeitstnee
Hoekbereik min.90 mm
Hoekbereik max.90 mm
Gatdiameter11 mm
EPD-artikelja
UitvoeringWand- en profielconsole
ROHS-conformja
F in kN1,5 kN
DimensieB110mm
Oppervlakthermisch verzinkt
MateriaalStaal
Kleurzink
ProductserieAW 15 Series
Belastingsdiagram console type AW 15

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting

Toegestane consolebelasting in kN zonder manlast

Belastingscurve met consolelengte in mm

Milieugegevens

Packaging made completely from recycled cardboard.ja
Packaging without plasticja
CO2-voetafdruk (GWP) van wieg tot poort0,3282 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)0,3282 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1
EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Toebehoren

Montagetoebehoren
Type
FRSB 6x12 F

Kl. vpe: 100 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (6)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (4)
Productfoto's (2)
Downloads van 3D-specificaties (2)

Uitvoeringen

Breedte
AW 15 11 FT
Art.nr.
6420656
Breedte
110
F in kN
1,5
Kleur
zink
AW 15 16 FT
Art.nr.
6420664
Breedte
160
F in kN
1,5
Kleur
zink
AW 15 21 FT
Art.nr.
6420680
Breedte
210
F in kN
1,5
Kleur
zink
AW 15 31 FT
Art.nr.
6420710
Breedte
310
F in kN
1,5
Kleur
zink
AW 15 41 FT
Art.nr.
6420745
Breedte
410
F in kN
1,5
Kleur
zink
AW 15 51 FT
Art.nr.
6420788
Breedte
510
F in kN
1,5
Kleur
zink
AW 15 61 FT
Art.nr.
6420826
Breedte
610
F in kN
1,5
Kleur
zink
