Wand- en profielconsole AW 15 FT

Wand- en profielconsole AW 15 FT

Type AW 15 21 FT
|
Art.nr. 6420680
|
EAN 4012196207190
Alle uitvoeringen weergeven
Art.nr. / Type
Breedte
F in kN

Kl. vpe: 1 Stuks

Stuks

Beschrijving

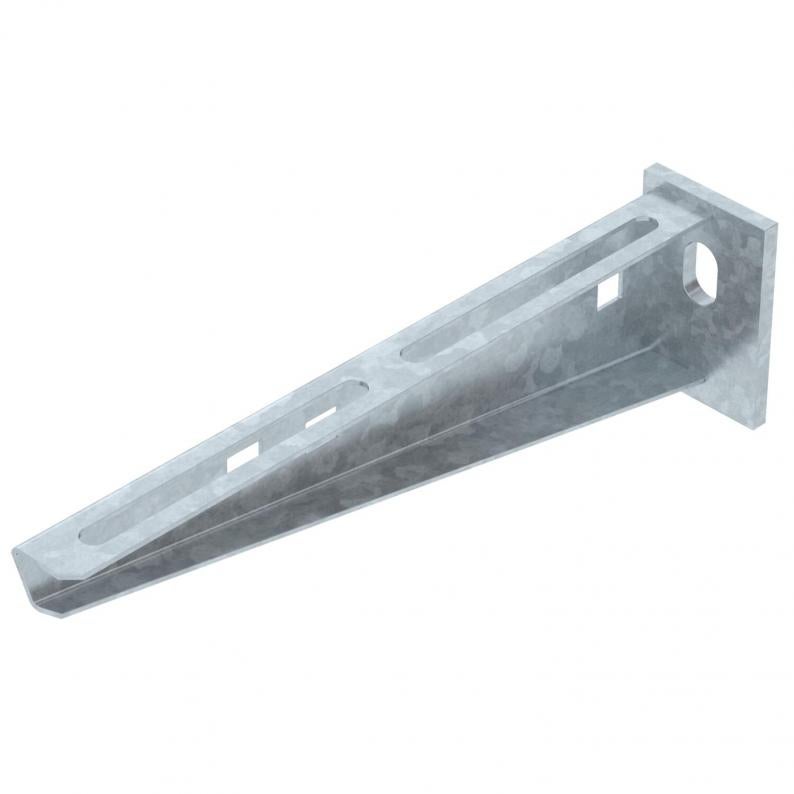

Lichte wand- en profielconsole met vastgelaste kopplaat.

Bevestiging van console aan U-profiel vanaf een breedte van 400 mm met zeskantbout door beide zijkanten van het profiel. Let wel op het toepassen van het juiste afstandsstuk.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Packaging made entirely from recycled cardboard

Technische gegevens

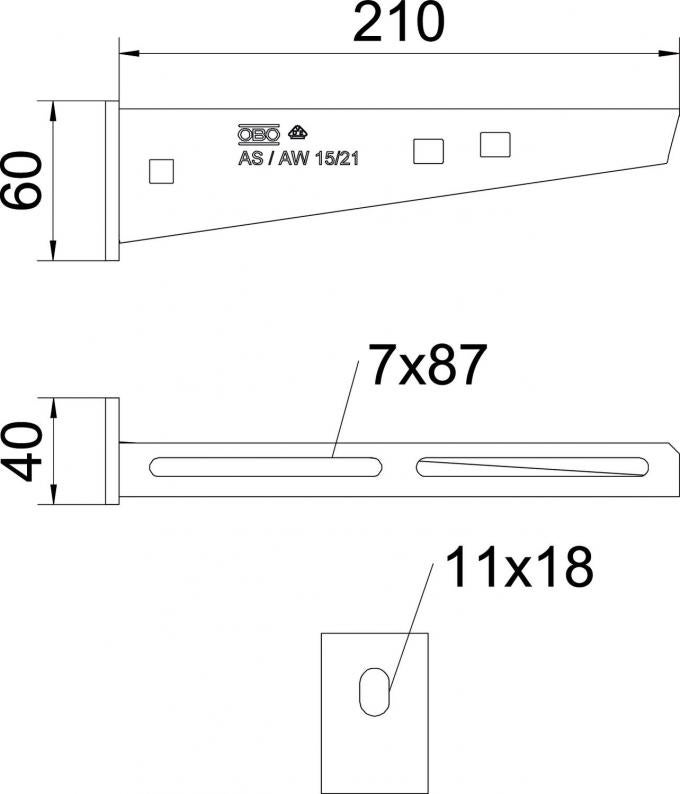

Afmetingen

Lengte40 mm
Breedte210 mm
Hoogte60 mm
Maat A40 mm
Maat B210 mm
Afm. H60 mm
Dimension W210 mm

Technische gegevens

Functiebehoudja
Roestvast staal, gebeitstnee
Hoekbereik min.90 mm
Hoekbereik max.90 mm
Gatdiameter11 mm
EPD-artikelja
UitvoeringWand- en profielconsole
F in kN1,5 kN
DimensieB210mm
Oppervlakthermisch verzinkt
MateriaalStaal
Kleurzink
Belastingsdiagram console type AW 15

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting

Toegestane consolebelasting in kN zonder manlast

Belastingscurve met consolelengte in mm

page.product.environmentalData.environmentalData

Packaging made completely from recycled cardboard.ja
Packaging without plasticja
EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
Unit base EPD1 running metre + mounting system
EPD GWP (outside of the system limits)18.83 kg CO₂e
EPD GWP (disposal phase)1.97 kg CO₂e
EPD GWP (manufacturing phase)81.32 kg CO₂e
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort0,5831 kg CO2e / 1 Stuk

Toebehoren

Montagetoebehoren
Type
FRSB 6x12 F

Kl. vpe: 100 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (7)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (4)
Productfoto's (2)
Downloads van 3D-specificaties (2)

Uitvoeringen

Breedte
AW 15 11 FT
Art.nr.
6420656
Breedte
110
F in kN
1,5
Kleur
zink
AW 15 16 FT
Art.nr.
6420664
Breedte
160
F in kN
1,5
Kleur
zink
AW 15 21 FT
Art.nr.
6420680
Breedte
210
F in kN
1,5
Kleur
zink
AW 15 31 FT
Art.nr.
6420710
Breedte
310
F in kN
1,5
Kleur
zink
AW 15 41 FT
Art.nr.
6420745
Breedte
410
F in kN
1,5
Kleur
zink
AW 15 51 FT
Art.nr.
6420788
Breedte
510
F in kN
1,5
Kleur
zink
AW 15 61 FT
Art.nr.
6420826
Breedte
610
F in kN
1,5
Kleur
zink
