Wand- en profielconsole AW 30 A2

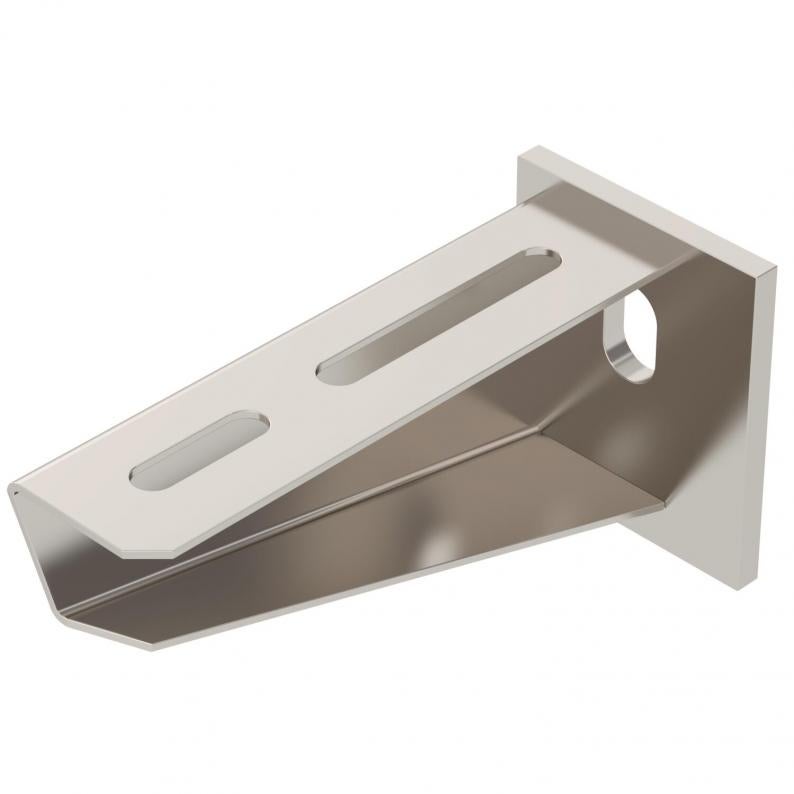

Wand- en profielconsole AW 30 A2

Type AW 30 11 A2
|
Art.nr. 6442803
|
EAN 4012196208937
Alle uitvoeringen weergeven
Art.nr. / Type
Breedte
F in kN

Kl. vpe: 1 Stuks

Stuks

Beschrijving

Middelzware wand- en profielconsole met vastgelaste kopplaat.

Bevestiging van console aan U-profiel vanaf een breedte van 400 mm met zeskantbout door beide zijkanten van het profiel. Let wel op het toepassen van het juiste afstandsstuk.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Wand- en profielconsole
  • U-profiel
  • U-profiel
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Packaging made entirely from recycled cardboard

Technische gegevens

Afmetingen

Lengte50 mm
Breedte110 mm
Hoogte60 mm
Maat A50 mm
Maat B110 mm
Afm. H60 mm

Technische gegevens

Functiebehoudnee
Roestvast staal, gebeitstja
Hoekbereik min.90 mm
Hoekbereik max.90 mm
Gatdiameter11 mm
UitvoeringWand- en profielconsole
F in kN3 kN
DimensieB110mm
Oppervlakblank, nabehandeld
MateriaalRoestvast staal 1.4301
Kleurroestvrij staal
Belastingsdiagram console AW 30

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting

Toegestane consolebelasting in kN zonder manlast

Belastingscurve met consolelengte in mm

page.product.environmentalData.environmentalData

Packaging made completely from recycled cardboard.ja
Packaging without plasticja
EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
Unit base EPD1 running metre + mounting system
EPD GWP (outside of the system limits)18.83 kg CO₂e
EPD GWP (disposal phase)1.97 kg CO₂e
EPD GWP (manufacturing phase)81.32 kg CO₂e
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort1,1282 kg CO2e / 1 Stuk

Toebehoren

Montagetoebehoren
Type
FRSB 6x12 A2

Kl. vpe: 100 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (1)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
AW 30 11 A2
Art.nr.
6442803
Breedte
110
F in kN
3
Kleur
roestvrij staal
AW 30 21 A2
Art.nr.
6442838
Breedte
210
F in kN
3
Kleur
roestvrij staal
AW 30 31 A2
Art.nr.
6442854
Breedte
310
F in kN
3
Kleur
roestvrij staal
AW 30 41 A2
Art.nr.
6442870
Breedte
410
F in kN
3
Kleur
roestvrij staal
AW 30 51 A2
Art.nr.
6442897
Breedte
510
F in kN
3
Kleur
roestvrij staal
AW 30 61 A2
Art.nr.
6442919
Breedte
610
F in kN
3
Kleur
roestvrij staal
