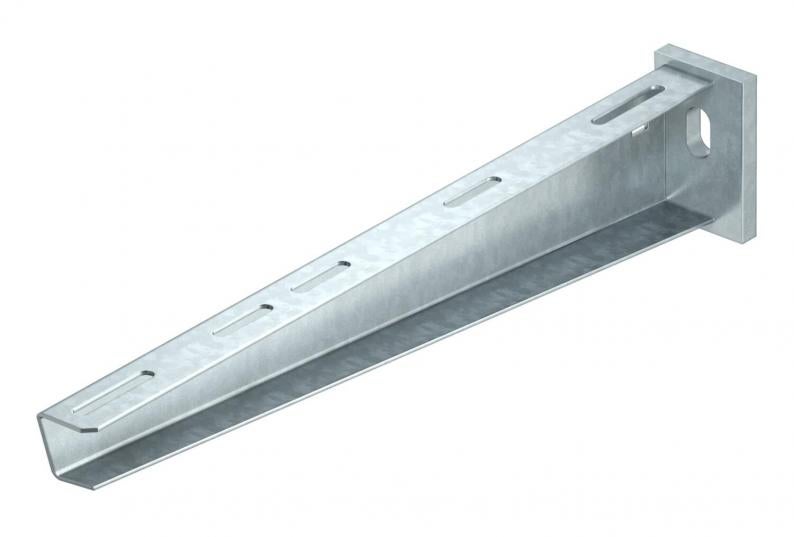

Wand- en profielconsole AW 30 FT

Wand- en profielconsole AW 30 FT

Type AW 30 41 FT
|
Art.nr. 6419763
|
EAN 4012196206834
Alle uitvoeringen weergeven
Art.nr. / Type
Breedte
F in kN

Kl. vpe: 1 Stuks

Stuks

Beschrijving

Middelzware wand- en profielconsole met vastgelaste kopplaat.

Bevestiging van console aan U-profiel vanaf een breedte van 400 mm met zeskantbout door beide zijkanten van het profiel. Let wel op het toepassen van het juiste afstandsstuk.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Packaging made entirely from recycled cardboard

Technische gegevens

Afmetingen

Lengte50 mm
Breedte410 mm
Hoogte80 mm
Maat A50 mm
Maat B410 mm
Afm. H80 mm

Technische gegevens

Functiebehoudja
Roestvast staal, gebeitstnee
Hoekbereik min.90 mm
Hoekbereik max.90 mm
Gatdiameter13 mm
EPD-artikelja
UitvoeringWand- en profielconsole
F in kN3 kN
DimensieB410mm
Oppervlakthermisch verzinkt
MateriaalStaal
Kleurzink
Belastingsdiagram console AW 30

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting

Toegestane consolebelasting in kN zonder manlast

Belastingscurve met consolelengte in mm

page.product.environmentalData.environmentalData

Packaging made completely from recycled cardboard.ja
Packaging without plasticja
EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
Unit base EPD1 running metre + mounting system
EPD GWP (outside of the system limits)18.83 kg CO₂e
EPD GWP (disposal phase)1.97 kg CO₂e
EPD GWP (manufacturing phase)81.32 kg CO₂e
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort1,9601 kg CO2e / 1 Stuk

Toebehoren

Montagetoebehoren
Type
FRSB 6x12 F

Kl. vpe: 100 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (5)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (4)
Productfoto's (2)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
AW 30 11 FT
Art.nr.
6419704
Breedte
110
F in kN
3
Kleur
zink
AW 30 16 FT
Art.nr.
6419712
Breedte
160
F in kN
3
Kleur
zink
AW 30 21 FT
Art.nr.
6419720
Breedte
210
F in kN
3
Kleur
zink
AW 30 31 FT
Art.nr.
6419747
Breedte
310
F in kN
3
Kleur
zink
AW 30 41 FT
Art.nr.
6419763
Breedte
410
F in kN
3
Kleur
zink
AW 30 51 FT
Art.nr.
6419798
Breedte
510
F in kN
3
Kleur
zink
AW 30 61 FT
Art.nr.
6419828
Breedte
610
F in kN
3
Kleur
zink
AW 30 71 FT
Art.nr.
6419836
Breedte
710
F in kN
3
Kleur
zink
