Wand- en profielconsole MWA 12 FS

Wand- en profielconsole MWA 12 FS

Type MWA 12 11S FS
|
Art.nr. 6424716
|
EAN 4012196636853
Alle uitvoeringen weergeven
Art.nr. / Type
Breedte
F in kN

Kl. vpe: 1 Stuks

Stuks

Beschrijving

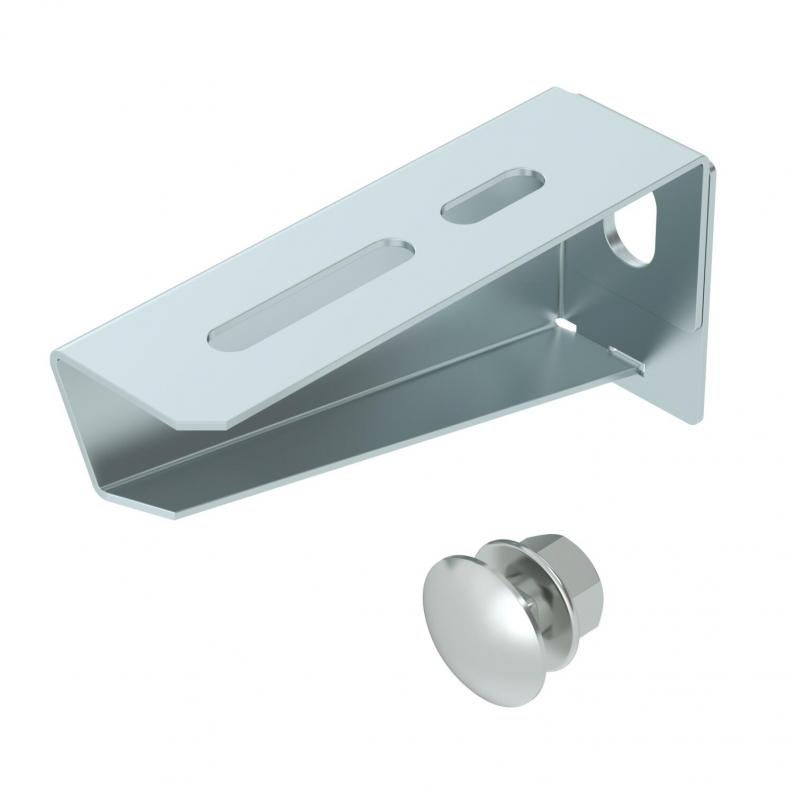

Lichte wand- en profielconsole in geplooide uitvoering.

Inclusief bout M10 x 25 voor montage aan U-profielen.

  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • CO₂ footprint (PCF)
  • Packaging made entirely from recycled cardboard

Technische gegevens

Afmetingen

Lengte32,5 mm
Breedte110 mm
Hoogte53 mm
Maat A32,5 mm
Maat B110 mm
Afm. H53 mm
Dimension W110 mm

Technische gegevens

Functiebehoudja
Roestvast staal, gebeitstnee
Hoekbereik min.90 mm
Hoekbereik max.90 mm
Gatdiameter11 mm
UitvoeringWand- en profielconsole
F in kN1,2 kN
DimensieB110mm
Oppervlakbandverzinkt
MateriaalStaal
Kleurzink
Belastingdiagram console type MWA 12

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting

Toegestane consolebelasting in kN zonder manlast

Belastingscurve met consolelengte in mm

page.product.environmentalData.environmentalData

Packaging made completely from recycled cardboard.ja
CO2-voetafdruk (GWP) van wieg tot poort0,4573 kg CO2e / 1 Stuk

Toebehoren

Montagetoebehoren

Art.nr. 6424548

Snelbevestiging
Type
FCM F

Kl. vpe: 50 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (5)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (1)
Downloads van 3D-specificaties (2)

Uitvoeringen

Breedte
MWA 12 11S FS
Art.nr.
6424716
Breedte
110
F in kN
1,2
Kleur
zink
MWA 12 21S FS
Art.nr.
6424732
Breedte
210
F in kN
1,2
Kleur
zink
MWA 12 31S FS
Art.nr.
6424740
Breedte
310
F in kN
1,2
Kleur
zink
MWA 12 41S FS
Art.nr.
6424759
Breedte
410
F in kN
1,2
Kleur
zink
