Wand- en profielconsole MWAG 12 FS

Wand- en profielconsole MWAG 12 FS

Type MWAG 12 31 FS
|
Art.nr. 6424616
|
EAN 4012196325337
Alle uitvoeringen weergeven
Art.nr. / Type
Breedte
F in kN

Kl. vpe: 1 Stuks

Stuks

Beschrijving

Lichte wand- en profielconsole in gekantelde uitvoering voor schroefloze bevestiging van een draadgoot.

Inclusief bout M10 x 25 voor montage aan U-profielen.

  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Wand- en profielconsole
  • U-profiel
  • U-profiel
  • U-profiel
  • montagevriendelijke bouwdelen
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
  • Packaging made entirely from recycled cardboard

Technische gegevens

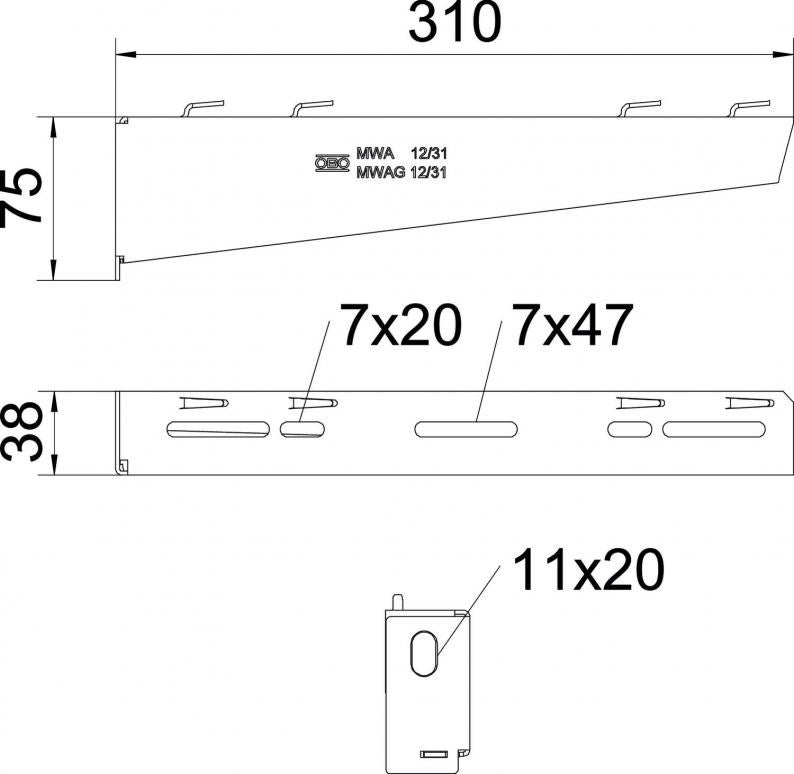

Afmetingen

Lengte38,5 mm
Breedte310 mm
Hoogte75 mm
Maat A38,5 mm
Maat B310 mm
Afm. H75 mm

Technische gegevens

Functiebehoudnee
Roestvast staal, gebeitstnee
voorbreedte min.300
voorbreedte max.300 mm
Hoekbereik min.90 mm
Hoekbereik max.90 mm
Gatdiameter11 mm
UitvoeringWand- en profielconsole
F in kN1,2 kN
DimensieB310mm
Oppervlakbandverzinkt
MateriaalStaal
Kleurzink
Belastingsdiagram console type MWAG 12

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting

Toegestane consolebelasting in kN zonder manlast

Belastingscurve met consolelengte in mm

page.product.environmentalData.environmentalData

Packaging made completely from recycled cardboard.ja
EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
Unit base EPD1 running metre + mounting system
EPD GWP (outside of the system limits)18.83 kg CO₂e
EPD GWP (disposal phase)1.97 kg CO₂e
EPD GWP (manufacturing phase)81.32 kg CO₂e
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort1,3812 kg CO2e / 1 Stuk

Toebehoren

Montagetoebehoren
Type
FRSB 6x12 F

Kl. vpe: 100 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (2)

Uitvoeringen

Breedte
MWAG 12 11 FS
Art.nr.
6424600
Breedte
110
F in kN
1,2
Kleur
zink
MWAG 12 21 FS
Art.nr.
6424608
Breedte
210
F in kN
1,2
Kleur
zink
MWAG 12 31 FS
Art.nr.
6424616
Breedte
310
F in kN
1,2
Kleur
zink
MWAG 12 41 FS
Art.nr.
6424624
Breedte
410
F in kN
1,2
Kleur
zink
