Wand- en profielconsole MWAG 12 FS

Wand- en profielconsole MWAG 12 FS

Type MWAG 12 41 FS
|
Art.nr. 6424624
|
EAN 4012196325634
Alle uitvoeringen weergeven
Art.nr. / Type
Breedte
F in kN

Kl. vpe: 1 Stuks

Stuks

Beschrijving

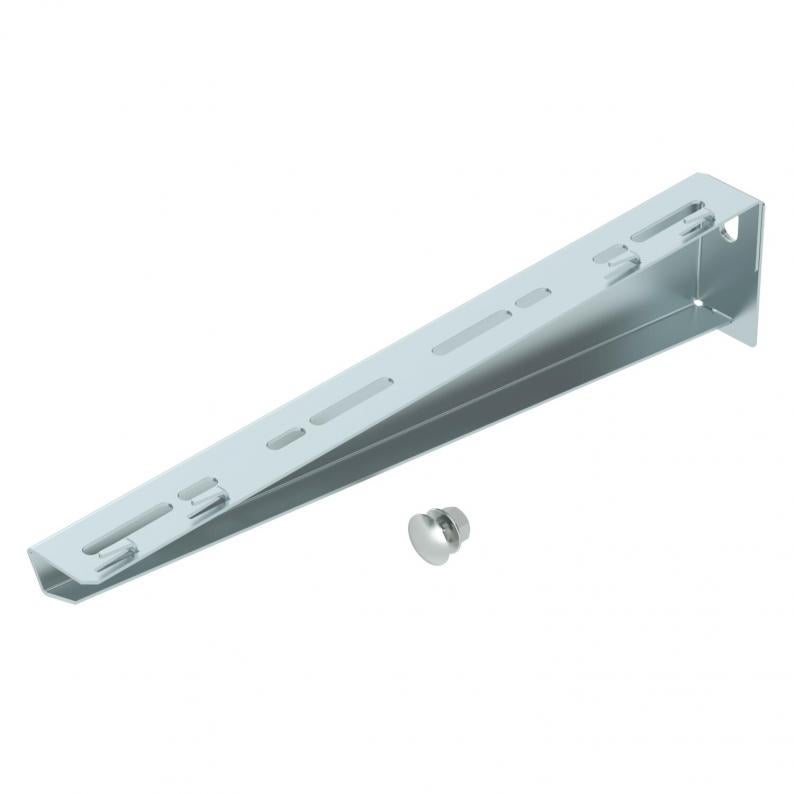

Lichte wand- en profielconsole in gekantelde uitvoering voor schroefloze bevestiging van een draadgoot.

Inclusief bout M10 x 25 voor montage aan U-profielen.

  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Wand- en profielconsole
  • U-profiel
  • U-profiel
  • U-profiel
  • montagevriendelijke bouwdelen
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)
  • Verpakking volledig van gerecycled karton

Technische gegevens

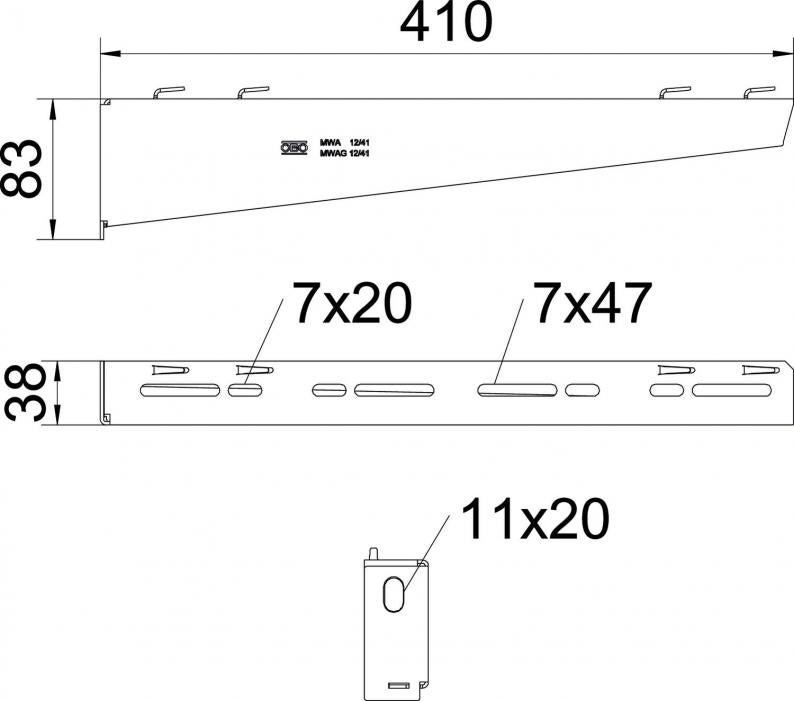

Afmetingen

Lengte38 mm
Breedte410 mm
Hoogte83 mm
Maat A38 mm
Maat B410 mm
Afm. H83 mm

Technische gegevens

Functiebehoudnee
Roestvast staal, gebeitstnee
voorbreedte min.400
voorbreedte max.400 mm
Hoekbereik min.90 mm
Hoekbereik max.90 mm
Gatdiameter11 mm
UitvoeringWand- en profielconsole
ROHS-conformja
F in kN1,2 kN
DimensieB410mm
Oppervlakbandverzinkt
MateriaalStaal
Kleurzink
ProductserieMWA Series
Belastingsdiagram console type MWAG 12

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting

Toegestane consolebelasting in kN zonder manlast

Belastingscurve met consolelengte in mm

Milieugegevens

Packaging made completely from recycled cardboard.ja
CO2-voetafdruk (GWP) van wieg tot poort2,0135 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)2,0135 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1
EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Toebehoren

Montagetoebehoren
Type
FRSB 6x12 F

Kl. vpe: 100 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
MWAG 12 11 FS
Art.nr.
6424600
Breedte
110
F in kN
1,2
Kleur
zink
MWAG 12 21 FS
Art.nr.
6424608
Breedte
210
F in kN
1,2
Kleur
zink
MWAG 12 31 FS
Art.nr.
6424616
Breedte
310
F in kN
1,2
Kleur
zink
MWAG 12 41 FS
Art.nr.
6424624
Breedte
410
F in kN
1,2
Kleur
zink
