Wand- en profielconsole MWAM 12
Type MWAM 12 11 FS
|Art.nr. 6424550
|EAN 4012195438526
Art.nr. / Type
Breedte
F in kN
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

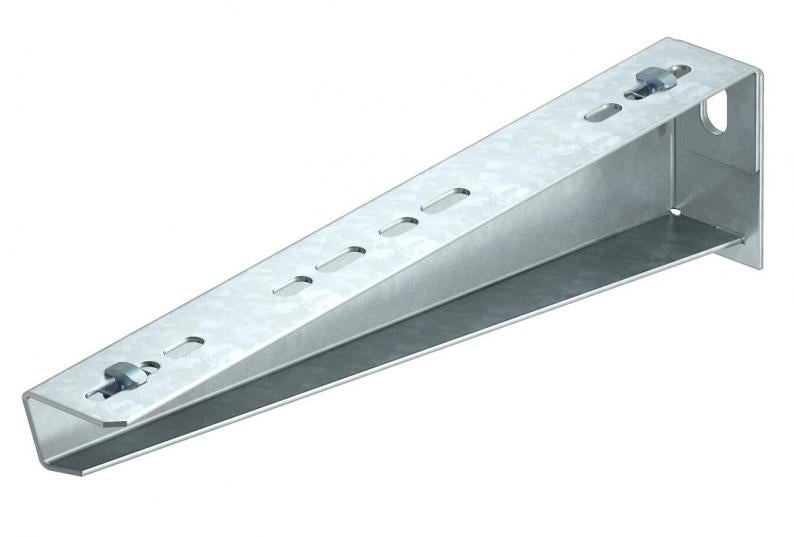

Lichte wand- en profielconsole, inclusief snelbevestiging, in geplooide uitvoering voor de toepassinge bij kabelgoten type RKSM.
Wand- en profielconsole MWAM.. inclusief:
1. Twee voorgemonteerde snelbevestigingen voor snelle montage van de kabelgoot. 2. Platkopbout M10 x 25 voor montage aan U-profielen.
Technische gegevens
Afmetingen
| Lengte | 32,5 mm |
|---|---|
| Breedte | 110 mm |
| Hoogte | 53 mm |
| Maat A | 32,5 mm |
| Maat B | 110 mm |
| Afm. H | 53 mm |
| Dimension W | 110 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Roestvast staal, gebeitst | nee |
| Hoekbereik min. | 90 mm |
| Hoekbereik max. | 90 mm |
| Gatdiameter | 11 mm |
| Uitvoering | Wand- en profielconsole |
| F in kN | 1,2 kN |
| Dimensie | B110mm |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Belastingscurve met consolelengte in mm
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,5312 kg CO2e / 1 Stuk |
|---|
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (4)
Productfoto's (1)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Breedte
F in kN
Kleur
Art.nr.
MWAM 12 11 FS
110
1,2
zink
6424550
MWAM 12 21 FS
210
1,2
zink
6424552
MWAM 12 31 FS
310
1,2
zink
6424554
MWAM 12 41 FS
410
1,2
zink
6424556
Breedte
MWAM 12 11 FS
Art.nr.
6424550
Breedte
110
F in kN
1,2
Kleur
zink
MWAM 12 21 FS
Art.nr.
6424552
Breedte
210
F in kN
1,2
Kleur
zink
MWAM 12 31 FS
Art.nr.
6424554
Breedte
310
F in kN
1,2
Kleur
zink
MWAM 12 41 FS
Art.nr.
6424556
Breedte
410
F in kN
1,2
Kleur
zink
