Wandconsole AW 80

Wandconsole AW 80

Type AW 80 21 FT
|
Art.nr. 6417752
|
EAN 4012196203475
Alle uitvoeringen weergeven
Art.nr. / Type
Breedte
F in kN

Kl. vpe: 1 Stuks

Stuks

Beschrijving

Zware wandconsole met vastgelaste kopplaat.

Bij de bevestiging van kabelgoten en -ladders met platkopbouten M6 dienen grote sluitringen afzonderlijk besteld te worden (gaten in console zijn 9 x ..).

  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Wand- en profielconsole
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

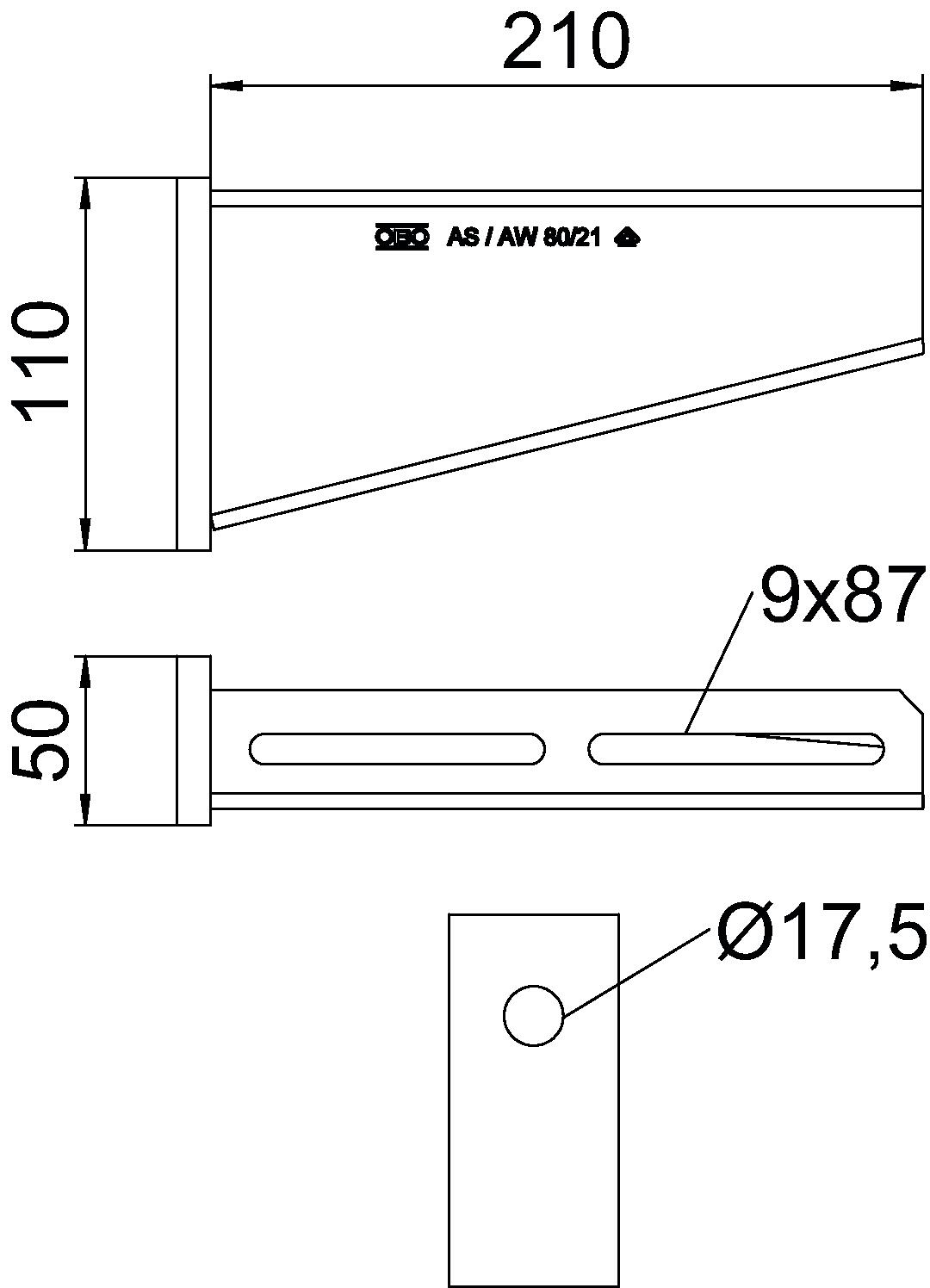

Afmetingen

Lengte50 mm
Breedte210 mm
Hoogte110 mm
Maat A50 mm
Maat B210 mm
Afm. H110 mm

Technische gegevens

Functiebehoudnee
Roestvast staal, gebeitstnee
Hoekbereik min.90 mm
Hoekbereik max.90 mm
Gatdiameter17,5 mm
UitvoeringWand- en profielconsole
F in kN8 kN
DimensieB210mm
Oppervlakthermisch verzinkt
MateriaalStaal
Kleurzink
ProductserieAW 80 Series
Belastingsdiagram console type AW 80

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting

Toegestane consolebelasting in kN zonder manlast

Belastingscurve met consolelengte in mm

Milieugegevens

EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort2,6672 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)2,6672 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Units
Declared Unit Quantity (LCA)1

Toebehoren

Montagetoebehoren
Type
FRSB 6x12 F

Kl. vpe: 100 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (1)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
AW 80 21 FT
Art.nr.
6417752
Breedte
210
F in kN
8
AW 80 31 FT
Art.nr.
6417779
Breedte
310
F in kN
8
AW 80 41 FT
Art.nr.
6417795
Breedte
410
F in kN
8
