Wandconsole AW 80
Type AW 80 31 FT
|Art.nr. 6417779
|EAN 4012196203536
Art.nr. / Type
Breedte
F in kN
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

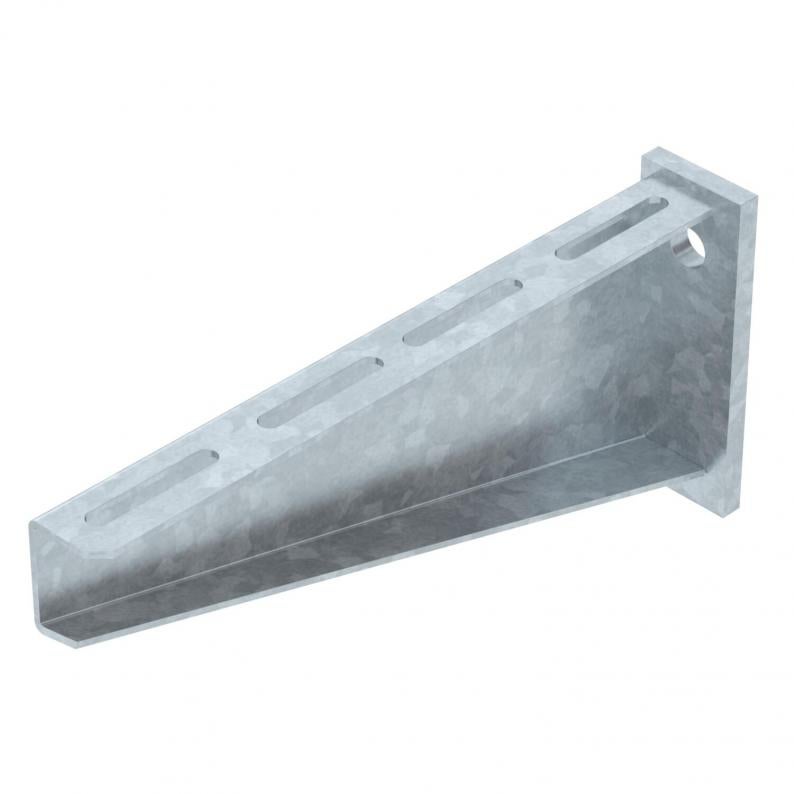

Zware wandconsole met vastgelaste kopplaat.
Bij de bevestiging van kabelgoten en -ladders met platkopbouten M6 dienen grote sluitringen afzonderlijk besteld te worden (gaten in console zijn 9 x ..).
Technische gegevens

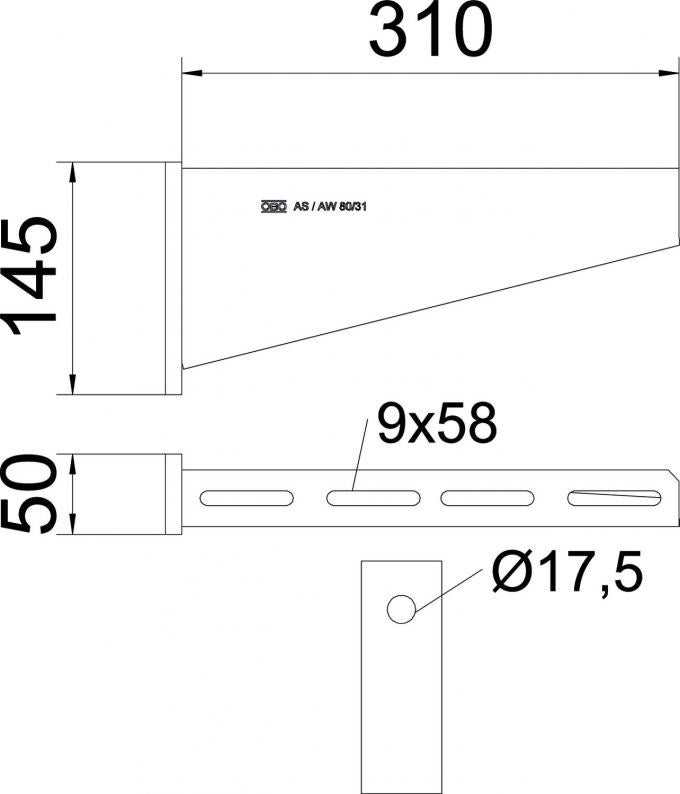

Afmetingen
| Lengte | 50 mm |
|---|---|
| Breedte | 310 mm |
| Hoogte | 145 mm |
| Maat A | 50 mm |
| Maat B | 310 mm |
| Afm. H | 145 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Roestvast staal, gebeitst | nee |
| Hoekbereik min. | 90 mm |
| Hoekbereik max. | 90 mm |
| Gatdiameter | 17,5 mm |
| Uitvoering | Wand- en profielconsole |
| F in kN | 8 kN |
| Dimensie | B310mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Belastingscurve met consolelengte in mm
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 3,9178 kg CO2e / 1 Stuk |
|---|
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Breedte
F in kN
Art.nr.
AW 80 21 FT
210
8
6417752
AW 80 31 FT
310
8
6417779
AW 80 41 FT
410
8
6417795
Breedte
AW 80 21 FT
Art.nr.
6417752
Breedte
210
F in kN
8
AW 80 31 FT
Art.nr.
6417779
Breedte
310
F in kN
8
AW 80 41 FT
Art.nr.
6417795
Breedte
410
F in kN
8
