Kabeldoos X16 met hoofdleidingaftakklem
Type X16 H35 GNP5 LGR
Art.nr. 2005316
EAN 4012196585878
Art.nr. / Type
Binnenafmetingen
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

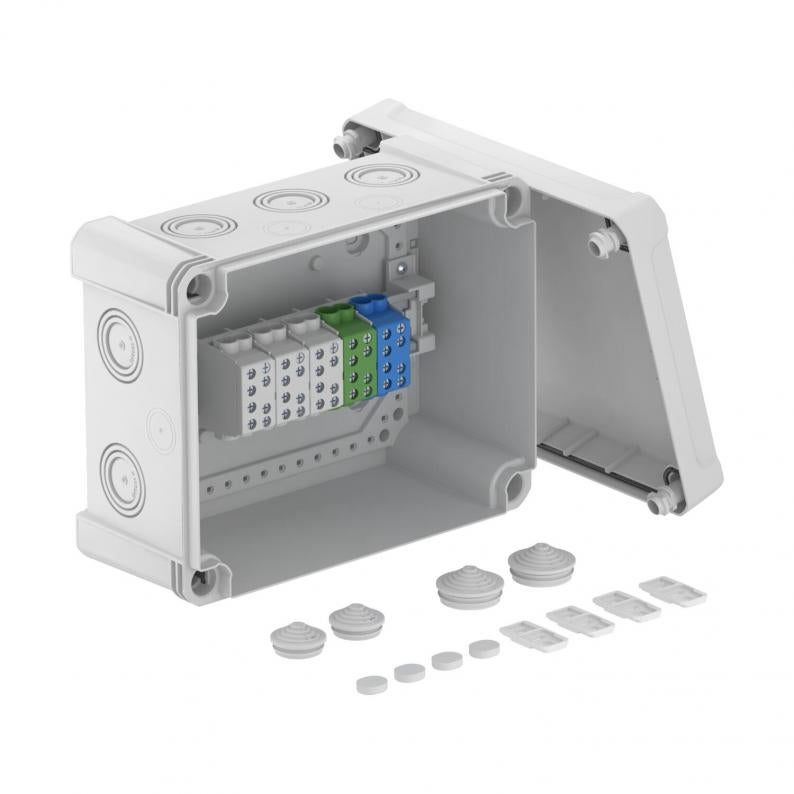

Kabeldozen voor verbinden van kabels en leidingen in binnenopstelling en buitenopstelling. Rechthoekig model met doorbreekinvoeren. Geschikt voor de wand-/plafondmontage met de mogelijkheid tot buitenbevestiging, binnenbevestiging of montage via het hoekelement. Bijzonder slagvast met IK09. Deksel met snelsluiting, verzegelbaar. Gefabriceerd van halogeenvrij en UV-bestendig materiaal.Inclusief 5-polige hoofdleidingaftakklem, elk met 2 x 35 mm² + 2 x 25 mm² geleideraansluitingsdoorsneden per pool.
Kabeldozen conform NEN-EN-IEC 60670. Moeilijk ontvlambaar volgens NEN-EN-IEC 60695-2-11, testtemperatuur 650 °C. Slagvastheid IK09 conform NEN-EN 50102. Beschermingsgraad IP67 conform NEN-EN-IEC 60529.
Er wordt extra een 5-polige hoofdleidingsaftakklem met 2 x 35 mm² + 2 x 25 mm² aderaansluitdoorsneden per pool meegeleverd.
Kabeldozen conform NEN-EN-IEC 60670. Moeilijk ontvlambaar volgens NEN-EN-IEC 60695-2-11, testtemperatuur 650 °C. Slagvastheid IK09 conform NEN-EN 50102. Beschermingsgraad IP67 conform NEN-EN-IEC 60529.
Er wordt extra een 5-polige hoofdleidingsaftakklem met 2 x 35 mm² + 2 x 25 mm² aderaansluitdoorsneden per pool meegeleverd.
Technische gegevens

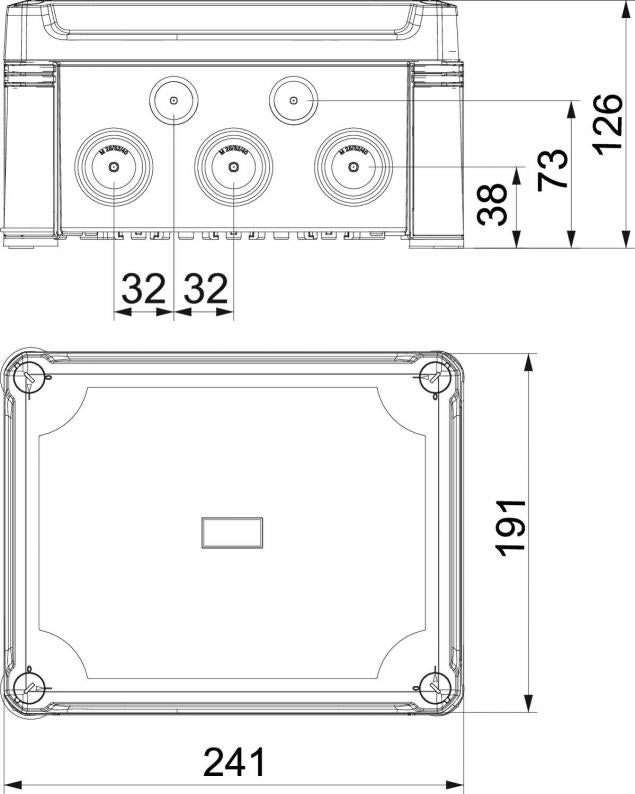

Afmetingen
| Lengte | 241 mm |
|---|---|
| Breedte | 191 mm |
| Hoogte | 126 mm |
| Binnenafmetingen | 227x177x110 mm |
Technische gegevens
| Slagvast | ja |
|---|---|
| Halogeenvrij | ja |
| Glasvezelversterkt | ja |
| Aantal invoeren | 10 |
| Invoer achteraan | nee |
| Transparante deksel | nee |
| Beschermingsgraad | IP67 |
| Nominale spanning | 750 V |
| Rijgbaar | ja |
| Met deksel | ja |
| Verzegelbaar | ja |
| Soort invoer | Deelmembraam afsnijdbaar |
| Nominale isolatiespanning Ui | 750 V |
| Explosieveilige uitvoering | nee |
| Soort doorvoer behuizing | Voorgeperst gat |
| Met afscherming | nee |
| Weersbestendig | ja |
| Beschermingsgraad IK-code | IK09 |
| max. Aderdiameter | 35 mm² |
| Nominale doorsnede min. | 6 mm² |
| Nominale doorsnede max. | 16 mm² |
| Vorm | Rechthoekig |
| Uitrusting | zonder |
| Deksel | niet transparant |
| Dekselbevestiging | geschroefd |
| ROHS-conform | exempt |
| Montagetype | Wand-/plafondmontage |
| Temperatuurbereik min. | -25 °C |
| Temperatuurbereik max. | 65 °C |
| Vlambestendig | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C |
| Dimensie | 241x191x126 |
| Materiaal | Polycarbonaat |
| Kleur | lichtgrijs; RAL 7035 |
| Productserie | X series |
Milieugegevens
| Packaging made completely from recycled cardboard | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 3,294 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 3,294 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
