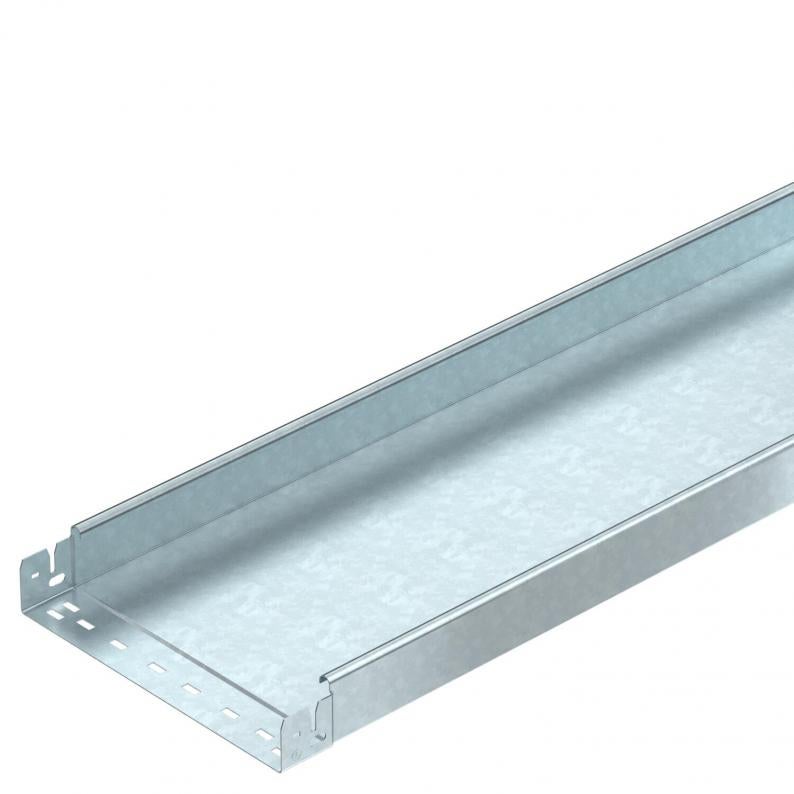

Kabelgoot MKS-Magic® 60 ongeperforeerd FT
Type MKSMU 630 FT
Art.nr. 6059254
EAN 4012195831440
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
Ongeperforeerde kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 300 mm |
| Hoogte | 60 mm |
| Maat B | 300 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | nee |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 178 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | nee |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 17800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 60x300x3050 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Effectieve lengte | 3000 mm |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | MKSM Series |
Belastingen
| Steunafstand 1,5 m | 1,5 kN/m |
|---|---|
| Steunafstand 1,75 m | 1,25 kN/m |
| Steunafstand 2,0 m | 1 kN/m |
| Steunafstand 2,5 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 8,3883 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,3883 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
MKSMU 610 FT
3050
100
60
nee
1
thermisch verzinkt
Staal
zink
6059248
MKSMU 615 FT
3050
150
60
nee
1
thermisch verzinkt
Staal
zink
6059250
MKSMU 620 FT
3050
200
60
nee
1
thermisch verzinkt
Staal
zink
6059252
MKSMU 630 FT
3050
300
60
nee
1
thermisch verzinkt
Staal
zink
6059254
MKSMU 640 FT
3050
400
60
nee
1
thermisch verzinkt
Staal
zink
6059256
MKSMU 650 FT
3050
500
60
nee
1
thermisch verzinkt
Staal
zink
6059258
MKSMU 660 FT
3050
600
60
nee
1
thermisch verzinkt
Staal
zink
6059260
Breedte
MKSMU 610 FT
Art.nr.
6059248
Lengte
3050
Breedte
100
Hoogte
60
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSMU 615 FT
Art.nr.
6059250
Lengte
3050
Breedte
150
Hoogte
60
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSMU 620 FT
Art.nr.
6059252
Lengte
3050
Breedte
200
Hoogte
60
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSMU 630 FT
Art.nr.
6059254
Lengte
3050
Breedte
300
Hoogte
60
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSMU 640 FT
Art.nr.
6059256
Lengte
3050
Breedte
400
Hoogte
60
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSMU 650 FT
Art.nr.
6059258
Lengte
3050
Breedte
500
Hoogte
60
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSMU 660 FT
Art.nr.
6059260
Lengte
3050
Breedte
600
Hoogte
60
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
