Beugelklem 2056 U-voet 2-voudig, kunststof drukwand, FT
Type BS-U2-K-12 FT
|Art.nr. 1186703
|EAN 4012196850747
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving

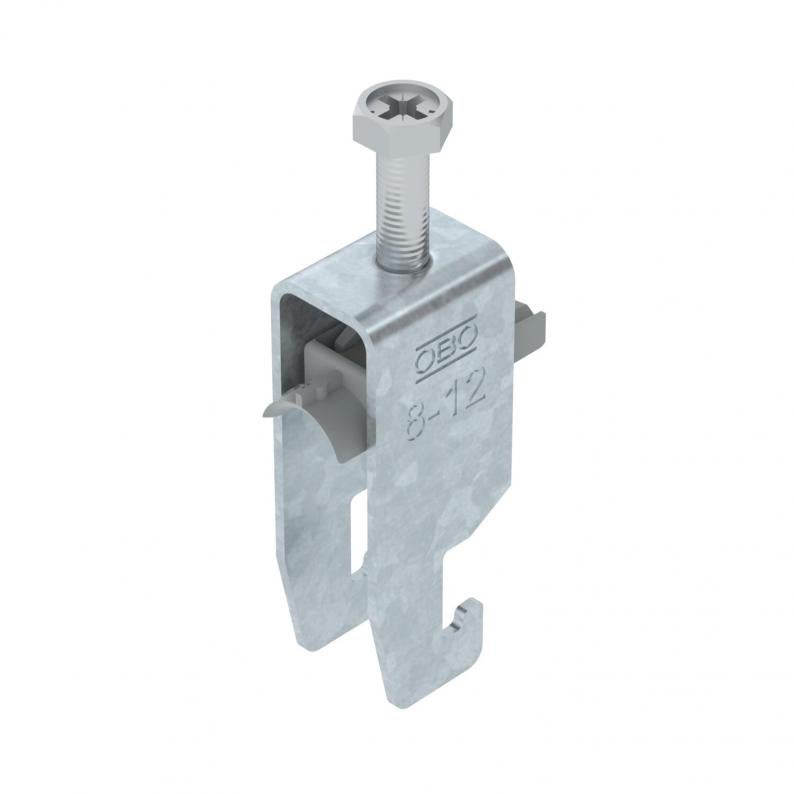

Beugelklem met F-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 2 afzonderlijke kabels aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 17 mm |
| Hoogte | 57 mm |
| Maat L | 47 mm |
| Maat A | 22,5 mm |
| Maat B | 17 mm |
| Afm. H | 57 mm |
| Maat t | 1,5 mm |
| Maat C | 34 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 8 mm |
| voor buisdiameter max. | 12 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 18 mm |
| voorrail met sleufbreedte (met interval) max. | 22 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met kunststof tegenwand | ja |
| Lengte buitenmaat | 34 mm |
| Aantal kabels/ buizen | 2 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 8 mm |
| Spanbereik D max. | 12 mm |
| Dimensie | 08-12mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| met tegenwand | nee |
| Materiaal van de bak | Kunststof |
| Materiaalkwaliteit van de bak | Polypropyleen |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,125 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-U2-K-12 FT
3
8
12
1186703
BS-U2-K-16 FT
3
12
16
1186710
BS-U2-K-22 FT
3
16
22
1186717
BS-U2-K-28 FT
3
22
28
1186723
BS-U2-K-34 FT
3
28
34
1186730
BS-U2-K-40 FT
3
34
40
1186737
BS-U2-K-46 FT
5
40
46
1186743
BS-U2-K-52 FT
5
46
52
1186750
BS-U2-K-58 FT
5
52
58
1186757
BS-U2-K-64 FT
5
58
64
1186763
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-U2-K-12 FT
Art.nr.
1186703
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-U2-K-16 FT
Art.nr.
1186710
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-U2-K-22 FT
Art.nr.
1186717
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-U2-K-28 FT
Art.nr.
1186723
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-U2-K-34 FT
Art.nr.
1186730
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-U2-K-40 FT
Art.nr.
1186737
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-U2-K-46 FT
Art.nr.
1186743
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-U2-K-52 FT
Art.nr.
1186750
max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
BS-U2-K-58 FT
Art.nr.
1186757
max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
BS-U2-K-64 FT
Art.nr.
1186763
max. Aandraaimoment
5
Spanbereik D min.
58
Spanbereik D max.
64
