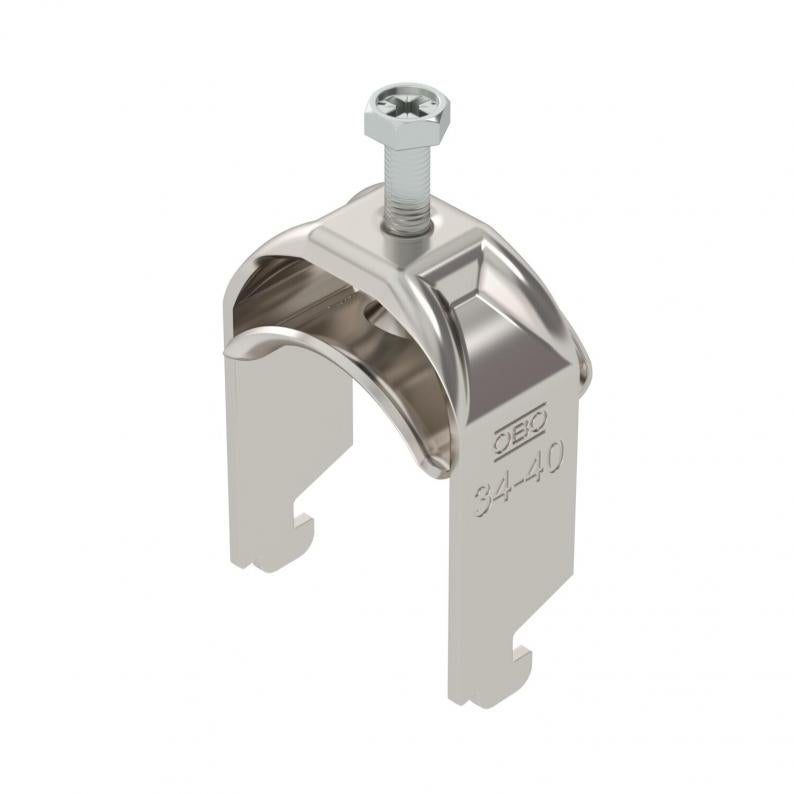

Beugelklem 2056 N-voet 1-voudig, metalen drukwand, A2
Type BS-N1-M-40 A2
|Art.nr. 1188386
|EAN 4012197417772
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 25 Stuks
25Stuks
Stuks
Beschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 11 - 12 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 45 mm |
| Hoogte | 66 mm |
| Maat L | 34 mm |
| Maat A | 22,5 mm |
| Maat B | 45 mm |
| Afm. H | 66 mm |
| Maat t | 2 mm |
| Maat C | 33 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 2 mm |
|---|---|
| voor buisdiameter min. | 34 mm |
| voor buisdiameter max. | 40 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 11 mm |
| voorrail met sleufbreedte (met interval) max. | 12 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met kunststof tegenwand | nee |
| met metalen bak | ja |
| Lengte buitenmaat | 33 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | roestvast staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 34 mm |
| Spanbereik D max. | 40 mm |
| Dimensie | 34-40mm |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,428 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (2)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-N1-M-12 A2
3
8
12
1188371
BS-N1-M-16 A2
3
12
16
1188374
BS-N1-M-22 A2
3
16
22
1188377
BS-N1-M-28 A2
3
22
28
1188380
BS-N1-M-34 A2
3
28
34
1188383
BS-N1-M-40 A2
3
34
40
1188386
BS-N1-M-46 A2
5
40
46
1188389
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-N1-M-12 A2
Art.nr.
1188371
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-N1-M-16 A2
Art.nr.
1188374
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-N1-M-22 A2
Art.nr.
1188377
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-N1-M-28 A2
Art.nr.
1188380
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-N1-M-34 A2
Art.nr.
1188383
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-N1-M-40 A2
Art.nr.
1188386
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-N1-M-46 A2
Art.nr.
1188389
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
