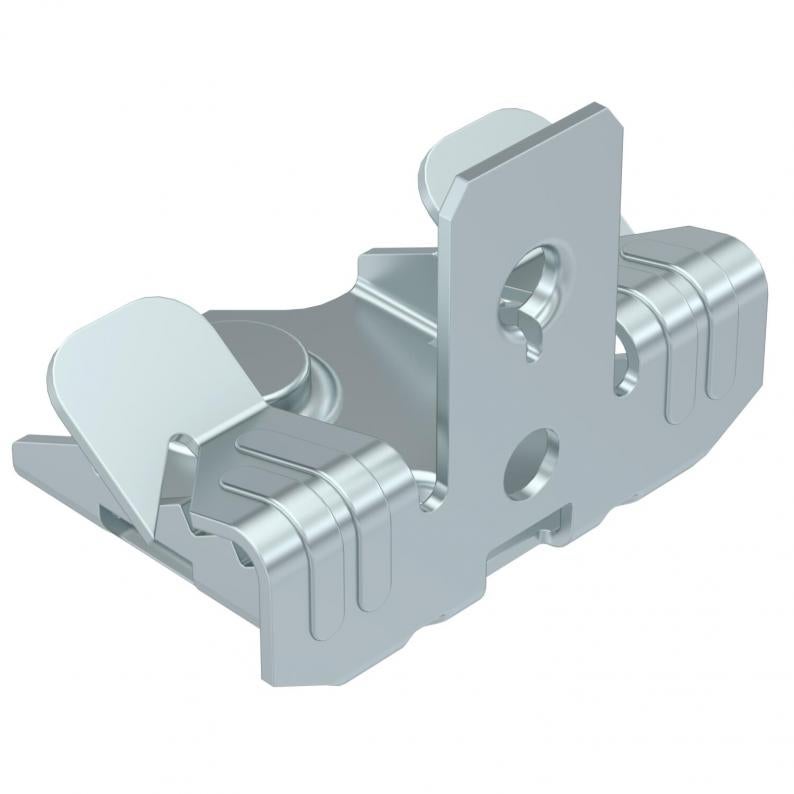

Draagklem, met schroefdraadbout onder
Type SCUTB 3-7 M6
|Art.nr. 1488291
|EAN 4012197389413
Art.nr. / Type
Lengte
Breedte
Hoogte
Maat L
Flensdikte F min.
Flensdikte F max.
Kl. vpe: 100 Stuks
100Stuks
Stuks
Beschrijving
Draagklem, met schroefdraadbout M6 onder voor individuele montage-oplossingen. Bevestiging op stalen dragers door opslaan.
Technische gegevens
Afmetingen
| Lengte | 33 mm |
|---|---|
| Breedte | 45 mm |
| Hoogte | 36 mm |
| Maat L | 33 mm |
Technische gegevens
| Schroefdraad metrisch | 6 |
|---|---|
| Schroefdraad | M6 x 9 mm |
| Scharnierend | nee |
| Scharnier instelbaar | nee |
| Breukbelasting | 0,45 kN |
| Type bevestiging | Klemmenstrook |
| Aansluittype/-component | Schroefdraad |
| Flensdikte F min. | 3 mm |
| Flensdikte F max. | 7 mm |
| Dimensie | 3-7mm |
| Oppervlak | Zinklamel |
| Materiaal | Staal |
| Kleur | zink |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Maat L
Flensdikte F min.
Flensdikte F max.
Art.nr.
SCUTB 3-7 M6
33
45
36
33
3
7
1488291
SCUTB 7-13 M6
36
45
36
36
7
13
1488293
SCUTB 14-20 M6
40
45
36
40
14
20
1488295
Lengte
Maat L
Flensdikte F min.
Flensdikte F max.
SCUTB 3-7 M6
Art.nr.
1488291
Lengte
33
Breedte
45
Hoogte
36
Maat L
33
Flensdikte F min.
3
Flensdikte F max.
7
SCUTB 7-13 M6
Art.nr.
1488293
Lengte
36
Breedte
45
Hoogte
36
Maat L
36
Flensdikte F min.
7
Flensdikte F max.
13
SCUTB 14-20 M6
Art.nr.
1488295
Lengte
40
Breedte
45
Hoogte
36
Maat L
40
Flensdikte F min.
14
Flensdikte F max.
20
