Kabeldozen B 10 M, met schroefdraad
Art.nr. 2002167 | EAN 4012195107651
- Productbeschrijving
-
Productbeschrijving
Beschermingsgraad IP54, nominale spanning 660 V, nominale doorsnede 2,5 - 4 mm², in combinatie met de aardklem 700/6 M heeft de kast de nominale diameter 4 mm², 2 bevestiginsgaten voor schroeven tot 5 mm Ø op de buitenzijde van de kast. 4 dekselschroeven, 7 uitbreekbare invoeren met schroefdraad M20 x 1,5, bij voorkeur voor wartels met korte schroefdraad.
Binnenwerkse maat: 80x80x39 mm.
B 10/4 M VDE: met 5-polige klemsteen 700/4 BM van melamine voor max. 4 geleiders 2,5 mm² per klem
-
- Technische gegevens
-
Technische gegevens
Aantal invoeren 7 Beschermingsgraad IP54 Deksel niet transparant Dekselbevestiging geschroefd Dimensie 91x91x51 Explosieveilige uitvoering nee Functiebehoud zonder Halogeenvrij ja Invoer achteraan nee Kabelinvoeren 7 uitbreekbare invoeren met schroefdraad M20 x 1,5 Kleur lichtgrijs; RAL 7035 Materiaal Duroplast, Aminoplast type 131.5 Met afscherming nee Met deksel ja Nominale doorsnede max. 4 mm² Nominale doorsnede min. 2,5 mm² Nominale isolatiespanning Ui 660 V Nominale spanning 660 V Rijgbaar nee Slagvast nee Soort doorvoer behuizing Schroefdraad en voorgeperst gat Soort invoer Kabel Type invoer_ Schroefverbinding Uitvoering deksel kabeldoos Blinddeksel Verzegelbaar ja Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 750°C voor buisdiameter 20 mm Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Vorm vierkant Weersbestendig nee Afmetingen

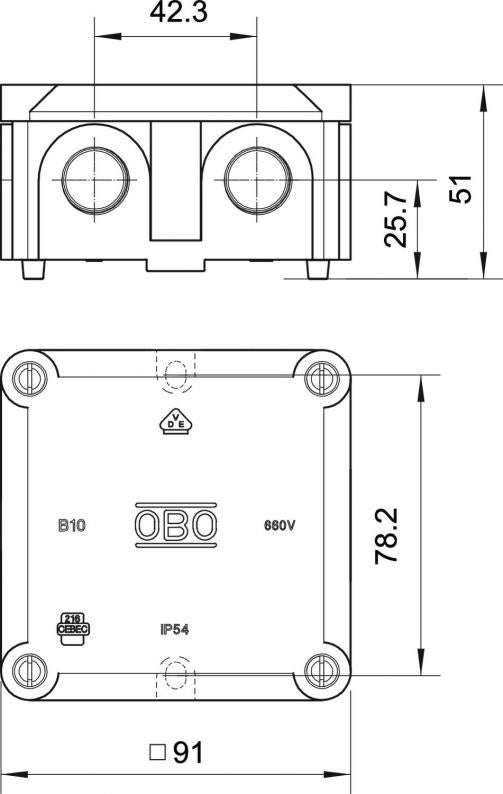

Binnenafmetingen 80x80x39 mm Breedte 91 mm Hoogte 51 mm Lengte 91 mm - Alle typen
-
Alle typen
