Kabeldozen B 11 M, met schroefdraad
Type B 11 M
|Art.nr. 2002345
|EAN 4012195105435
Art.nr. / Type
Binnenafmetingen
Aantal invoeren
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

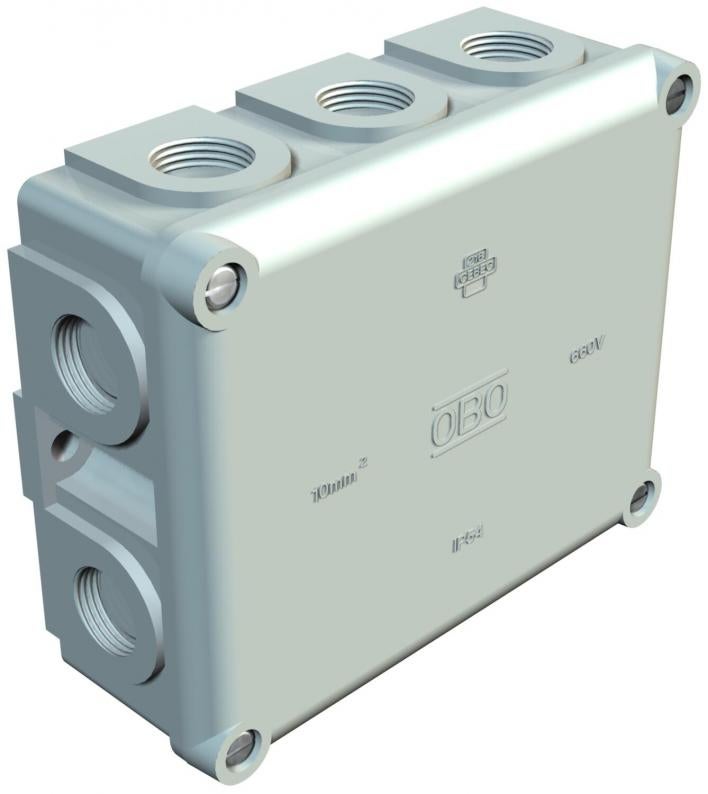

Beschermingsgraad IP54, nominale spanning 660 V, nominale doorsnede 10 - mm², 2 bevestigingsgaten voor schroeven tot 6 mm Ø aan de buitenkant van de kast, 4 dekselschroeven, 10 uitbreekbare invoeren met schroefdraad M20 x 1,5, bij voorkeur voor wartels met korte schroefdraad.
Binnenwerkse maat: 125x100x44 mm.
B 11 M leeg: zonder klemsteen
Binnenwerkse maat: 125x100x44 mm.
B 11 M leeg: zonder klemsteen
Technische gegevens

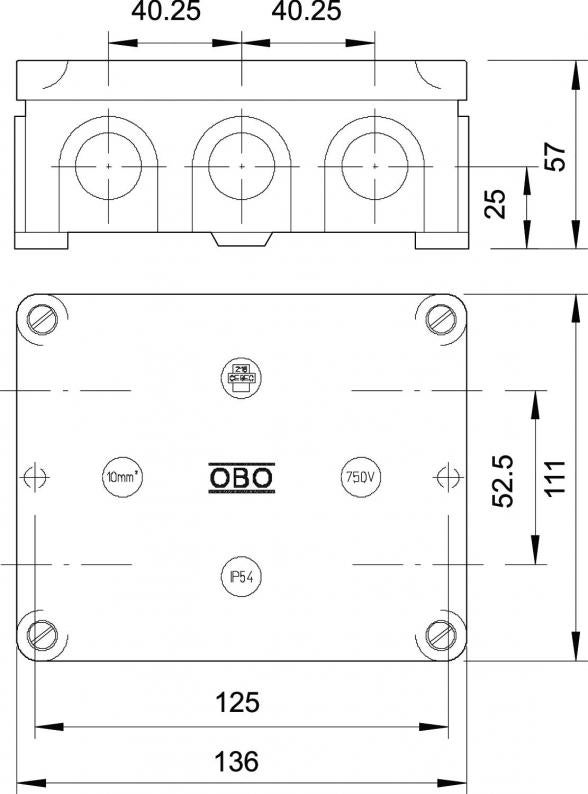

Afmetingen
| Lengte | 111 mm |
|---|---|
| Breedte | 136 mm |
| Hoogte | 57 mm |
| Binnenafmetingen | 125x100x44 mm |
Technische gegevens
| Type invoer | Schroefverbinding |
|---|---|
| Slagvast | nee |
| Halogeenvrij | ja |
| Aantal invoeren | 10 |
| Invoer achteraan | nee |
| Transparante deksel | nee |
| Beschermingsgraad | IP54 |
| Nominale spanning | 660 V |
| Rijgbaar | nee |
| Met deksel | ja |
| Verzegelbaar | ja |
| Soort invoer | Kabel |
| Voor Ex-zone | zonder |
| Nominale isolatiespanning Ui | 660 V |
| Functiebehoud | zonder |
| Explosieveilige uitvoering | nee |
| Soort doorvoer behuizing | Schroefdraad en voorgeperst gat |
| Met afscherming | nee |
| Weersbestendig | nee |
| voor buisdiameter | 20 mm |
| voor Ex-zone gas | zonder |
| voor Ex-zone stof | zonder |
| Nominale doorsnede min. | 10 mm² |
| Vorm | Rechthoekig |
| Deksel | niet transparant |
| Dekselbevestiging | geschroefd |
| Vlambestendig | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 750°C |
| Dimensie | 136x111x57 |
| Materiaal | Duroplast, Aminoplast type 131.5 |
| Kleur | lichtgrijs; RAL 7035 |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,6625 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (3)
Productfoto's (2)
Uitvoeringen
Type
Binnenafmetingen
Aantal invoeren
Beschermingsgraad
Kleur
Art.nr.
B 9 B M
73x73x35
7
IP54
lichtgrijs; RAL 7035
2001632
B 10 M
80x80x39
7
IP54
lichtgrijs; RAL 7035
2002167
B 11 M
125x100x44
10
IP54
lichtgrijs; RAL 7035
2002345
B 12 M
178x126x57
10
IP54
lichtgrijs; RAL 7035
2002523
