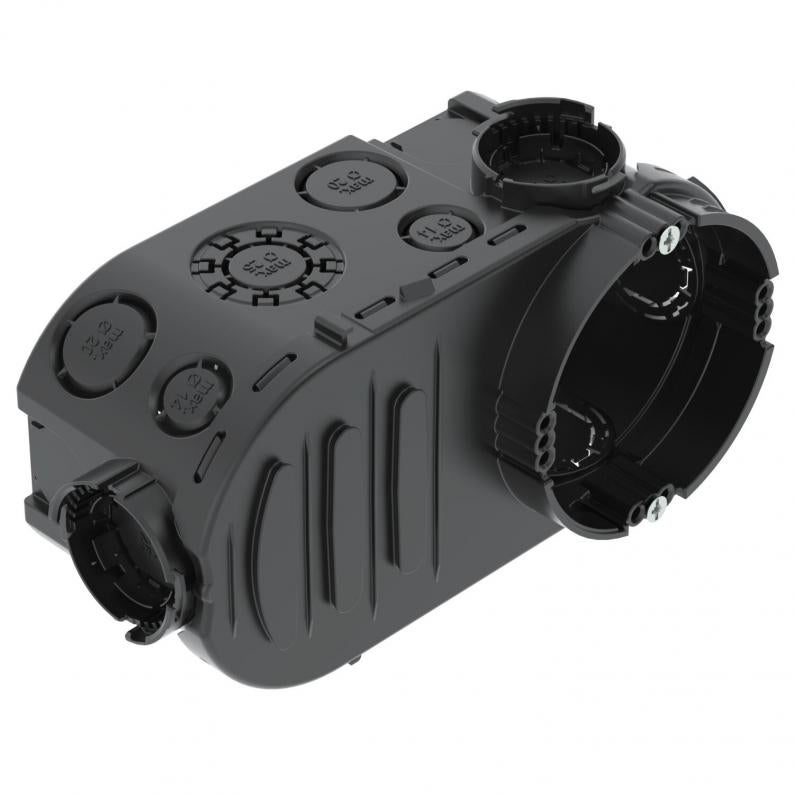

UP inbouw-elektronicadoos 66, extra klemruimte
Type UE 66
|Art.nr. 2003726
|EAN 4012196856565
Art.nr. / Type
2003726 / UE 66
Hoogte
66 mm
Diameter
60 mm
Aantal invoeren
22
voor buisdiameter
20/25 mm
Kl. vpe: 10 Stuks
10Stuks
Stuks
Beschrijving
Inbouw-elektronicadoos met zijdelingse aansluitruimte, voor toepassing in metselwerk met een inbouwdiepte van minimaal 66 mm.
• 4 koppelbare verbindingsstukken met bajonetsluiting
• 6 gecombineerde kabeldoorvoeren Ø 20 en 25 mm
• 8 invoeren tot Ø 20 mm
• 6 invoeren tot Ø 14 mm
• 2 invoeren tot Ø 20 mm in de bodem
• Scheidingswand voor verschillende spanningen, met uitbreekopeningen
• 4 x 3 schroefaansluitingen
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
• 4 koppelbare verbindingsstukken met bajonetsluiting
• 6 gecombineerde kabeldoorvoeren Ø 20 en 25 mm
• 8 invoeren tot Ø 20 mm
• 6 invoeren tot Ø 14 mm
• 2 invoeren tot Ø 20 mm in de bodem
• Scheidingswand voor verschillende spanningen, met uitbreekopeningen
• 4 x 3 schroefaansluitingen
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
Technische gegevens
Afmetingen
| Lengte | 148 mm |
|---|---|
| Breedte | 76 mm |
| Hoogte | 66 mm |
Technische gegevens
| Type invoer | NYM-kabels, datakabels en ribbelbuizen |
|---|---|
| Slagvast | nee |
| Diameter | 60 mm |
| Halogeenvrij | ja |
| Aantal invoeren | 22 |
| Bevestigen van apparatuur | Schroeven |
| Invoer achteraan | ja |
| Beschermingsgraad | IP 30 |
| Soort doorvoer behuizing | Uitbreekopening |
| voor buisdiameter | 20/25 mm |
| Met schroeven | ja |
| Luchtdicht | nee |
| Met nagelklem | nee |
| max. Aderdiameter | 2,5 mm² |
| Nominale doorsnede min. | 1,5 mm² |
| Nominale doorsnede max. | 2,5 mm² |
| Vorm | ovaal |
| Deksel | zonder |
| Dekselbevestiging | Schroeven |
| Vlambestendig | volgens VDE 0471/NEN-EN-IEC 60695-2-11, testtemperatuur 650°C |
| Leidinginvoeren Ø 20 mm | 10 |
| Combi-invoeren Ø 20 / 25 mm | 6 |
| Dimensie | Ø60xH66x148 |
| Materiaal | Polypropyleen |
| Kleur | Diep zwart |
| Nominale spanning | 400 V |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2232 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,2232 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
