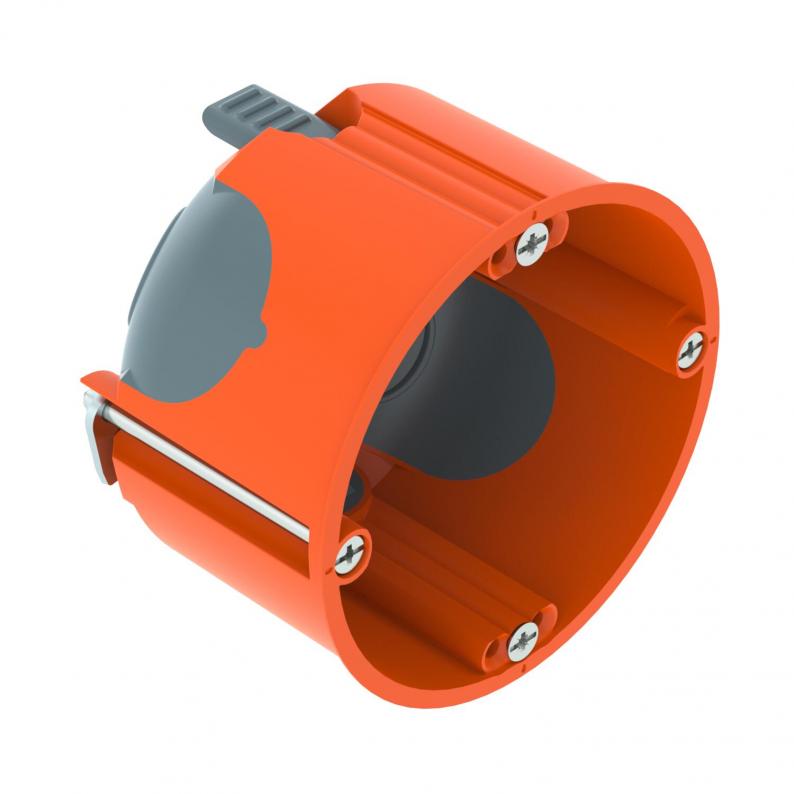

HW hollewanddoos 47, luchtdicht
Type HG 47-L
|Art.nr. 2003806
|EAN 4012196715930
Art.nr. / Type
2003806 / HG 47-L
Hoogte
47 mm
Freesgatdiameter
68 mm
Diameter
68 mm
Aantal invoeren
6
voor buisdiameter
20/25 mm
Kl. vpe: 25 Stuks
25Stuks
Stuks
Beschrijving
Hollewandinbouwdoos met luchtdichte membraaninvoeren, voor toepassing in holle wanden met een beperkte inbouwdiepte van minimaal 47 mm en een plaatdikte van 5-40 mm.
• 2 x 3 schroefaansluitingen
• Apparaatschroeven, spanschoenen
• 2 combi-leidinginvoeren Ø 20 en 25 mm
• 2 invoeren voor NYM-kabels 3 x 1,5 mm
• 2 invoeren voor NYM-kabels 3 x 2,5 mm² of 5 x 1,5 mm²
• Luchtdichte aansluiting op andere inbouwdozen via aansluitstukken type ZH 11-V
• Geluidsdemping beproefd tot 70 dB conform ISO 10140-2
Leveringstoebehoren: 10 x verbindingsstukken type ZH 11-V
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
• 2 x 3 schroefaansluitingen
• Apparaatschroeven, spanschoenen
• 2 combi-leidinginvoeren Ø 20 en 25 mm
• 2 invoeren voor NYM-kabels 3 x 1,5 mm
• 2 invoeren voor NYM-kabels 3 x 2,5 mm² of 5 x 1,5 mm²
• Luchtdichte aansluiting op andere inbouwdozen via aansluitstukken type ZH 11-V
• Geluidsdemping beproefd tot 70 dB conform ISO 10140-2
Leveringstoebehoren: 10 x verbindingsstukken type ZH 11-V
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
Technische gegevens
Afmetingen
| Hoogte | 47 mm |
|---|
Technische gegevens
| Type invoer | NYM-kabels, datakabels en ribbelbuizen |
|---|---|
| Slagvast | nee |
| Aantal inzetten | 1 |
| Freesgatdiameter | 68 mm |
| Geschikt voor plaatdikte min. | 5 mm |
| Geschikt voor plaatdikte max. | 40 mm |
| Diameter | 68 mm |
| Halogeenvrij | ja |
| Aantal invoeren | 6 |
| Bevestigen van apparatuur | Schroeven |
| Beschermingsgraad | IP 30 |
| Soort doorvoer behuizing | Invoermembraan |
| voor buisdiameter | 20/25 mm |
| Met schroeven | ja |
| Luchtdicht | ja |
| Steunen | Verbindingssteunen |
| Nominale doorsnede min. | 1,5 mm² |
| Nominale doorsnede max. | 2,5 mm² |
| Vorm | Rond |
| Deksel | zonder |
| Dekselbevestiging | Schroeven |
| Vlambestendig | volgens VDE 0471/NEN-EN-IEC 60695-2-11, testtemperatuur 850°C |
| Combi-invoeren Ø 20 / 25 mm | 2 |
| Leidinginvoeren 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Leidinginvoeren 3 x 1,5 mm² | 2 |
| Dimensie | Ø68mm, H47mm |
| Materiaal | Polypropyleen / Thermoplastisch elastomeer |
| Kleur | oranje/grijs |
| Nominale spanning | 400 V |
| Sound insulation | tested up to 70 dB according to ISO 10140-2 |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0772 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,0772 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
