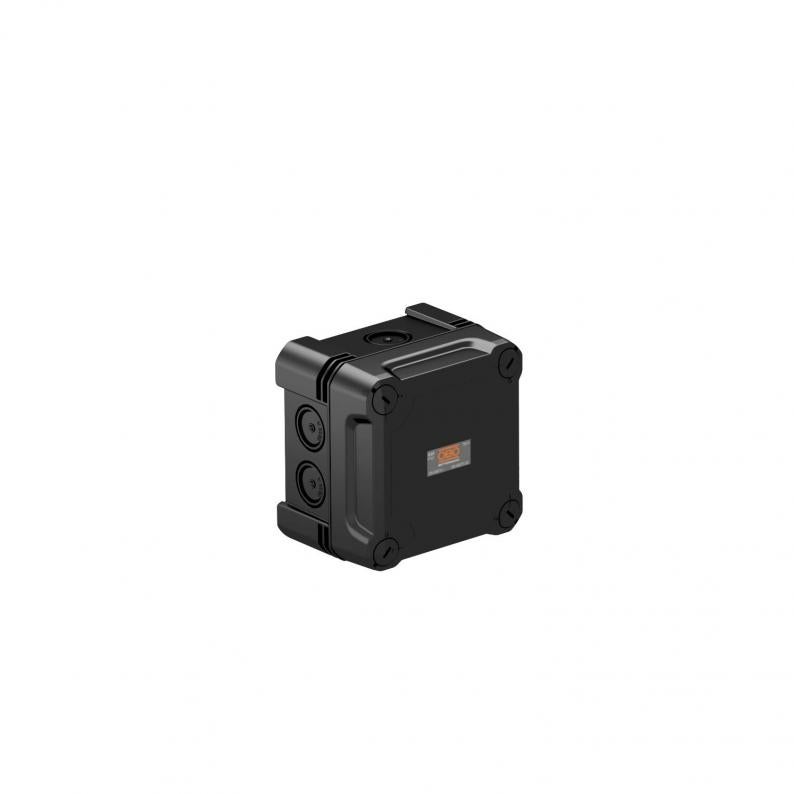

Kabeldoos X04
Art.nr. 2005118 | EAN 4012196580491
- Productbeschrijving
-
Productbeschrijving

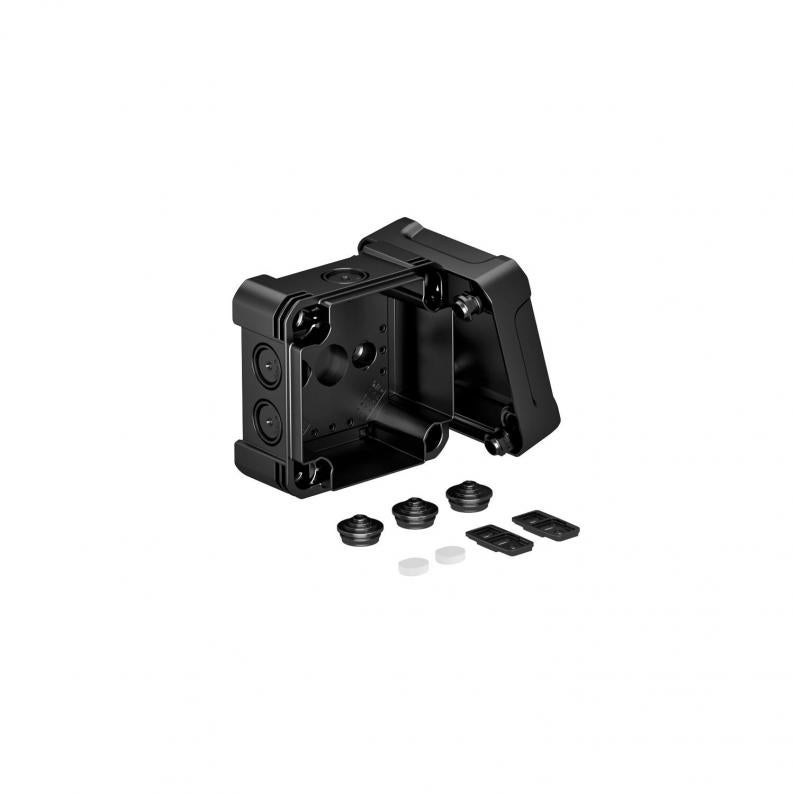

Kabeldozen voor verbinden van kabels en leidingen in binnenopstelling en buitenopstelling. Vierkant model met doorbreekinvoeren. Geschikt voor de wand-/plafondmontage met de mogelijkheid tot buitenbevestiging, binnenbevestiging of montage via het hoekelement. Bijzonder slagvast met IK09. Deksel met snelsluiting, verzegelbaar. Gefabriceerd van halogeenvrij en UV-bestendig materiaal.
Kabeldoos conform NEN-EN-IEC 60670. Moeilijk ontvlambaar volgens NEN-EN-IEC 60695-2-11, testtemperatuur 650 °C. Slagvastheid IK9
conform NEN-EN 50102. Beschermingsgraad IP67 conform NEN-EN-IEC 60529.
-
- Technische gegevens
-
Technische gegevens
Aantal invoeren 7 Beschermingsgraad IP67 Beschermingsgraad IK-code IK09 Deksel niet transparant Dekselbevestiging geschroefd Dimensie 114x114x78 Explosieveilige uitvoering nee Glasvezelversterkt ja Halogeenvrij ja Invoer achteraan nee Kabelinvoeren 7 x Ø20/25 Kleur grafietzwart, RAL 9011 Materiaal Polycarbonaat max. Aderdiameter 4 mm² Met afscherming nee Met deksel ja Montagetype Wand-/plafondmontage Nominale doorsnede max. 4 mm² Nominale doorsnede min. 1,5 mm² Nominale isolatiespanning Ui 750 V Nominale spanning 750 V Rijgbaar ja Slagvast ja Soort doorvoer behuizing Voorgeperst gat Soort invoer Deelmembraam afsnijdbaar Temperatuurbereik max. 65 °C Temperatuurbereik min. -25 °C Uitrusting zonder Verzegelbaar ja Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Vorm vierkant Weersbestendig ja Afmetingen

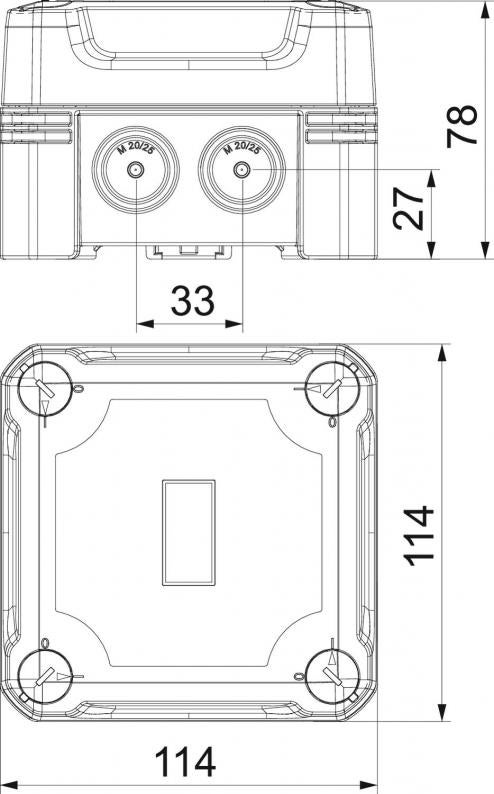

Binnenafmetingen 102x102x60 mm Breedte 114 mm Hoogte 78 mm Lengte 114 mm - Alle typen
-
Alle typen
