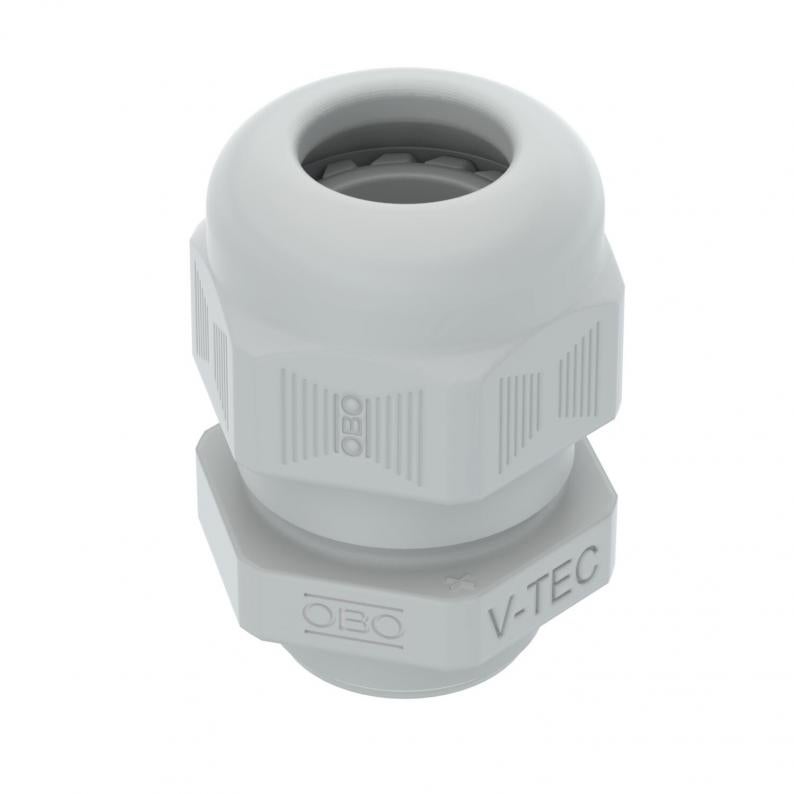

Wartel, metrische schroefdraad kort, lichtgrijs
Type V-TEC M KA M20NL
|Art.nr. 2024880
|EAN 4012195515050
Art.nr. / Type
2024880 / V-TEC M KA M20NL
Schroefdraad
M20 x 1,5
Meervoudig dichtingsinzetstuk
nee
Kleur
lichtgrijs; RAL 7035
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Wartelsysteem met korte metrische schroefdraad in dopmoerconstructie, geschikt voor kabelaansluitdozen met metrische aansluitschroefdraad. Trekontlasting, torsiebeveiliging en afdichting over het volledige spanbereik. Afdichtingsring van polychloropreen-/acrylonitril-butadieen-rubber. Gegoten afdichtingslip op tussensteun, hierdoor geen schroefdraadafdichtingsring nodig, VDE-getest volgens NEN-EN 50262, beschermingsgraad IP68 bij 5 bar 1 uur. Temperatuurbereik -20° C tot +65° C.
Tabelkolom D: afdichtingsbereik volgens VDE 0619, waar geen trekontlasting noodzakelijk is
Tabelkolom D2: afdichtingsbereik inclusief trekontlasting en verdraaiborging conform VDE 0619
Tabelkolom D: afdichtingsbereik volgens VDE 0619, waar geen trekontlasting noodzakelijk is
Tabelkolom D2: afdichtingsbereik inclusief trekontlasting en verdraaiborging conform VDE 0619
Technische gegevens
Technische gegevens
| Slagvast | nee |
|---|---|
| Halogeenvrij | ja |
| Glasvezelversterkt | nee |
| Explosiebeveiligd | nee |
| Trekontlastingsmogelijkheid | ja |
| Beschermingsgraad | IP68 |
| Schroefdraad | M20 x 1,5 |
| Voor Ex-zone | zonder |
| Soort schroefdraad | Metrisch |
| Doorbuigbescherming | nee |
| Met borgmoer | nee |
| Meervoudig dichtingsinzetstuk | nee |
| Wartel voor platte kabel | nee |
| Soort afdichting | Dichtring |
| Deelbare wartel | nee |
| voor Ex-zone gas | zonder |
| voor Ex-zone stof | zonder |
| Spoed | 1,5 mm |
| Nominale schroefdraadmaat | 20 |
| Zeskant hoekmaat | 27 mm |
| Afdichtbereik D min. | 7 mm |
| Afdichtbereik D max. | 14 mm |
| Sleutelwijdte | 27 |
| Uitvoering | Recht |
| Lengte schroefdraad | 7 mm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 65 °C |
| Vlambestendig | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C |
| Dimensie | M20 |
| Materiaal | Polyamide |
| Kleur | lichtgrijs; RAL 7035 |
Afmetingen
| Afmeting L min. | 25 mm |
|---|---|
| Afmeting L max. | 33 mm |
| Maat L1 | 7 mm |
| Maat L2 | 6 mm |
| Maat L3 | 19 mm |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0658 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,0658 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
