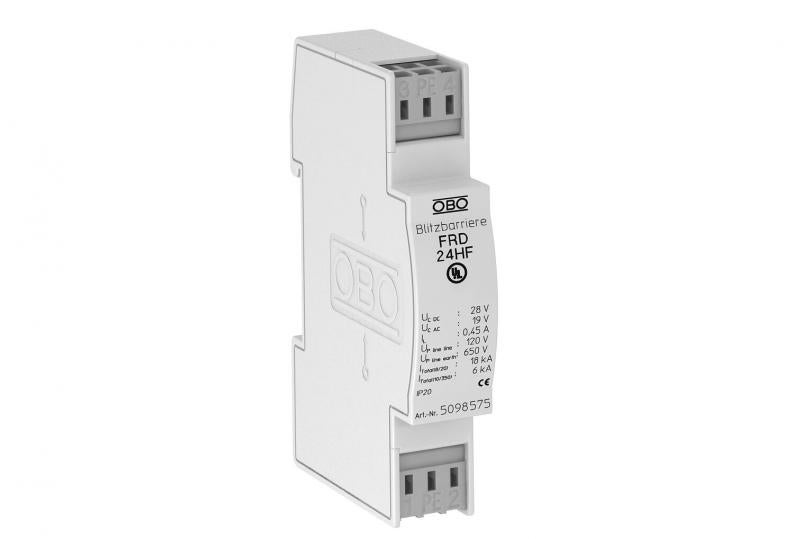

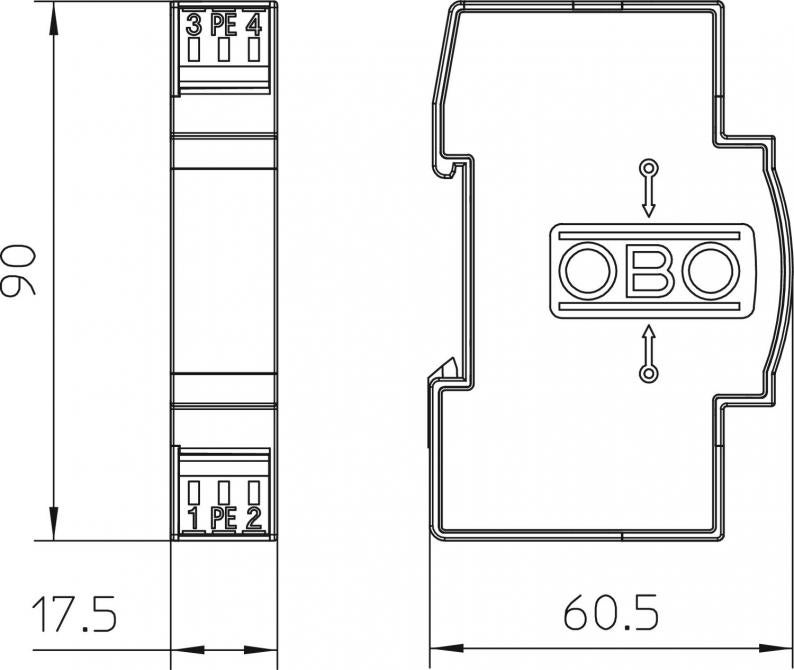

Combi-beveiliging voor dubbeladersystemen met HF-applicaties 24 V
Type FRD 24 HF
|Art.nr. 5098575
|EAN 4012195578352
Art.nr. / Type
Maximale continuespanning AC
Maximale continuspanning DC
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Overspanningsbeveiliging voor toepassing in de meet-, besturings- en regeltechniek.
• Basis-, midden- en fijnbeveiliging
• Tweetraps veiligheidsschakeling met hoog bliksemstroomafleidvermogen
• Hoge overdrachtsfrequentie tot 100 MHz
• Universeel voor alle bussystemen (bijv. Profibus)
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
Toepassing: universele toepassing op 35 mm DIN-rail in standaard verdelerkast.
• Basis-, midden- en fijnbeveiliging
• Tweetraps veiligheidsschakeling met hoog bliksemstroomafleidvermogen
• Hoge overdrachtsfrequentie tot 100 MHz
• Universeel voor alle bussystemen (bijv. Profibus)
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
Toepassing: universele toepassing op 35 mm DIN-rail in standaard verdelerkast.
Technische gegevens
Technische gegevens
| Aantal polen | 2 |
|---|---|
| Telefoon/telecommunicatiecontact | nee |
| Steeksysteem | Klem |
| Beschermingsniveau ader - ader | <120 V |
| Beschermingsniveau ader - aarde | <650 V |
| Beschermingsgraad | IP20 |
| Testnorm | IEC 61643-21 |
| Standaard weerstand per ader | 2,2 Ω ± 10 % |
| Nominale spanning | 24 V |
| Capaciteit (ader-ader) | <40 pF |
| Capaciteit (ader-aarde) | <40 pF |
| Aarding via: | Klem |
| Explosieveilige uitvoering | nee |
| Isolatieweerstand | >100 MΩ |
| Afscherming aansluiting | nee |
| Piekstroombestendigheid ader - ader | C2: 18 kV / 9 kA (8/20µs) |
| Piekstroombestendigheid ader - aarde | C2: 18 kV / 9 kA (8/20µs) |
| Totale afleidstroom (10/350) | D1: 6 kA |
| Totale afleidstroom (8/20) | 18 kA |
| Nominale belastingsstroom DC | 0,45 A |
| Nominale belastingsstroom AC | 0,32 A |
| Afleiderbewaking | nee |
| Maximale continuespanning AC | 19 V |
| Maximale continuspanning DC | 28 V |
| Nominale afleidstootstroom (8/20 μs) | 9 kA |
| Toelatingen | UL |
| Grensfrequentie | 100 MHz |
| SPD conform NEN-EN-IEC 61643-21 | klasse I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Impulsstroom | 3 kA |
| Invoegdemping (insertion loss) | ≤3 dB |
| Aantal modules TE (17,5 mm) | 1 |
| Aansluitdoorsnede vast max. | 2,5 mm² |
| Aansluitdoorsnede meeraderig min. | 0,14 mm² |
| Aansluitdoorsnede meeraderig max. | 2,5 mm² |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 24V AC |
Aansluitmogelijkheden
| Aansluitdoorsnede vast min. | 0,14 mm² |
|---|---|
| Aansluitdoorsnede flexibel min. | 0,14 mm² |
| Aansluitdoorsnede flexibel max. | 2,5 mm² |
page.product.environmentalData.environmentalData
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1625 kg CO2e / 1 Stuk |
|---|
