- Productbeschrijving
-

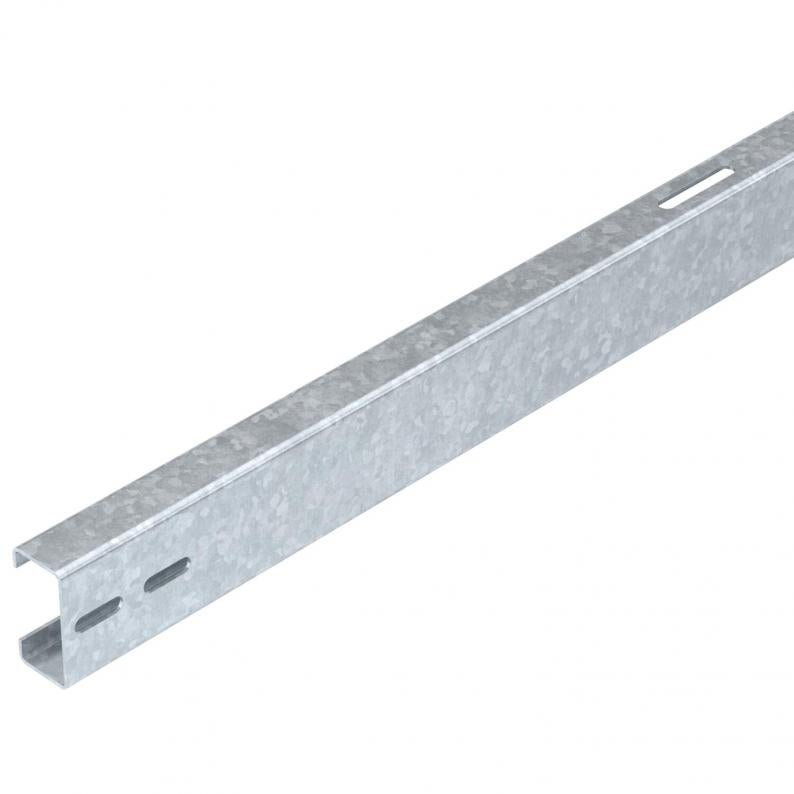

ProductbeschrijvingDraagprofiel voor monteren van fotovoltaïsche modules op vrije-veldsystemen. Montage van het draagprofiel op voorgemonteerde dragers met kruisverbinder KV FT. Montage van de PV-module op draagprofiel met eind- en/of tussenklemmen. Verbinding van meerdere draagprofielen met verbinder LV FT en kruisverbinder KV FT, schroefbaar.
- Technische gegevens
-
Afmetingen
Breedte 40 mm CO2-voetafdruk (GWP) van wieg tot poort 41,5322 kg CO2e / 1 Stuk Dimensie 40x80x6035 Hoogte 80 mm Kabelkanaal geïntegreerd nee Kabelkanaal optioneel nee Kleur zink Lengte 6035 mm Materiaal Staal Modulebreedte max. 1310 mm Modulebreedte min. 1300 mm Oppervlak thermisch verzinkt Weerstandsmoment Wx 10600 mm³ Weerstandsmoment Wy 5200 mm³ - Alle typen
- Downloads
-
Specificatieblad TP 1310 FT / 5900530 , 0.18MB , pdfMontagehandleiding PV-Montagesysteme Magic PV Field , 3.72MB , pdf
